Inspección de primera pieza para piezas estampadas: qué verificar
Respuesta breve: Una inspección de primera pieza (FAI) para piezas estampadas debe verificar el plano completo — cada dimensión, tolerancia, límite de rebaba, grado de material y acabado — en piezas obtenidas de un troquel destinado a producción, no de un prototipo. Verifique la tira, la pieza y el proceso: certificación del material, montaje del troquel, distribución del recorte, ángulos de doblez, posiciones de agujeros, altura de rebaba, planitud, espesor de recubrimiento y una corrida de capacidad de al menos 30 piezas consecutivas. Apruebe solo cuando el informe FAI coincida con el plano, se conserve la muestra y el troquel quede bloqueado con los ajustes documentados. Presupueste 12 horas laborables para la etapa de cotización y de 3 a 10 días laborables para un paquete FAI completo en un troquel progresivo nuevo.
La inspección de primera pieza es la puerta entre "el troquel funciona" y "podemos enviar miles de estas". Para piezas estampadas, lo que está en juego es mayor que para muchos componentes mecanizados, porque un troquel progresivo compromete docenas de características en acero endurecido a la vez. Si un agujero está desviado 0.05 mm, no está ajustando un programa — está rectificando un inserto del troquel.
Esta guía cubre qué contiene realmente una FAI rigurosa para piezas metálicas estampadas, qué medir, qué documentar y los modos de falla que con mayor frecuencia pasan desapercibidos en una revisión de primera pieza poco estricta.
¿Qué es una inspección de primera pieza para piezas estampadas?
Una inspección de primera pieza es una verificación formal y documentada de que las primeras piezas producidas con un montaje de utillaje de producción cumplen todos los requisitos de ingeniería. Para el estampado, eso significa que el troquel, la prensa, la bobina, el lubricante y el montaje del operador están todos en intención de producción — no una muestra fabricada a mano ni un prototipo con utillaje blando.
El informe FAI es un registro. Normalmente incluye:
- La revisión del plano y el número de pieza que se está verificando
- Un plano con globos y características numeradas
- Valores medidos para cada dimensión con globo, con tolerancia y aprobado/rechazado
- Certificaciones de material y acabado
- Controles visuales y funcionales (rebabas, grietas, recubrimiento, retroceso elástico)
- El equipo de medición utilizado, con estado de calibración
- Una muestra de primera pieza conservada, firmada y fechada
Para cadenas de suministro automotrices, médicas o aeroespaciales, la FAI normalmente alimenta un PPAP o una presentación similar. Para compradores industriales y de electrónica de consumo, un informe FAI bien elaborado sigue siendo el seguro más barato que jamás comprará: detecta un problema del troquel mientras el troquel aún está blando, aún en el banco y aún es barato de corregir.
FAI vs. PPAP vs. inspección de layout
Estos términos se confunden. FAI es la verificación dimensional y visual de las primeras piezas de producción. PPAP es un paquete de presentación más amplio que incluye FAI más flujo de proceso, PFMEA, plan de control, estudios de capacidad y piezas de muestra. Una inspección de layout es una verificación dimensional completa de cada característica del plano, que es esencialmente el núcleo dimensional de una FAI. Si su proveedor dice "hicimos un layout", pregunte si fue sobre utillaje de producción y si el informe está firmado.
La lista de verificación FAI esencial para piezas metálicas estampadas
La tabla siguiente es la lista de verificación de trabajo que utilizamos para piezas estampadas en BQUQ. Está organizada por lo que se inspecciona, no por departamento.
| Categoría | Qué verificar | Base de aceptación típica |
|---|---|---|
| Material | Grado, temple, espesor, ancho de bobina, certificado de acería | Según plano; espesor dentro de la tolerancia de bobina |
| Tira / recorte | Tamaño del recorte, anidamiento, dirección de rebaba, ancho del portador | Según distribución de tira; sin grietas en bordes |
| Dimensiones críticas | Diámetros de agujeros, paso, ángulos de doblez, longitud total | Según plano; 100% de las dimensiones con globo medidas |
| Perfil / forma | Planitud, torsión, comba, radios de doblez, retroceso elástico | Según plano o estándar cosmético acordado |
| Rebabas | Altura de rebaba en bordes de corte, lado direccional de la rebaba | Típicamente ≤ 0.05 mm salvo que se especifique lo contrario |
| Superficie | Rayones, marcas de troquel, agarrotamiento, piel de naranja, abolladuras | Según muestra límite aprobada |
| Recubrimiento / acabado | Espesor de recubrimiento, adherencia, soldabilidad, color | Según especificación; datos de XRF o ensayo coulombimétrico |
| Funcional | Fuerza de inserción, resistencia de contacto, ajuste en pieza acoplada | Según plano o especificación funcional |
| Proceso | Hoja de montaje del troquel, tonelaje de prensa, lubricación, velocidad de carrera | Documentado y bloqueado |
| Documentación | Plano con globos, informe FAI, certificados, retención de muestra | Firmado, fechado, controlado por revisión |
Dos filas de esa tabla merecen énfasis porque son las más comúnmente subespecificadas: rebabas y planitud. Los compradores a menudo escriben "desbarbar" en un plano sin un número. Eso deja la decisión al fabricante del troquel y al inspector, y se interpretará de manera diferente en el próximo pedido.
Especificaciones de rebabas: ponga un número en el plano
La altura de rebaba es función del juego del troquel, la agudeza del punzón y el material. Un troquel progresivo bien mantenido que trabaja con un juego razonable normalmente mantiene la altura de rebaba por debajo de 0.05 mm en acero de calibre delgado, pero esa es una cifra típica, no una garantía — depende del material, el espesor y cuántas carreras lleva la herramienta.
Especifique la altura de rebaba como un valor máximo, y especifique en qué lado se permite la rebaba. En muchos ensambles, la dirección de la rebaba importa más que el tamaño de la rebaba, porque una rebaba en la cara incorrecta puede interferir con un contacto acoplado o rayar un recubrimiento en una pieza adyacente.
Planitud, torsión y comba
Las piezas estampadas rara vez son perfectamente planas. La bobina tiene tensión residual, y cada corte y doblez la redistribuye. Defina la planitud como un valor medido sobre un área definida, y defina la comba como la desviación a lo largo de la longitud de la tira. Si su ensamble es sensible al apilamiento — piense en calzas, separadores, marcos de terminales o resortes de contacto — la planitud suele ser la característica que realmente impulsa su rendimiento, no el diámetro del agujero.
¿Qué dimensiones importan realmente más?
No todas las características conllevan el mismo riesgo. Una FAI útil prioriza por función, no por orden del plano. La tabla siguiente muestra cómo clasificamos típicamente las características de piezas estampadas.
| Clase | Definición | Ejemplos | Nivel de inspección |
|---|---|---|---|
| Crítica | Afecta seguridad, ajuste o función; la falla detiene el ensamble | Paso de agujeros de acoplamiento, geometría de contacto, ancho de terminal | 100% medido, estudio de capacidad |
| Mayor | Afecta el ensamble o el ajuste del cliente | Longitud total, ángulo de doblez, altura de rebaba | Medido en FAI + SPC periódico |
| Menor | Cosmética o no funcional | Marcas de troquel en superficie, posición del logotipo | Visual contra muestra límite |
| Referencia | No se inspecciona, informativa | Margen de doblez teórico, peso del recorte | No se mide |
El punto práctico: un informe de primera pieza que mide 40 dimensiones menores y omite las dos características críticas de acoplamiento es peor que inútil — crea una falsa confianza. Exija a su proveedor que identifique las características críticas para la función antes de cortar el troquel, y asegúrese de que el informe FAI las mida con el instrumento adecuado.
Para una mirada más profunda sobre cómo las decisiones de construcción del troquel afectan qué características puede mantener, consulte nuestro artículo sobre distribución de tira en troquel progresivo.
¿Qué debe incluir el paquete de informe FAI?
Un paquete FAI completo para una pieza estampada debe llegar como un conjunto de documentos único y controlado por revisión. Solicite:
1. Plano con globos — cada característica numerada, coincidiendo con el informe línea por línea.
2. Tabla de resultados dimensionales — nominal, tolerancia, real, desviación, aprobado/rechazado.
3. Certificación de material — certificado de acería con número de colada trazable a la bobina utilizada.
4. Certificación de acabado — lecturas de espesor de recubrimiento, resultados de ensayos de adherencia cuando corresponda.
5. Registro de inspección visual — con una muestra límite firmada o un conjunto de fotos.
6. Datos de capacidad — Cp/Cpk en características críticas a partir de una corrida de piezas consecutivas.
7. Registro de montaje del troquel — prensa, tonelaje, altura de cierre, longitud de avance, lubricación.
8. Muestra conservada — al menos una pieza de primera artículo, etiquetada y almacenada.

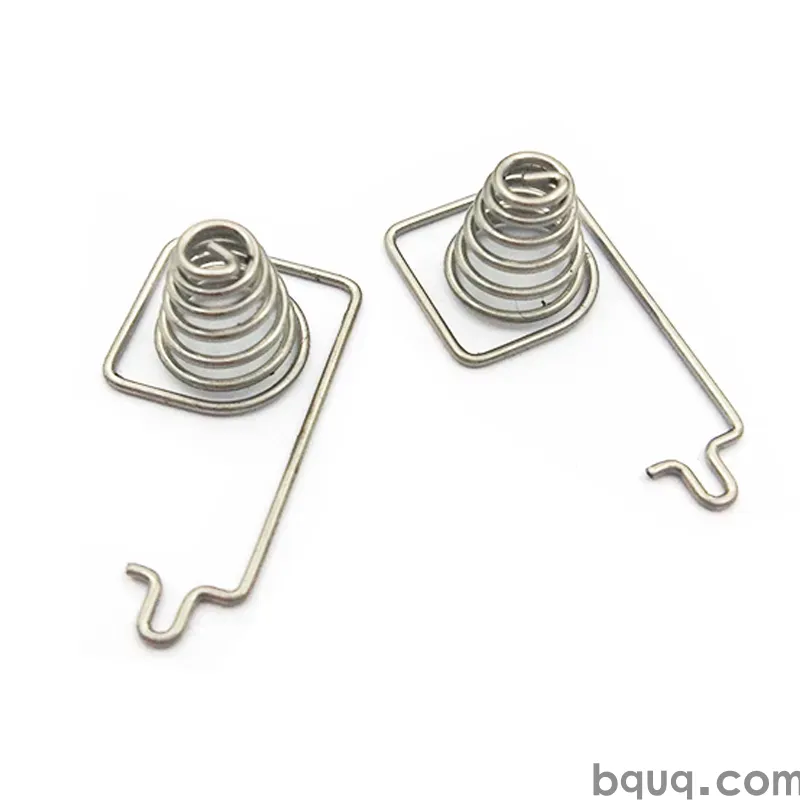

Si está abasteciéndose de terminales o contactos estampados, las filas de acabado y funcional tienen un peso adicional. La variación del espesor de recubrimiento a lo largo de un carrete puede cambiar la fuerza de inserción y la resistencia de contacto, por lo que la FAI debe incluir lecturas de múltiples ubicaciones en la tira, no de una pieza del centro. Nuestra página de terminales y contactos estampados cubre cómo estructuramos esa verificación para piezas de conector y contacto de batería.
¿Cuántas piezas debe medir?
Una sola pieza no prueba nada sobre un proceso; solo prueba que existió una pieza. Para una FAI significativa, mida un mínimo de 30 piezas consecutivas del mismo montaje para características críticas, y al menos 5-10 piezas para el conjunto completo de dimensiones con globo. La corrida de 30 piezas le da una imagen aproximada de capacidad — suficiente para ver si el proceso está centrado o derivando hacia un límite de tolerancia.
Para programas de muy alto volumen, una corrida más larga de 100 o más piezas es razonable en las dos o tres características más críticas. Tenga en cuenta que un estudio de 30 piezas da una estimación indicativa de capacidad, no un Cpk estadísticamente robusto; trátelo como una herramienta de cribado.
Modos de falla comunes que una FAI debe detectar
Una buena FAI se diseña en torno a lo que realmente sale mal en el estampado. Los problemas más frecuentes que vemos al revisar primeras piezas entrantes:
- Juego de troquel demasiado grande — bordes de corte desgarrados, rebaba excesiva, acabado de borde deficiente.
- Juego de troquel demasiado pequeño — cizalladura secundaria, rebabas finas, desgaste rápido del punzón.
- Presión de sujeción o de resorte insuficiente — torsión, comba, ángulo de doblez inconsistente.
- Retroceso elástico no compensado — ángulos de doblez que se salen de tolerancia en material de mayor resistencia.
- Error de avance de la tira — deriva del paso progresivo, causando error acumulativo en la posición de los agujeros.
- Desalineación del piloto — agujeros descentrados que pasan la FAI en una pieza pero fallan en los extremos del carrete.
- Agarrotamiento — acumulación de material en la cara del troquel, visible como rayones que empeoran a lo largo de la corrida.
- Variación de espesor de bobina — dimensiones que pasan al inicio de la bobina y fallan al final.
Las dos últimas son la razón por la que la FAI debe muestrear a lo largo de la bobina, no de un recorte conveniente. Si su proveedor solo mide piezas de los primeros metros, no ha verificado el proceso — ha verificado el montaje.
Para un enfoque sistemático del diagnóstico de estos problemas después de iniciar la producción, consulte solución de problemas de troqueles de estampado.
Cómo realiza BQUQ la inspección de primera pieza
BQUQ opera cuatro líneas de producción en una sola fábrica en Dongguan bajo ISO9001: mecanizado CNC a ±0.005 mm, estampado de metal, muelles personalizados y producción de disipadores de calor. Debido a que el estampado, la formación de muelles y el mecanizado están bajo un mismo techo, un soporte estampado que necesita un agujero roscado o una pata de muelle conformada puede verificarse como un ensamble completo en lugar de como una pieza suelta — que es donde se esconden la mayoría de las acumulaciones de tolerancias entre procesos.
Nuestro flujo de trabajo FAI para una nueva pieza estampada:
1. Revisión del plano — señalamos especificaciones faltantes de rebaba, planitud y acabado antes de cotizar.
2. Comentarios de DFM — recomendaciones de tolerancias y características, normalmente dentro de la ventana de cotización de 12 horas laborables.
3. Construcción del troquel y primera pieza — piezas obtenidas de utillaje destinado a producción.
4. FAI dimensional y visual — plano con globos, resultados medidos, muestra conservada.
5. Corrida de capacidad — más de 30 piezas consecutivas en características críticas.
6. Aprobación y liberación — hoja de montaje bloqueada, informe controlado por revisión, producción con MOQ flexible.
Para soportes y herrajes de montaje, la FAI normalmente depende de la posición de los agujeros, la planitud y la dirección de la rebaba — las tres cosas que deciden si la pieza asienta a ras y se ensambla sin retrabajo. Los detalles están en nuestra página de soportes y montajes estampados.
Si está comparando regiones de abastecimiento o necesita una visión más amplia de lo que implica un programa de estampado en China, nuestra guía de estampado de metal personalizado recorre utillaje, plazos de entrega y expectativas de documentación.
Preguntas frecuentes
P: ¿Cuándo debe realizarse una inspección de primera pieza?
R: La FAI se realiza después de construir un troquel nuevo, después de cualquier reparación del troquel o reemplazo de inserto que afecte una característica del plano, después de transferir la herramienta a una prensa diferente y después de cualquier cambio de ingeniería en la pieza o el material. También es estándar al inicio de una nueva campaña de producción si la herramienta ha estado inactiva durante un período prolongado. El principio es simple: cualquier cambio que pueda mover una dimensión requiere reverificación antes del envío.
P: ¿Cuántas piezas deben medirse en una FAI de estampado?
R: Mida el conjunto completo de dimensiones con globo en al menos 5-10 piezas, y realice una corrida de 30 o más piezas consecutivas para capacidad en características críticas. Muestree a lo largo de la bobina en lugar de una sola ubicación, para capturar la variación de espesor y temple. Un estudio de 30 piezas da una estimación indicativa de capacidad en lugar de un Cpk estadísticamente robusto, así que trátelo como una herramienta de cribado y continúe con SPC.
P: ¿Qué altura de rebaba es aceptable en piezas metálicas estampadas?
R: No hay un número universal — depende del material, el espesor, la función y el ensamble acoplado. Para piezas de acero de calibre delgado y latón, un objetivo de producción típico es una altura de rebaba igual o inferior a 0.05 mm, pero esto debe escribirse en el plano como un máximo con el lado de rebaba permitido indicado. Si el plano solo dice "desbarbar", espere una interpretación inconsistente entre proveedores y entre corridas de producción.
P: ¿La FAI reemplaza la inspección continua?
R: No. La FAI verifica que el proceso es capaz al inicio; no garantiza que siga siendo capaz. Las herramientas de estampado se desgastan, los punzones se astillan y los juegos se abren a lo largo de la corrida. La FAI debe respaldarse con un plan de control con verificaciones en proceso, muestreo dimensional periódico e intervalos documentados de mantenimiento del troquel. Para programas de alto volumen, agregue SPC en las características críticas identificadas durante la revisión FAI.
P: ¿Cuál es la diferencia entre FAI y una inspección de layout?
R: Una inspección de layout es la medición dimensional completa de cada característica del plano. La FAI es más amplia: combina esa verificación dimensional con certificación de material y acabado, controles visuales y funcionales, documentación del proceso y una muestra conservada, todo realizado sobre utillaje destinado a producción. En la práctica, el informe de layout a menudo forma la sección dimensional del paquete FAI, y ambos se presentan juntos.
