Espaciado entre aletas para convección natural: cómo encontrar el óptimo
Respuesta breve: para convección natural en aire en reposo a nivel del mar, el espacio óptimo práctico entre aletas es de aproximadamente 6 a 10 mm para aletas verticales de menos de 50 mm de altura, y se amplía a 10 a 15 mm cuando la altura de la aleta supera los 75 mm. La física es simple: los espacios estrechos añaden superficie pero estrangulan el flujo de aire impulsado por flotabilidad, por lo que la resistencia térmica deja de mejorar y luego aumenta. Un punto de partida habitual es un espacio de unos 8 mm con aletas de 1,5 a 2 mm de espesor, y luego ajustar con un termopar. BQUQ, una fábrica ISO9001 en Dongguan, mecaniza y extruye disipadores con tolerancias de ±0,005 mm en características CNC y cotiza en 12 horas laborables.
Por qué el espaciado entre aletas importa más en convección natural que en aire forzado
En un disipador refrigerado por ventilador, el aire se empuja a través de los canales quiera o no. Se pueden empaquetar aletas con un paso de 2 mm y aún así mover aire, porque el ventilador proporciona la presión. La convección natural es diferente. La única fuerza motriz es la flotabilidad: el aire cerca de la superficie caliente de la aleta se expande, se vuelve más ligero y asciende. Ese aire ascendente arrastra aire más frío detrás de él, y todo el bucle es impulsado por una diferencia de presión medida en fracciones de pascal.
Esa diminuta presión motriz es todo el presupuesto. Cada milímetro que se recorta del espacio entre aletas añade resistencia viscosa y ahoga el flujo. En algún punto, la superficie adicional que se gana vale menos que el flujo de aire que se pierde, y la resistencia térmica total comienza a subir. Este es el clásico problema del espaciado óptimo: existe un mínimo real en la curva de resistencia frente al espacio, y no está en el espacio más pequeño que se pueda fabricar.
Un modelo mental útil es una chimenea. Una chimenea ancha mueve mucho aire lentamente; una chimenea estrecha mueve poco aire rápidamente pero con altas pérdidas por fricción. Los apilamientos de aletas se comportan de la misma manera, y el punto óptimo se sitúa donde las capas límite de aletas adyacentes están a punto de fusionarse.
La capa límite lo es todo
Cada aleta vertical desarrolla una capa límite térmica que se engrosa a medida que el aire asciende. Si las aletas están muy separadas, cada una tiene su propia capa límite independiente y el aire entre ellas permanece frío. Si las aletas están demasiado juntas, las capas límite de ambas paredes se encuentran en el centro del canal, el núcleo de aire se calienta y las puntas de las aletas dejan de realizar trabajo útil.
La regla general que se deriva de esto: el espacio debe ser al menos el doble del espesor de la capa límite a la salida de la aleta. Para aire a temperaturas típicas de electrónica, eso se sitúa en el rango de 6 a 12 mm para alturas de aleta entre 25 y 75 mm. Las aletas muy cortas pueden funcionar más juntas; las aletas muy altas necesitan funcionar más separadas.
¿Cuál es el espaciado óptimo entre aletas para convección natural?
No hay un número único, porque el óptimo depende de la altura de la aleta, la presión del aire y el aumento de temperatura que se esté dispuesto a aceptar. Pero la tabla a continuación ofrece puntos de partida prácticos que funcionan bien en recintos reales a nivel del mar o cerca de él.
| Altura de aleta (vertical) | Espacio recomendado | Espesor típico de aleta | Paso de aleta (espacio + espesor) | Notas |
|---|---|---|---|---|
| 15–25 mm | 4–6 mm | 1,0–1,5 mm | 5–7,5 mm | Las aletas cortas toleran espacios estrechos |
| 25–50 mm | 6–9 mm | 1,5–2,0 mm | 7,5–11 mm | Rango pasivo más común |
| 50–75 mm | 8–12 mm | 2,0–2,5 mm | 10–14,5 mm | Las capas límite se engrosan rápidamente |
| 75–120 mm | 12–18 mm | 2,5–3,0 mm | 14,5–21 mm | Domina el efecto chimenea |
| Más de 120 mm | 15–25 mm | 3,0–4,0 mm | 18–29 mm | Considerar un conducto de chimenea |
Estos son valores indicativos para aire en reposo a una temperatura ambiente de aproximadamente 20–25 °C y una diferencia de temperatura entre aleta y ambiente de 40–60 K. Si el dispositivo está en una caja de plástico sellada, si funciona a 3000 m de altitud, o si las aletas son horizontales en lugar de verticales, los números cambian y se debe verificar mediante medición.
| Condición | Efecto sobre el espacio óptimo | Ajuste práctico |
|---|---|---|
| Altitud 2000 m+ | Aire más fino, flotabilidad más débil | Ampliar el espacio 10–20% |
| Apilamiento de aletas horizontal | El flujo es obstruido por las aletas | Ampliar el espacio 20–30%, o rotar |
| Recinto confinado | Recirculación, aire de entrada caliente | Ampliar el espacio y añadir rejillas arriba y abajo |
| Anodizado negro de alta emisividad | La radiación añade una vía paralela | El espacio puede mantenerse en el extremo inferior |
| Aluminio con acabado de fresado desnudo | Poca ayuda radiativa | Sesgar hacia el extremo más ancho |
| Componentes calientes cercanos | Aire de entrada precalentado | Ampliar el espacio, canalizar la entrada |
Por qué la curva es plana cerca del óptimo
Un hecho alentador para los diseñadores: la curva de resistencia térmica cerca del óptimo es poco profunda. Alejarse un 20% del espacio perfecto normalmente cuesta solo unos pocos por ciento en rendimiento. Eso significa que no se necesita un estudio CFD para obtener un buen resultado. Se necesita evitar los dos modos de fallo: espacios tan estrechos que los canales se estancan, y espacios tan anchos que se desperdicia el volumen que se ha pagado.
Lo que no se debe hacer es copiar una extrusión de convección forzada en un diseño pasivo. Un perfil con paso de 2 mm que funciona maravillosamente con un ventilador de 40 mm tendrá un rendimiento inferior a un perfil con paso de 9 mm en aire en reposo, a veces en un 30% o más, porque los canales estrechos simplemente no pueden sostener el flujo impulsado por flotabilidad.
¿Cómo interactúan la altura, el espesor de aleta y la dispersión en la base?
El espaciado entre aletas es solo una de cuatro variables. Las otras son la altura de la aleta, el espesor de la aleta y qué tan bien se dispersa el calor lateralmente a través de la base antes de llegar a una aleta.
Resistencia de dispersión en la base
Si la fuente de calor es un dado cuadrado de 10 mm sobre un disipador de 100 mm de ancho, la mayor parte de la base no hace nada hasta que el calor se dispersa lateralmente. Las bases gruesas dispersan mejor. Para disipadores por convección natural, un espesor de base de 5 a 8 mm es común, y a menudo vale más que añadir aletas. Una comprobación útil: si la base es más delgada que aproximadamente una décima parte del ancho del disipador, la resistencia de dispersión dominará y las aletas adicionales no ayudarán.
Eficiencia de aleta
Las aletas altas y delgadas son menos eficientes en la punta que en la raíz, porque la punta está más fría. La eficiencia de aleta para aluminio en convección natural típicamente se sitúa entre 0,75 y 0,95. Si la eficiencia calculada cae por debajo de aproximadamente 0,7, la aleta es demasiado alta o demasiado delgada para el trabajo, y se debe cambiar altura por ancho o aceptar un apilamiento más corto.
Espesor y paso
Las aletas más gruesas conducen mejor pero bloquean más aire. En convección natural, la disyuntiva generalmente se resuelve a favor de aletas ligeramente más delgadas y espacios más anchos, porque el flujo de aire es el recurso escaso. Un espesor de aleta de 1,5 a 2,5 mm con un espacio de 8 a 12 mm es un envolvente de partida bien equilibrado para extrusiones de aluminio.
Elegir una ruta de fabricación que mantenga el espacio
Una vez establecida la geometría, el espacio debe sobrevivir a la fabricación. Diferentes procesos mantienen diferentes tolerancias, y esto importa porque un espacio nominal de 8 mm que varía de 6 a 10 mm a lo largo del apilamiento no se comportará como uno uniforme.
| Proceso | Tolerancia típica de espacio | Mejor para | Notas |
|---|---|---|---|
| Extrusión de aluminio | ±0,3–0,8 mm en paso | Perfiles pasivos largos y uniformes | Menor costo por metro en volumen |
| Mecanizado CNC desde bloque | ±0,05 mm o mejor | Prototipos, geometría tipo aleta fresada, lotes pequeños | Mejor para espacios estrechos y verificados |
| Ensamblaje de aletas pegadas | ±0,2–0,5 mm | Relación de aspecto muy alta, materiales mixtos | Importa la línea de unión epoxi o soldadura |
| Fundición a presión | ±0,3–0,5 mm | Formas 3D complejas, jefes integrados | Los ángulos de desmoldeo limitan las aletas delgadas |
| Fresado de aletas | ±0,1 mm | Aletas muy delgadas y densas | Generalmente para aire forzado |
Para un disipador pasivo donde el espacio es la variable de diseño, la extrusión es normalmente la respuesta correcta en volumen, y el mecanizado CNC es la respuesta correcta para prototipos, bajo volumen, o cualquier perfil donde se quiera verificar el espacio exacto antes de comprometerse con un dado. Puede revisar las familias disponibles en la página de productos de disipadores y la gama de disipadores extruidos, o consultar los disipadores mecanizados por CNC si su geometría no es extruible.
La elección de aleación también importa, aunque menos de lo que la gente espera. El 6063 extruido tiene una excelente conductividad térmica y se extruye limpiamente; el 6061 se mecaniza mejor pero conduce ligeramente menos. Las diferencias se cubren con más profundidad en nuestra comparación de aleaciones de aluminio para disipadores.
¿Cómo se prueba y confirma el óptimo?
La simulación te acerca; un termopar te da la verdad. La prueba es económica y lleva una tarde.
1. Construir dos o tres variantes. Mismo envolvente, diferentes espacios — por ejemplo 6 mm, 9 mm y 12 mm. El mecanizado CNC de lotes pequeños hace esto asequible.
2. Montarlas de forma idéntica. Mismo material de interfaz térmica, mismo par de apriete, misma potencia de calentador. La variación de la interfaz puede fácilmente eclipsar una diferencia de espaciado entre aletas, así que manténgala constante.
3. Ejecutar en la orientación real. Aletas verticales, en el recinto real, con las rejillas reales. Una prueba en banco al aire libre favorecerá un diseño de espacio estrecho.
4. Estabilizar hasta estado estacionario. La convección natural es lenta. Permitir de 45 a 60 minutos, y registrar hasta que el aumento sea inferior a 0,2 K en 10 minutos.
5. Registrar temperaturas de ambiente, base y punta de aleta. El delta de base a ambiente dividido por la potencia de entrada da la resistencia térmica en K/W.
Si la variante de 9 mm gana, ha confirmado el modelo. Si la variante de 6 mm gana, sus aletas son cortas o su recinto está inusualmente bien ventilado. De cualquier manera, ahora tiene datos, que es lo que pertenece en la hoja de especificaciones térmicas que entrega a su proveedor.
Una nota sobre radiación y acabado
A temperaturas de convección natural, la radiación no es un error de redondeo. Una superficie anodizada negra con emisividad alrededor de 0,85 puede transportar del 15 al 25% de la carga térmica total con un aumento de 50 K. Esa vía paralela reduce la penalización por un espacio ligeramente estrecho, que es una razón por la que los disipadores pasivos anodizados negros a menudo funcionan más juntos que los de aluminio desnudo. Si está comparando acabados, realice la prueba con el tratamiento superficial final aplicado.
Lista de verificación de diseño antes de enviar una RFQ
- Fijar primero la altura de la aleta; establece el rango de espacio.
- Comenzar con espacio de 8 mm, aleta de 2 mm, base de 5 mm para un disipador pasivo típico de 50 mm de altura.
- Ampliar el espacio para altitud, montaje horizontal o recinto sellado.
- Mantener la eficiencia de aleta por encima de 0,7; de lo contrario, acortar las aletas.
- Confirmar que la dispersión en la base no es el cuello de botella antes de añadir aletas.
- Especificar la tolerancia del espacio, no solo el nominal, en el plano.
- Probar dos o tres espacios en el recinto real antes de fabricar el utillaje.

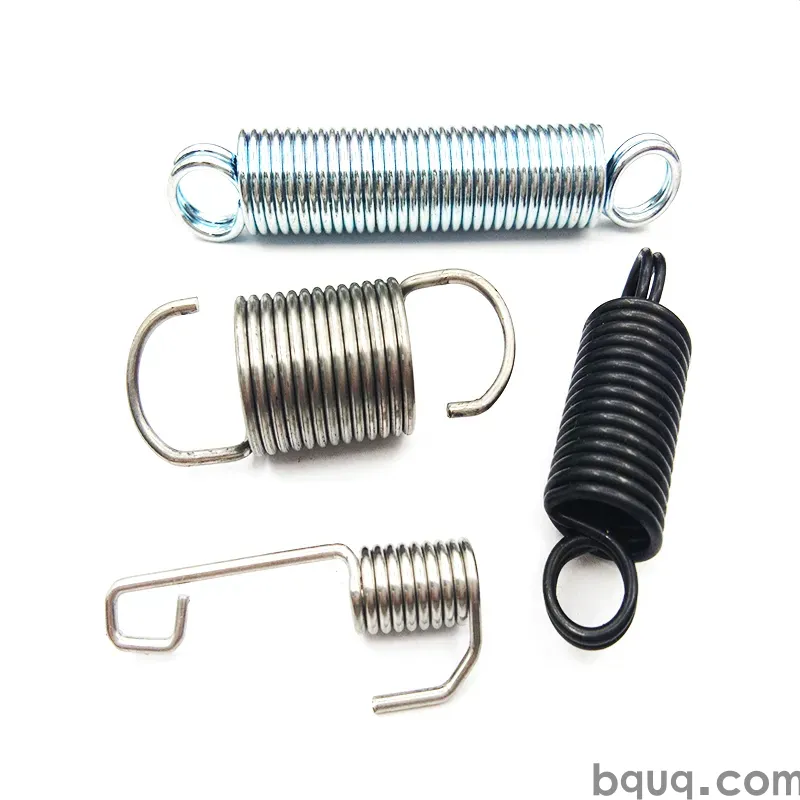

BQUQ opera cuatro líneas de producción en una fábrica en Dongguan que cubren mecanizado CNC, estampado de metal, muelles personalizados y producción de disipadores, con gestión de calidad ISO9001 y MOQ flexible. Envíe su geometría y resistencia térmica objetivo y le devolveremos una cotización en 12 horas laborables.
Preguntas frecuentes
P: ¿Cuál es el mejor espaciado entre aletas para un disipador por convección natural?
R: Para la mayoría de los disipadores pasivos de electrónica con aletas verticales de 25–75 mm de altura, 8–12 mm es el espacio óptimo práctico en aire en reposo a nivel del mar. Las aletas más cortas pueden funcionar con 4–6 mm; los apilamientos más altos necesitan 12–18 mm. La curva es plana cerca del óptimo, por lo que unos pocos milímetros en cualquier dirección cuestan solo un pequeño porcentaje de rendimiento.
P: ¿Por qué añadir más aletas a veces empeora un disipador pasivo?
R: Porque la convección natural casi no tiene presión motriz. Los espacios estrechos aumentan la resistencia viscosa, las capas límite de aletas adyacentes se fusionan, y el aire en el canal se calienta y deja de transportar calor. La superficie aumenta pero el flujo de aire utilizable cae más rápido, por lo que la resistencia térmica sube en lugar de bajar.
P: ¿Cambia el espaciado entre aletas con la altitud?
R: Sí. El aire más fino reduce la flotabilidad, por lo que la presión motriz cae y los canales se estancan más fácilmente. Como guía aproximada, amplíe el espacio un 10–20% para instalaciones por encima de 2000 m, y verifique mediante prueba si el diseño es térmicamente marginal o el recinto está sellado.
P: ¿Las aletas de un disipador pasivo deben ser verticales u horizontales?
R: Verticales, siempre, si tiene la opción. Los canales verticales permiten que la flotabilidad impulse un flujo de chimenea limpio de abajo hacia arriba. Las aletas horizontales atrapan aire contra las superficies de las aletas y pueden costar un 20–30% de rendimiento. Si la orientación del producto es fija horizontal, amplíe el espacio y añada rejillas generosas debajo y encima.
P: ¿Cómo especifico la tolerancia del espaciado entre aletas en un plano?
R: Indique el espacio o paso con una tolerancia explícita, no solo un nominal. Las extrusiones típicamente mantienen ±0,3–0,8 mm en el paso; los perfiles mecanizados por CNC pueden mantener ±0,05 mm o mejor. La tolerancia estrecha importa más en prototipos y construcciones de bajo volumen donde se está validando un espacio específico.
