¿Cuál es la hoja de ruta tecnológica para cámara de vapor vs tubo de calor vs aleta cepillada?

¿Cuál es la respuesta directa a la pregunta sobre la hoja de ruta entre cámara de vapor, heat pipe y aleta cepillada?

La hoja de ruta tecnológica es clara: las aletas cepilladas siguen siendo la solución de menor costo para diseños refrigerados por aire por debajo de 150 W/cm² de flujo de calor, los heat pipes dominan la transferencia de calor remota sensible al costo entre 50 W y 250 W, y las cámaras de vapor son la opción inevitable para electrónica de alta densidad de flujo y espacio limitado por encima de 200 W/cm² y para distribuir el calor en procesadores de gran tamaño. En los próximos tres a cinco años, las cámaras de vapor absorberán las aplicaciones de heat pipes en plataformas móviles y de servidores debido a su superior dispersión bidimensional, mientras que las aletas cepilladas persistirán solo en aplicaciones de densidad moderada impulsadas por el costo. El punto de convergencia son los diseños híbridos: bases de cámara de vapor unidas a apilamientos de aletas cepilladas, que ya logran una resistencia térmica de hasta 0.08 °C/W en producción en BQUQ.

¿Cómo se comparan las tres tecnologías en rendimiento térmico y costo?

La métrica térmica central es la resistencia térmica por unidad de área y el flujo de calor máximo que cada estructura puede manejar sin secado. Un heat pipe estándar (6 mm de diámetro, 200 mm de longitud) ofrece una conductividad térmica efectiva de 5,000 a 10,000 W/m·K en dirección axial, pero su resistencia a la dispersión en el plano perpendicular al eje es deficiente. Una cámara de vapor, efectivamente un heat pipe aplanado con una gran superficie plana, entrega 2,500 a 5,000 W/m·K en dos dimensiones en un área de 100 mm por 100 mm, reduciendo las temperaturas de puntos calientes en 15 a 25 °C en comparación con una base de cobre sólido del mismo espesor. Las aletas cepilladas, que son aletas sólidas de cobre o aluminio cortadas de un bloque único, no tienen mecanismo de cambio de fase; su rendimiento depende completamente de la densidad de aletas y el flujo de aire, logrando típicamente 0.15 a 0.50 °C/W con convección forzada a 3 a 5 m/s.

Desde una perspectiva de costos, los disipadores de aletas cepilladas son los más económicos a escala, con un precio de USD 8 a 25 por unidad para una huella de 150 mm por 150 mm, dependiendo del paso de aletas (0.5 mm a 1.5 mm) y la altura (20 mm a 60 mm). Los heat pipes añaden USD 2 a 5 por tubo más mano de obra de ensamblaje, elevando un disipador típico con heat pipes a USD 15 a 45. Las cámaras de vapor son la opción premium, con una cámara de vapor de cobre de 100 mm por 100 mm con un costo de USD 18 a 40 cada una, y un disipador completamente ensamblado con cámara de vapor que oscila entre USD 35 y 80. Para un volumen de producción de 10,000 unidades al mes, BQUQ cotiza disipadores con cámara de vapor entre USD 28 y 55, dependiendo de la estructura de mecha (polvo de cobre sinterizado versus malla) y la planitud requerida de 0.05 mm.

¿Qué aplicaciones requieren una cámara de vapor en lugar de un heat pipe?

La decisión depende del área de la fuente de calor, el flujo de calor y la distancia de transporte térmico. Si la fuente de calor es un solo dado concentrado más pequeño que 10 mm por 10 mm y el calor debe moverse más de 150 mm lateralmente, un heat pipe es la elección correcta porque su geometría cilíndrica y su larga sección de evaporador manejan alto flujo axial. Sin embargo, cuando la fuente de calor es un dado de procesador grande (20 mm por 20 mm o mayor) o múltiples fuentes de calor están distribuidas en una placa, un heat pipe no puede dispersar el calor eficientemente en dos dimensiones; la cámara de vapor es obligatoria. Específicamente, para unidades de procesamiento gráfico (GPU) con una potencia de diseño térmico de 600 W y un área de dado de 625 mm², el flujo de calor alcanza 96 W/cm², y una cámara de vapor reduce la resistencia térmica de unión a carcasa por debajo de 0.05 °C/W, mientras que un ensamblaje con heat pipes excedería 0.12 °C/W.

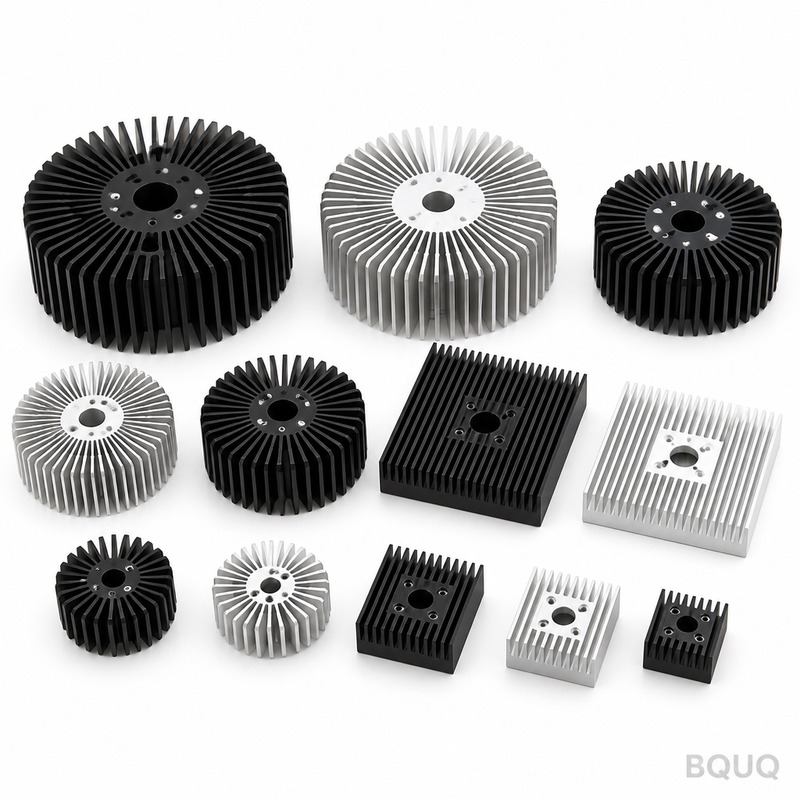

La hoja de ruta también muestra que las cámaras de vapor reemplazan a los heat pipes en laptops ultradelgadas (espesor inferior a 15 mm) porque una cámara de vapor de 2 mm puede reemplazar dos heat pipes de 6 mm, ahorrando 8 mm de altura en el eje Z mientras mejora la uniformidad térmica. Para CPUs de servidor con un TDP de 350 W y un disipador de calor integrado de 75 mm por 56 mm, las cámaras de vapor logran una variación de temperatura de la placa base de menos de 3 °C en toda la superficie, lo cual es imposible con heat pipes. En contraste, las aletas cepilladas solo son viables en aplicaciones con flujo de aire abundante y flujo de calor moderado por debajo de 50 W/cm², como fuentes de alimentación, luminarias LED y variadores de motores industriales.

¿Por qué la cámara de vapor supera en resistencia a la dispersión a alto flujo de calor?

La física del cambio de fase dentro de una cámara de vapor proporciona una superficie casi isotérmica. Cuando se aplica una carga de calor de 500 W a un punto caliente de 30 mm por 30 mm, el fluido de trabajo (típicamente agua a 30 a 90 °C) se evapora en la superficie de la mecha, viaja como vapor a la región del condensador y regresa mediante acción capilar a través de una mecha de cobre sinterizado con un radio de poro de 20 a 50 μm. Este transporte bidimensional dispersa el calor sobre un área efectiva diez a veinte veces mayor que el punto caliente, reduciendo el flujo de calor localizado de 55 W/cm² a 3 W/cm² en el lado del condensador. La resistencia térmica de la cámara de vapor es típicamente de 0.02 a 0.04 °C/W por centímetro cuadrado de área del evaporador, que es cinco a diez veces menor que una placa de cobre sólido del mismo espesor (10 mm) a alto flujo.

A flujos de calor superiores a 200 W/cm², un heat pipe falla porque su sección de evaporador es una pequeña superficie cilíndrica, y la ruta de retorno del líquido está limitada por la gravedad y la presión capilar, causando secado. Una cámara de vapor, con su mayor huella de evaporador y mecha circunferencial, puede sostener 300 a 400 W/cm² en ráfagas cortas y 200 W/cm² continuamente, siempre que el espacio de vapor tenga al menos 1.5 mm de espesor. Las aletas cepilladas no tienen tal límite porque son sólidas, pero su rendimiento es puramente convectivo; a 200 W/cm², un disipador de aletas cepilladas requiere un flujo de aire poco realista de 10 m/s y una eficiencia de aleta inferior al 60%, lo que lo hace impráctico. Los datos de pruebas de BQUQ muestran que una cámara de vapor con una carcasa de cobre de 0.3 mm y mecha de 0.2 mm mantiene una diferencia de temperatura de solo 8 °C en una diagonal de 120 mm, mientras que una base comparable de aletas cepilladas muestra un gradiente de 22 °C.

¿Cómo deben elegir los ingenieros entre aletas cepilladas y cámaras de vapor para sistemas refrigerados por aire?

La primera variable de decisión es el gradiente de temperatura de la placa base del disipador. Si la diferencia de temperatura permitida de la placa base es mayor de 10 °C y el flujo de calor está por debajo de 60 W/cm², las aletas cepilladas son la elección racional debido a una ventaja de costo del 40% al 60%. Si la diferencia de temperatura de la placa base debe ser inferior a 5 °C, o el flujo de calor excede 80 W/cm², entonces se requiere una base de cámara de vapor, y las aletas cepilladas deben unirse sobre la cámara de vapor en lugar de usarse como base independiente. La segunda variable es la relación de aspecto de las aletas: las aletas cepilladas pueden lograr una relación altura-separación de 20:1 (por ejemplo, aletas de 40 mm de altura con una separación de 2 mm), lo cual es imposible con aletas estampadas o plegadas, haciéndolas superiores para diseños de bajo perfil y alta superficie.

Para un ejemplo práctico, considere un módulo IGBT de 300 W en un inversor solar. Un disipador completamente de aletas cepilladas (base de 10 mm de espesor, aletas de 45 mm de altura, paso de 1.2 mm) con un flujo de aire de 4 m/s produce una resistencia de unión a ambiente de 0.18 °C/W, lo cual es aceptable. Si el mismo módulo se actualiza a 400 W, el flujo de calor en la base aumenta a 75 W/cm²; una base de cámara de vapor (2.5 mm de espesor) con el mismo apilamiento de aletas cepilladas reduce la resistencia a 0.11 °C/W, una mejora del 39%, con un costo adicional de USD 12 por unidad. BQUQ recomienda que cualquier diseño con un TDP superior a 250 W y un área de base menor de 100 cm² debe usar por defecto una cámara de vapor, no aletas cepilladas, para evitar una limitación térmica prematura.

¿Cuáles son las diferencias de fabricación y plazo de entrega en esta hoja de ruta?

La complejidad de fabricación escala directamente con el nivel tecnológico. Las aletas cepilladas se producen mediante un proceso de cepillado de una sola pasada en una máquina CNC, con un tiempo de ciclo de 3 a 8 minutos por unidad para un disipador de 150 mm por 150 mm, y el costo de utillaje es mínimo (USD 500 a 2,000 para un paso de aletas personalizado). El plazo de entrega para prototipos de aletas cepilladas es de 3 a 5 días, y el plazo de producción es de 2 a 3 semanas. Los heat pipes requieren una línea de fabricación separada para formado de tubos, inserción de mecha, llenado de agua y sellado; un heat pipe estándar tiene un tiempo de ciclo de 30 segundos, pero el ensamblaje en un disipador añade pasos de engarzado y soldadura. El plazo de entrega para disipadores con heat pipes es de 5 a 7 días para prototipos, y de 3 a 4 semanas para producción.

Las cámaras de vapor son las más complejas: el proceso implica estampar dos carcasas de cobre, sinterizar la estructura de mecha a 950 °C en un horno de hidrógeno, soldar la junta, desgasificar, llenar con agua desionizada y sellado final. Este proceso tiene una tasa de rendimiento del 92% al 97% y un tiempo de ciclo de 4 a 6 horas por lote, no por unidad. El utillaje para una cámara de vapor (matrices de estampado y accesorios de soldadura) cuesta USD 8,000 a 20,000, que es diez veces más alto que el utillaje de aletas cepilladas. El plazo de entrega de prototipos es de 10 a 15 días, y el plazo de producción es de 4 a 6 semanas. La hoja de ruta sugiere que si un proyecto requiere producción en menos de 3 semanas, las aletas cepilladas son la única opción; si el proyecto puede tolerar un plazo de 5 semanas, las cámaras de vapor ofrecen un rendimiento superior.

¿Qué arquitectura híbrida dominará la próxima hoja de ruta tecnológica?

La tendencia clara es la integración de cámaras de vapor como placa base con aletas cepilladas como superficie extendida, eliminando la necesidad de heat pipes en la mayoría de la electrónica. Esta estructura híbrida, que BQUQ ha fabricado desde 2018, utiliza una base de cámara de vapor de 2 mm soldada a un conjunto de aletas cepilladas con un paso de aletas de 0.5 mm. La cámara de vapor maneja la dispersión lateral y las aletas cepilladas manejan la transferencia de calor convectiva, logrando una resistencia total de 0.08 °C/W para una carga de 400 W con una huella de 120 mm por 120 mm. Este diseño es 15% más ligero que un ensamblaje con heat pipes del mismo rendimiento y 20% más confiable porque no tiene uniones soldadas entre heat pipes individuales y la base.

Para los próximos tres años, la hoja de ruta predice que el espesor de las cámaras de vapor disminuirá de 2.0 mm a 1.2 mm para aplicaciones móviles, utilizando carcasas de titanio o acero inoxidable con una carga de agua de 0.5 a 1.5 gramos. Simultáneamente, la tecnología de aletas cepilladas avanzará hacia un espesor de aleta de 0.3 mm con una separación de 0.4 mm, aumentando el área superficial en un 25% sin penalización de caída de presión. El costo de las cámaras de vapor caerá un 30% a medida que la automatización mejore los procesos de sinterizado y soldadura, haciéndolas competitivas con los ensamblajes de heat pipes en volúmenes superiores a 50,000 unidades por año. Los ingenieros deben diseñar sus soluciones térmicas con una interfaz modular para que un diseño solo de aletas cepilladas pueda actualizarse a una base de cámara de vapor sin rediseñar el gabinete.

Sección de Preguntas Frecuentes

¿Cuánto cuesta un disipador con cámara de vapor en comparación con un disipador de aletas cepilladas?

Un disipador con cámara de vapor típicamente cuesta USD 35 a 80 por unidad, que es 2 a 3 veces más que un disipador de aletas cepilladas a USD 8 a 25. Sin embargo, la cámara de vapor elimina la necesidad de una base de cobre más gruesa y reduce el flujo de aire requerido, disminuyendo el costo total del sistema incluyendo el ventilador. Para aplicaciones de alto flujo de calor por encima de 100 W/cm², la cámara de vapor es a menudo la solución de menor costo porque evita sobredimensionar el ventilador o añadir refrigeración líquida.

¿Puede un disipador de aletas cepilladas manejar una CPU de 200 W sin cámara de vapor?

Sí, pero solo con un alto flujo de aire de 6 a 8 m/s y una gran área superficial de aletas de al menos 800 cm², lo que resulta en un diseño voluminoso y ruidoso. El gradiente de temperatura de la placa base excederá 15 °C, causando puntos calientes localizados bajo el dado de la CPU. Una base de cámara de vapor reduce el gradiente de la base a 3 °C y permite el uso de un ventilador más pequeño y silencioso a 3 m/s.

¿Cuál es el flujo de calor máximo que una cámara de vapor puede sostener antes del secado?

Una cámara de vapor con mecha de cobre sinterizado y espacio de vapor de 2 mm puede sostener 200 W/cm² continuamente y 350 W/cm² para cargas transitorias de hasta 10 segundos. Exceder 400 W/cm² requiere una mecha híbrida con centro ranurado y bordes sinterizados, que BQUQ ofrece para aplicaciones especializadas de láser y radar. A estos niveles de flujo, la cámara de vapor debe orientarse horizontalmente; la orientación vertical reduce el flujo máximo en un 20% al 30%.

¿Cuánto tiempo toma prototipar un disipador con cámara de vapor en BQUQ?

Un prototipo estándar de disipador con cámara de vapor toma de 10 a 15 días, incluyendo fabricación de utillaje, sinterizado de mecha y ensamblaje. Si el cliente proporciona un modelo 3D y las dimensiones de la fuente de calor, BQUQ puede entregar una muestra funcional para pruebas térmicas dentro de 12 días. Las unidades de producción siguen después de un plazo de 4 a 6 semanas, con una cantidad mínima de pedido de 500 piezas.

¿Cuál es más confiable en una vida útil de 10 años: heat pipe o cámara de vapor?

Las cámaras de vapor son más confiables porque tienen un solo envolvente sellado sin uniones soldadas individuales de tubo a base, que son el punto principal de falla en los ensamblajes con heat pipes. El tiempo medio entre fallas para una cámara de vapor se estima en 80,000 horas a una temperatura de operación de 70 °C, frente a 50,000 horas para un ensamblaje con heat pipes. Ambas tecnologías usan agua como fluido de trabajo, que no se degrada si el sello está intacto, pero la mayor área superficial de la cámara de vapor reduce el estrés térmico localizado.

¿Cuándo debo elegir aletas cepilladas sobre una cámara de vapor por razones de costo?

Elija aletas cepilladas cuando el flujo de calor esté por debajo de 60 W/cm², el gradiente de temperatura de la placa base pueda exceder 10 °C, y el volumen de producción sea superior a 5,000 unidades por mes. El proceso de aletas cepilladas tiene un menor costo de utillaje y un plazo de entrega más rápido, lo que lo hace ideal para fuentes de alimentación de consumo y luminarias LED. Si el producto no tiene un límite estricto de altura y puede acomodar una base de cobre de 10 mm, las aletas cepilladas siempre serán más económicas.

¿Qué estándares de prueba se aplican al rendimiento de cámaras de vapor y heat pipes?

El estándar de la industria es el JEDEC JESD51-14 para la medición de resistencia térmica de dispositivos de cambio de fase, que especifica una placa fría a 25 °C y una entrada de potencia de 100 W. BQUQ también sigue la norma ASTM D5470 para la caracterización de materiales de interfaz térmica y realiza una prueba de vida acelerada de 1,000 horas a 90 °C y 80% de humedad relativa. Para aplicaciones aeroespaciales, probamos según MIL-STD-883 para hermeticidad y resistencia a vibraciones.

Conclusión: ¿Cómo comienzo mi selección de hoja de ruta tecnológica hoy?

Comience midiendo el flujo de calor de su fuente de calor y el gradiente permitido de la placa base; si el flujo está por encima de 80 W/cm² o el gradiente debe ser inferior a 5 °C, seleccione una cámara de vapor; de lo contrario, use aletas cepilladas. Para cualquier diseño con un TDP superior a 250 W, solicite una cotización híbrida de cámara de vapor con a
