¿Qué es un troquel de estampado y cómo se construyen los troqueles de estampado?

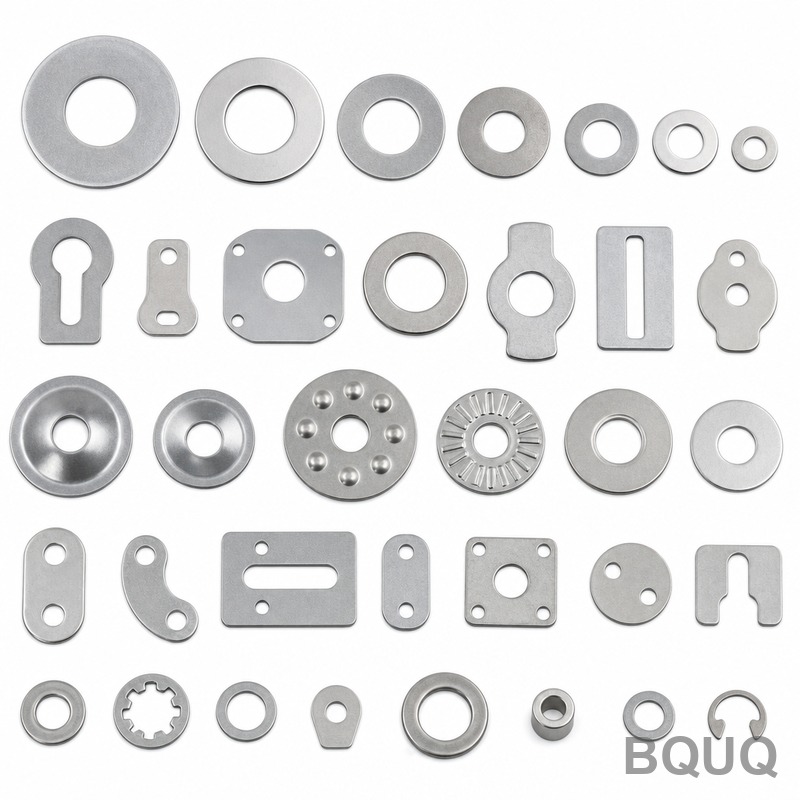

Un troquel de estampado es una herramienta de precisión fabricada en acero endurecido o carburo que transforma chapa metálica plana en formas tridimensionales específicas mediante una operación de prensa de alta presión, con tolerancias de producción típicas de ±0,05 mm a ±0,13 mm. Funciona como una cavidad de molde negativa que corta, dobla o conforma metal mediante un conjunto de punzón y matriz, donde el punzón desciende hacia la matriz a presiones que van de 30 a 1.200 toneladas. Los troqueles se diseñan y construyen mediante un proceso de múltiples etapas que incluye diseño CAD, mecanizado CNC, electroerosión por hilo (wire EDM), tratamiento térmico y ensamblaje, con plazos de entrega de 4 a 12 semanas según la complejidad.
¿Cuáles Son los Principales Tipos de Troqueles de Estampado?
Los troqueles de estampado se clasifican en cuatro categorías principales según su método operativo: troqueles de una sola estación, troqueles progresivos, troqueles de transferencia y troqueles compuestos. Un troquel de una sola estación realiza una operación por carrera de prensa, como recortado o punzonado, y es la opción más sencilla y económica para series de bajo volumen inferiores a 10.000 piezas. Los troqueles progresivos son los más comunes para producción de alto volumen, con múltiples estaciones en un solo conjunto de troquel donde una tira de metal avanza secuencialmente a través de cada estación, realizando corte, doblado y conformado en un solo ciclo de carrera a velocidades de 300 a 800 carreras por minuto. Los troqueles de transferencia mueven piezas individuales entre estaciones mediante pinzas mecánicas o un sistema de transferencia, adecuados para piezas más grandes de más de 150 mm de longitud, mientras que los troqueles compuestos realizan múltiples operaciones en una sola estación, como recortado y punzonado simultáneamente, con una excentricidad total típica de 0,01 mm.
¿Qué Materiales Se Utilizan para Fabricar Troqueles de Estampado?
Los materiales de los troqueles se seleccionan según el volumen de producción, el material de la pieza de trabajo y la resistencia al desgaste requerida, siendo los aceros para herramientas los que dominan el mercado. Para series de producción baja o media (hasta 100.000 piezas), los aceros para herramientas D2 y A2 son estándar, con una dureza de 58-62 HRC después del tratamiento térmico y buena tenacidad para doblado y conformado poco profundo. La producción de alto volumen que supera las 500.000 piezas utiliza típicamente acero rápido M2 o aceros de metalurgia de polvos como ASP23, que alcanzan durezas de 62-66 HRC y resisten el desgaste abrasivo del acero inoxidable o las aleaciones de alta resistencia. Los troqueles de carburo, compuestos de carburo de tungsteno con 6-12% de aglomerante de cobalto, se especifican para series extremas superiores a 2 millones de piezas, ofreciendo una dureza de 88-92 HRA y durando de 10 a 30 veces más que el acero para herramientas, aunque con un sobrecosto de 3 a 5 veces. Para el estampado de aluminio, un acero para troqueles más blando como O1 con 55-60 HRC suele ser suficiente, mientras que el estampado de acero para muelles requiere el uso de M2 o metal pulvimetalúrgico para resistir el agarrotamiento.
¿Cuáles Son los Componentes Principales de un Troquel de Estampado?
Un troquel de estampado consta de varios componentes interdependientes que trabajan juntos para producir piezas precisas, cada uno con requisitos de tolerancia específicos. El punzón y la placa de matriz son los elementos de corte o conformado, encajando el punzón en la abertura de la matriz con una holgura del 5% al 10% del espesor del material por lado para operaciones de corte, y una holgura casi nula para el punzonado fino. El juego de troquel incluye la placa superior y la placa inferior, típicamente de hierro fundido o acero forjado, que alinean el punzón y la matriz mediante columnas guía con una precisión de ±0,005 mm. La placa extractora, que puede ser fija o de muelle, retira la pieza del punzón después del conformado, aplicando una fuerza de extracción del 10-20% del tonelaje de estampado. Los pasadores piloto, casquillos y placas de desgaste mantienen la alineación de la tira dentro de ±0,025 mm, mientras que los muelles o cilindros de gas nitrógeno proporcionan presión para el conformado y la extracción, ofreciendo los sistemas de nitrógeno una fuerza más constante entre 1.500 y 5.000 psi. Los bloques de tope y las placas de desgaste guían la placa superior durante la carrera, evitando la deflexión lateral a altos tonelajes.
¿Cómo Se Diseña y Se Ingenieriza un Troquel de Estampado?
El diseño del troquel comienza con un análisis detallado de la geometría de la pieza, el espesor del material y las tolerancias requeridas, utilizando software CAD como AutoCAD o SolidWorks para crear un modelo 3D del conjunto del troquel. El ingeniero calcula la fuerza de corte mediante la fórmula F = L x t x S, donde L es la longitud de corte en mm, t es el espesor del material en mm y S es la resistencia al corte en N/mm², con valores típicos de 345 N/mm² para acero dulce y 600 N/mm² para acero inoxidable. A continuación, se optimiza el diseño de la tira para minimizar el desperdicio de material, logrando tasas de aprovechamiento del 65% al 85% para troqueles progresivos, calculándose el avance de alimentación como el ancho de la pieza más el espesor del puente de 1,5 a 3 veces el espesor del material. Se realiza un análisis de elementos finitos (FEA) en operaciones de conformado complejas para predecir el retorno elástico (springback), que para aceros de alta resistencia puede ser de 2 a 8 grados, y para simular la distribución de tensiones y prevenir grietas. La fase de diseño suele tardar de 1 a 4 semanas para un troquel progresivo, realizándose revisiones de DFM (diseño para fabricación) para identificar problemas potenciales como esquinas afiladas, embuticiones profundas o adelgazamiento excesivo.
¿Cómo Se Fabrican y Mecanizan los Troqueles de Estampado?
El proceso de fabricación comienza con el mecanizado en bruto de los bloques del troquel mediante fresado CNC, eliminando el 70-80% del material de los bloques de acero para herramientas recocido, seguido del tratamiento térmico hasta la dureza especificada. Después del tratamiento térmico, que implica austenización a 1.010-1.090°C seguida de temple en aceite o aire y doble revenido a 200-540°C, los componentes del troquel se someten a rectificado de precisión para lograr una planitud dentro de 0,005 mm por 100 mm. La electroerosión por hilo (wire EDM) se utiliza para contornos complejos y esquinas internas afiladas, logrando tolerancias de ±0,005 mm y acabados superficiales de 0,2 a 0,4 µm Ra, con una velocidad de corte de 20-40 mm²/min para acero para herramientas de 50 mm de espesor. El fresado CNC con fresas de carburo, que operan a velocidades de husillo de 8.000-15.000 RPM, mecaniza los perfiles finales con tolerancias de ±0,01 mm, seguido de pulido manual y ajuste para eliminar las marcas de mecanizado y lograr el acabado superficial requerido, típicamente 0,4-0,8 µm Ra en superficies de conformado. Finalmente, el troquel se ensambla en el juego de troquel, con calces y ajustes cuidadosos para garantizar una alineación perfecta, y luego se prueba en una prensa de estampado, donde las piezas de prueba se inspeccionan y el troquel se ajusta finamente mediante iteraciones a lo largo de 50-200 carreras de prueba.
¿Cuáles Son los Costos y Plazos de Entrega de los Troqueles de Estampado?
Los costos de los troqueles varían drásticamente según el tipo, tamaño y complejidad, con precios que van desde unos pocos miles de dólares para troqueles simples de una sola estación hasta más de 500.000 USD para troqueles de transferencia grandes. La siguiente tabla proporciona precios de referencia y plazos de entrega para tipos comunes de troqueles:
| Tipo de Troquel | Tamaño Típico de Pieza (mm) | Rango de Costo (USD) | Plazo de Entrega (Semanas) | Volumen de Producción (Piezas) |
| Troquel de Una Sola Estación | hasta 150 x 150 | 3.000 - 15.000 | 2 - 4 | 1.000 - 100.000 |
| Troquel Progresivo | hasta 300 x 300 | 20.000 - 80.000 | 4 - 8 | 100.000 - 5.000.000 |
| Troquel Compuesto | hasta 200 x 200 | 8.000 - 25.000 | 3 - 5 | 10.000 - 500.000 |
| Troquel de Transferencia | hasta 600 x 600 | 80.000 - 500.000 | 8 - 12 | 500.000 - 10.000.000 |
| Troquel Progresivo de Carburo | hasta 200 x 200 | 60.000 - 150.000 | 6 - 10 | 2.000.000 - 20.000.000 |
Los factores que impulsan el costo incluyen el número de estaciones (cada estación añade 3.000-8.000 USD), la complejidad de las operaciones de conformado (las embuticiones profundas requieren componentes de troquel adicionales), la dureza del material de la pieza de trabajo (el acero inoxidable requiere mejores materiales de troquel) y la tolerancia requerida (más estricta que ±0,05 mm aumenta el tiempo de rectificado y electroerosión en un 30-50%). El costo total de propiedad incluye el mantenimiento, requiriéndose el reafilado típico de los filos de corte cada 50.000-100.000 carreras, con un costo de 500-2.000 USD por afilado.
¿Cuándo Debe un Fabricante Elegir Troqueles Progresivos Sobre Otros Tipos?
Los troqueles progresivos son la opción óptima cuando los volúmenes de producción anual superan las 100.000 piezas, la pieza tiene múltiples características que pueden organizarse en una sola tira, y la dimensión máxima de la pieza es inferior a 300 mm. Ofrecen el menor costo por pieza a altos volúmenes, con velocidades de estampado de 200-600 piezas por minuto, reduciendo el costo unitario a 0,01-0,10 USD por pieza en comparación con 0,50-2,00 USD para el mecanizado. Sin embargo, para volúmenes bajos inferiores a 10.000 piezas, un troquel de una sola estación o el mecanizado CNC con corte por láser o chorro de agua es más económico, ya que la inversión en herramientas no puede amortizarse. Para piezas muy grandes de más de 500 mm, se prefieren los troqueles de transferencia porque el manejo de la tira se vuelve impráctico, y para piezas planas simples con un solo agujero, un troquel compuesto es la solución más rápida y rentable. El criterio de ingeniería también debe considerar la complejidad de la pieza, manejando los troqueles progresivos hasta 20-30 estaciones y tolerancias de ±0,05 mm, mientras que los troqueles de transferencia ofrecen más flexibilidad para embuticiones profundas y formas 3D complejas.
¿Cómo Se Mantiene y Se Prolonga la Vida Útil de un Troquel de Estampado?
Un mantenimiento adecuado puede extender la vida útil del troquel de las típicas 500.000 carreras a más de 2 millones de carreras, reduciendo el costo total de herramientas por pieza en un 60-80%. El mantenimiento diario incluye limpiar la superficie del troquel con aire comprimido para eliminar las virutas de metal, inspeccionar el desgaste en los filos de corte y aplicar lubricante a las columnas guía y placas de desgaste. El mantenimiento preventivo se programa cada 50.000-100.000 carreras, e implica el desmontaje, la inspección visual con lupa o microscopio, y la medición de dimensiones críticas utilizando una máquina de medición por coordenadas (CMM) para detectar desgaste superior a 0,02 mm. Los filos de corte se reafilan cuando la altura de rebaba en las piezas estampadas supera los 0,05 mm, eliminando el reafilado 0,1-0,3 mm de la superficie, y el troquel puede reafilarse típicamente de 5 a 15 veces antes de que se requiera el reemplazo de los insertos. El almacenamiento en un ambiente seco con inhibidor de óxido, a 20-25°C y por debajo del 50% de humedad, previene la corrosión, y los troqueles deben colocarse sobre bloques de madera o plástico para evitar el contacto de la humedad con las superficies de acero.
Sección de Preguntas Frecuentes
¿Cuál Es la Diferencia Entre un Punzón y una Matriz en el Estampado?
El punzón es el componente macho que se mueve hacia abajo y aplica fuerza al metal, mientras que la matriz es el componente hembra con una abertura con forma en la que entra el punzón. La holgura entre ambos, típicamente del 5-10% del espesor del material por lado, determina la calidad del corte y el acabado del borde. Para operaciones de conformado, el punzón empuja el metal hacia la cavidad de la matriz para crear dobleces o formas embutidas profundas.
¿Cuánto Dura un Troquel de Estampado?
Un troquel estándar de acero para herramientas dura entre 500.000 y 1.000.000 de carreras antes de requerir reparaciones mayores, mientras que los troqueles de carburo pueden superar las 5.000.000 de carreras. La vida útil del troquel depende del material que se está estampando, siendo el aluminio menos abrasivo que el acero inoxidable, y de la frecuencia de mantenimiento. Con un reafilado y mantenimiento adecuados, un troquel puede operar durante 5-10 años en producción continua.
¿Se Puede Reparar o Modificar un Troquel de Estampado?
Sí, los troqueles de estampado pueden repararse mediante soldadura, remecanizado o reemplazo de insertos desgastados, con costos de reparación típicos del 10-25% del costo original del troquel. Las modificaciones para cambiar la geometría de la pieza son posibles pero limitadas, requiriendo generalmente nuevos punzones, placas de matriz o secciones de conformado. Los cambios de diseño importantes de más del 30% de la geometría de la pieza requieren típicamente un troquel nuevo.
¿Qué Tolerancias Se Pueden Lograr con Troqueles de Estampado?
Las tolerancias estándar de estampado son ±0,10 mm para operaciones de corte y ±0,20 mm para operaciones de conformado. El estampado de precisión con troqueles progresivos puede lograr ±0,02 mm, especialmente para posiciones de agujeros, mientras que el punzonado fino alcanza tolerancias de ±0,01 mm. Las tolerancias están influenciadas por el espesor del material, permitiendo los materiales más delgados tolerancias más ajustadas, y por las condiciones de la prensa, como la alineación y la velocidad.
¿Cuál Es el Radio de Doblado Mínimo para el Estampado?
El radio de doblado mínimo para la mayoría de las aleaciones de acero es igual al espesor del material, mientras que los materiales más blandos como el aluminio pueden doblarse a un radio de 0,5 veces el espesor. Para aceros de alta resistencia por encima de 800 MPa de resistencia a la tracción, el radio mínimo aumenta a 2-3 veces el espesor para prevenir grietas. Un radio mayor reduce la concentración de tensiones y mejora la estabilidad dimensional.
¿Cuánto Cuesta Fabricar un Troquel de Estampado?
Los troqueles simples de una sola estación cuestan entre 3.000 y 15.000 USD, mientras que los troqueles progresivos van de 20.000 a 80.000 USD. Los troqueles de transferencia complejos para paneles de carrocería de automóviles pueden costar de 200.000 a 500.000 USD o más. El costo se justifica por el bajo costo por pieza a altos volúmenes, alcanzándose típicamente el punto de equilibrio con el mecanizado alrededor de 5.000-20.000 piezas.
¿Cuál Es el Espesor Máximo Que Se Puede Estampar?
Las prensas de estampado estándar manejan espesores de material de 0,05 mm a 6 mm para la mayoría de las aplicaciones, siendo posible espesores de hasta 12 mm en prensas de servicio pesado. Los materiales más gruesos requieren prensas más grandes y troqueles con construcción más robusta, aumentando significativamente el costo de las herramientas. Los procesos de estampado en caliente pueden manejar materiales de hasta 25 mm de espesor pero operan a temperaturas elevadas de 900-950°C.
Este artículo ha cubierto la definición, tipos, materiales, componentes, diseño, fabricación, costos y mantenimiento de los troqueles de estampado, proporcionando una referencia de ingeniería completa para el abastecimiento y especificación de herramientas de estampado. En BQUQ, hemos construido más de 2.000 troqueles de estampado en los últimos 20 años, con capacidades internas de diseño, mecanizado CNC, electroerosión por hilo y pruebas, garantizando que sus troqueles se fabriquen con los más altos estándares de precisión. Nuestro equipo de ingeniería ofrece análisis DFM gratuito y un servicio de cotización en 12 horas para todos los proyectos de troqueles de estampado, para que pueda recibir precios precisos y plazos de entrega dentro de un día hábil. Contáctenos en sc@bquq.com o WhatsApp +86 13713157787, o visite www.bquq.com para discutir sus requisitos de troqueles de estampado con nuestros ingenieros de aplicación.
