Tolerancias de Estampado de Precisión: Guía Completa
En el mundo del estampado de metales, la precisión es fundamental. Ya sea que fabrique componentes para la industria automotriz, aeroespacial, electrónica o dispositivos médicos, comprender y controlar las tolerancias es esencial para garantizar la funcionalidad de las piezas, el ajuste en el ensamblaje y la eficiencia de costos. Esta guía completa profundiza en las complejidades de las tolerancias de estampado de precisión, ofreciendo información práctica y mejores prácticas para ayudarlo a lograr resultados consistentes y de alta calidad.

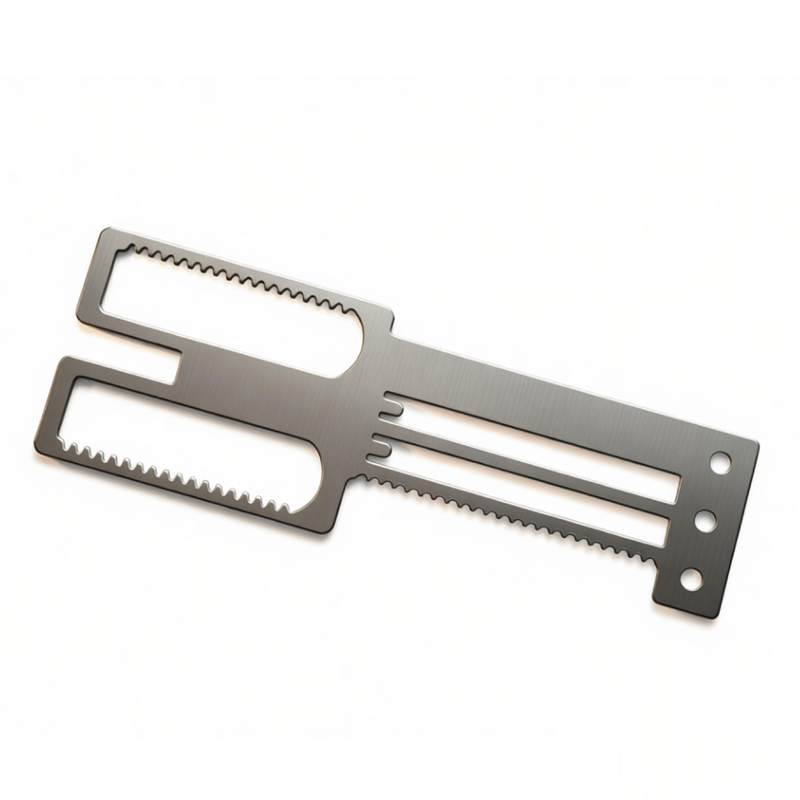

¿Qué son las tolerancias de estampado de precisión?
Las tolerancias de estampado de precisión se refieren a los límites permisibles de variación en las dimensiones, geometría y acabado superficial de una pieza estampada. Definen el rango aceptable dentro del cual se debe fabricar una pieza para que funcione correctamente. Las tolerancias se especifican en los planos de ingeniería y son cruciales para garantizar que las piezas encajen perfectamente, funcionen según lo previsto y cumplan con los estándares de calidad.
Por qué son importantes las tolerancias en el estampado de metales
Las tolerancias precisas son la base de una fabricación confiable. He aquí por qué son importantes:
Intercambiabilidad:
Las piezas de diferentes lotes de producción deben encajar sin modificaciones.Calidad y rendimiento:
Las tolerancias estrictas garantizan que los componentes cumplan con las especificaciones de diseño, lo que conduce a un mejor rendimiento del producto.Control de costos:
Las tolerancias excesivamente ajustadas aumentan los costos de producción debido a ciclos más lentos, inspecciones adicionales y mayores tasas de desecho. Un equilibrio óptimo de tolerancias ahorra dinero.Satisfacción del Cliente:
Cumplir con los requisitos de tolerancia genera confianza y reduce devoluciones o retrabajos.
Tipos Comunes de Tolerancias en Estampado
Tolerancias Dimensionales
Estas controlan dimensiones lineales como longitud, ancho, diámetro de agujero y espesor. Generalmente se expresan como valores ± (ej., 25.0 ± 0.1 mm). En estampado de precisión, las tolerancias dimensionales pueden variar desde estándar (±0.1 mm) hasta ultra ajustadas (±0.01 mm) según la aplicación.
Tolerancias Geométricas (GD&T)
El Dimensionamiento y Tolerancias Geométricas (GD&T) define forma, orientación y descentramiento. Los símbolos comunes incluyen planitud, paralelismo, perpendicularidad y concentricidad. Por ejemplo, un soporte estampado puede requerir una tolerancia de planitud de 0.05 mm para garantizar un sellado adecuado contra una superficie de acoplamiento.
Tolerancias de Acabado Superficial
La rugosidad superficial, medida en Ra (μm), es crítica para piezas que se deslizan contra otras o requieren una estética específica. El estampado puede lograr acabados desde 0.8 μm (fino) hasta 3.2 μm (grueso). La lubricación, el estado del troquel y la dureza del material afectan el acabado superficial.
Tolerancias Angulares
Los ángulos de curvatura en piezas estampadas deben mantenerse dentro de tolerancias angulares, a menudo ±1 o más ajustadas. Esto es vital para piezas que se anidan o requieren ángulos consistentes para el ensamblaje.
Factores que Afectan las Tolerancias de Estampado
Propiedades del Material
El tipo de material, espesor, dureza y dirección del grano influyen en el retorno elástico y la formabilidad. Por ejemplo, los aceros de alta resistencia tienen mayor retorno elástico, lo que requiere compensación en el diseño del troquel.
Calidad y Desgaste del Herramental
Los troqueles de precisión con acero endurecido, la holgura adecuada y el mantenimiento regular producen piezas consistentes. Los punzones o troqueles desgastados causan rebabas, desviaciones dimensionales y tolerancias geométricas deficientes.
Capacidad y Velocidad de la Prensa
El tonelaje, la rigidez, la velocidad y el paralelismo de la corredera de la prensa afectan la precisión de las piezas. Las prensas de alta velocidad pueden introducir vibraciones, reduciendo la capacidad de tolerancia.
Lubricación y Enfriamiento
Una lubricación adecuada reduce la fricción, el calor y el desgaste, ayudando a mantener las tolerancias. Un enfriamiento ineficaz puede provocar expansión térmica y cambios dimensionales.
Geometría y Complejidad de la Pieza
Las esquinas afiladas, las embuticiones profundas y los radios cerrados son más difíciles de controlar. Las formas simples con radios generosos logran tolerancias más ajustadas con mayor facilidad.
Estándares de la Industria para Tolerancias de Estampado
Los estándares comunes incluyen ISO 2768 (tolerancias generales), DIN 6930 (para estampados), JIS B 0411 y ANSI Y14.5 (GD&T). Siempre consulte el estándar relevante al especificar tolerancias. Para piezas de precisión, considere los grados IT (p. ej., IT7 a IT10) de ISO 286 para tolerancias de agujeros y ejes.
Consejos Prácticos para Lograr Tolerancias Ajustadas
Diseño para Fabricación (DFM):
Agregue muescas de alivio, evite esquinas afiladas y use radios consistentes.Selección de Material:
Elija materiales con propiedades estables y mínimo retorno elástico.Mantenimiento de Herramientas:
Inspeccione regularmente los troqueles para detectar desgaste y repárelos de inmediato.Control de Procesos:
Monitoree los parámetros de la prensa (tonelaje, velocidad) y use SPC para detectar desviaciones tempranas.Diseño de Troqueles Progresivos:
Para piezas complejas, use troqueles progresivos con orificios piloto y estaciones de acuñado para mantener la precisión.Lubricación:
Use lubricantes adecuados y aplíquelos de manera consistente.Inspección:
Utilice CMM, comparadores ópticos y calibres pasa/no pasa para la verificación.
Cómo especificar tolerancias en sus planos
La comunicación clara es esencial. Siga estos pasos:
Indique las unidades (mm) y las normas de referencia (p. ej., ISO 2768-m).
Utilice símbolos GD&T para características críticas.
Especifique las clases de tolerancia para operaciones de punzonado, conformado y perforado.
Proporcione los requisitos de acabado superficial con valores Ra.
Incluya una nota sobre desbarbado y condiciones de borde.
Desafíos comunes y soluciones
| Desafío | Solución |
|---|---|
| Formación de rebaba | Use matrices afiladas, juego adecuado (p. ej., 5-10% del espesor del material) y procesos de desbarbado. |
| Retorno elástico | Sobredoble o acuñe el material; use punzones de alta resistencia. |
| Desviación dimensional por sobrecarga | Implementar SPC, mantener el utillaje regularmente y estabilizar las condiciones de prensa. |
| Rayones superficiales | Mejorar la lubricación, pulir los troqueles y usar películas protectoras. |
| Ubicación inconsistente de agujeros | Usar agujeros piloto, asegurar la alineación del troquel y controlar el avance de la tira. |
Conclusión
Las tolerancias de estampado de precisión no son solo números en un plano; son un lenguaje crítico que define calidad, funcionalidad y costo. Al comprender los tipos de tolerancias, factores influyentes y mejores prácticas, puede trabajar eficazmente con su socio de estampado para producir piezas que cumplan con especificaciones exactas. Recuerde equilibrar tolerancias ajustadas con capacidad de fabricación para lograr resultados óptimos. Para servicios expertos de estampado metálico que brinden precisión constante, contacte a nuestro equipo hoy.
