Rugosidad superficial Ra vs Rz: Diferencias clave y guía de selección

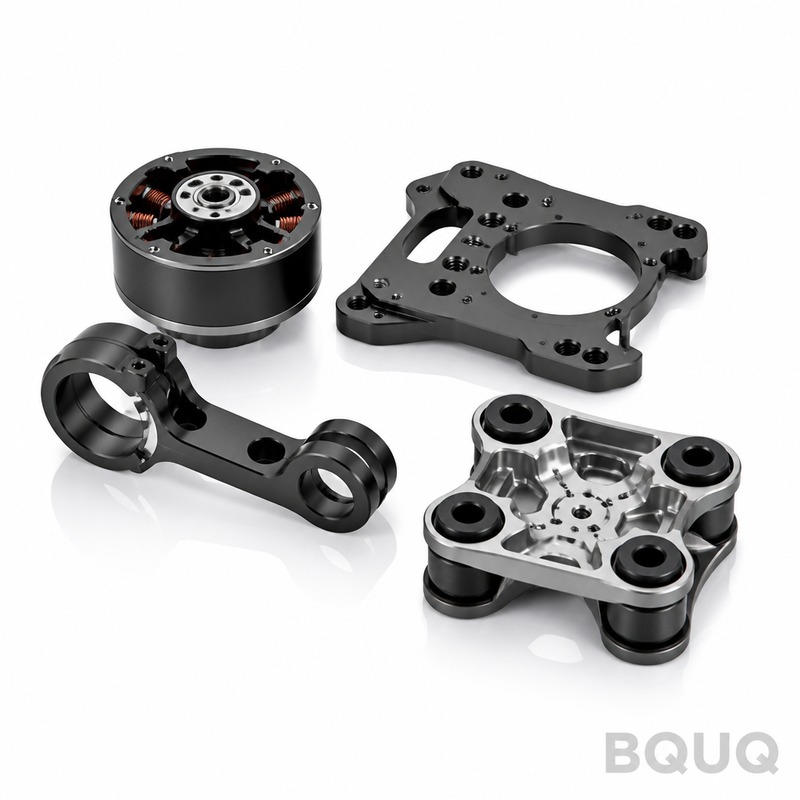

La rugosidad superficial es una especificación crítica en la fabricación de precisión, aunque a menudo se malinterpreta. La respuesta directa a "Comprendiendo la Rugosidad Superficial: Ra, Rz y Más Allá" es que Ra (Rugosidad Promedio) mide la media aritmética de todo el perfil de la superficie, mientras que Rz (Altura Máxima) mide el promedio de los cinco picos más altos y los cinco valles más profundos a lo largo de una longitud de muestreo. Para la mayoría de las piezas mecanizadas por CNC, Ra es el estándar predeterminado, pero Rz proporciona datos esenciales para superficies de sellado y aplicaciones de carga dinámica donde la geometría de los picos importa más que la suavidad promedio.

Definiendo Ra y Rz con Precisión

Ra, o Rugosidad Promedio Aritmética, es el parámetro más utilizado universalmente. Representa la desviación promedio del perfil de la superficie respecto a la línea media a lo largo de una longitud de evaluación establecida, típicamente 0,8 mm o 2,5 mm dependiendo de la norma. Por ejemplo, un acabado de fresado estándar produce Ra 1,6 µm, mientras que una superficie rectificada de precisión alcanza Ra 0,4 µm. El centro de mecanizado CNC de BQUQ mantiene rutinariamente Ra 0,8 µm para piezas estándar de aluminio y puede alcanzar Ra 0,2 µm con pasadas adicionales de pulido.

Rz, o Irregularidad de Altura de Diez Puntos, calcula la distancia promedio entre los cinco picos más altos y los cinco valles más profundos dentro de una longitud de muestreo. Este parámetro es más sensible a defectos aislados, rayones o vibraciones de mecanizado. Para una pieza con Ra 0,8 µm, el valor correspondiente de Rz típicamente varía de 4 a 6 µm. La relación de Rz a Ra (Rz/Ra) normalmente se sitúa entre 4:1 y 8:1 para superficies mecanizadas, pero puede superar 10:1 para superficies con marcas profundas de herramienta.

Comprendiendo la Relación Rz a Ra

La relación entre Ra y Rz no es lineal y varía según el proceso de mecanizado. Para operaciones de torneado, la relación Rz/Ra promedia 5,5:1. Para el rectificado, desciende a aproximadamente 4,5:1 porque la superficie tiene una distribución de picos más uniforme. Para la electroerosión (EDM), la relación puede alcanzar 8:1 debido a la estructura superficial similar a cráteres.

Cuándo Especificar Ra en Lugar de Rz

Ra es la especificación apropiada para el 85% de los componentes mecanizados. Proporciona un promedio confiable para superficies funcionales donde importa la suavidad general, como asientos de rodamientos, guías deslizantes y carcasas cosméticas. La medición es rápida, repetible y universalmente comprendida por los proveedores en todo el mundo. En BQUQ, recomendamos especificar Ra para piezas que requieren un rendimiento tribológico consistente, adhesión de recubrimientos o apariencia estética.

Para fines de control de calidad, Ra es más fácil de verificar con rugosímetros portátiles. Un instrumento estándar de piso de taller puede medir Ra con una precisión de ±0,05 µm en una superficie buena. El tiempo de evaluación es inferior a 30 segundos por punto de medición. Ra también se integra bien con sistemas de control estadístico de procesos, permitiendo el monitoreo en tiempo real del desgaste de herramientas y la estabilidad de la máquina durante las tiradas de producción.

Aplicaciones Críticas que Requieren Especificación de Rz

Rz se convierte en el parámetro rector para funciones de ingeniería específicas. Las superficies de sellado, particularmente para juntas tóricas y empaquetaduras, requieren valores controlados de Rz porque las alturas de los picos determinan las rutas de fuga. Una superficie con Ra 0,8 µm pero Rz 8 µm puede tener fugas, mientras que un Ra idéntico con Rz 4 µm sellará correctamente. Para cilindros hidráulicos, la especificación típica es Rz 4 µm como máximo, independientemente del valor de Ra.

Las superficies de soporte de carga dinámica, como lóbulos de levas, asientos de válvulas y dientes de engranajes, también exigen control de Rz. La concentración de tensiones en picos afilados puede iniciar grietas por fatiga, incluso cuando la rugosidad promedio parece aceptable. En estos casos, especificar tanto Ra como Rz asegura que la superficie tenga buenas propiedades promedio y ninguna geometría de picos dañina. Las especificaciones aeroespaciales como ASME B46.1 a menudo requieren control de parámetros duales para componentes críticos de seguridad.

Implicaciones de Costo de la Rugosidad Superficial

El acabado superficial afecta directamente el costo de fabricación a través del tiempo de ciclo, el desgaste de herramientas y las operaciones secundarias. Reducir Ra de 1,6 µm a 0,8 µm en una pieza de aluminio fresada por CNC aumenta el tiempo de mecanizado en aproximadamente un 20%. Una reducción adicional a Ra 0,4 µm requiere pasadas de acabado adicionales, aumentando el costo en un 40% sobre el acabado estándar. Alcanzar Ra 0,2 µm en acero inoxidable puede requerir rectificado o lapidado, lo que multiplica el costo por 2,5 a 3 veces en comparación con el torneado estándar.

Normas y Equipos de Medición de Rugosidad Superficial

Las dos normas dominantes para la medición de rugosidad superficial son ISO 4287 y ASME B46.1. Ambas definen Ra y Rz con fundamentos matemáticos similares, pero difieren en la selección de filtros y las convenciones de longitud de evaluación. ISO 4287 utiliza un filtro gaussiano con una longitud de onda de corte típicamente establecida en 0,8 mm para superficies mecanizadas generales. La longitud de evaluación es cinco veces el corte, dando un recorrido total de medición de 4 mm.

Los rugosímetros de contacto siguen siendo las herramientas de medición más comunes, utilizando un palpador de diamante con un radio de punta de 2 µm o 5 µm. El palpador recorre la superficie a una velocidad constante de 0,5 mm/s, y la resolución vertical alcanza 0,01 µm. Para materiales más blandos como el aluminio, la fuerza del palpador se limita a 0,75 mN para prevenir la deformación de la superficie durante la medición. Los métodos ópticos sin contacto, como la interferometría de luz blanca, ofrecen escaneos de área más rápidos pero requieren superficies limpias y reflectantes y son menos portátiles para uso en piso de taller.

Recomendaciones Prácticas para Ingenieros

Al redactar una especificación de rugosidad superficial, comience definiendo el requisito funcional en lugar de copiar un valor genérico. Para superficies deslizantes, especifique Ra 0,4 µm a 0,8 µm y verifique que Rz se mantenga por debajo de 6 µm. Para sellos estáticos, especifique Rz directamente con un máximo de 3,2 µm. Para superficies cosméticas, Ra 1,6 µm suele ser suficiente y rentable. Considere siempre la maquinabilidad del material; alcanzar Ra 0,4 µm en aluminio es sencillo, pero el mismo acabado en titanio requiere herramientas especializadas y aumenta el tiempo de ciclo en un 50%.

Incluya tanto Ra como Rz en el plano cuando la función de la pieza sea crítica. Esta especificación dual previene la ambigüedad y obliga al maquinista a controlar todo el perfil de la superficie, no solo el promedio. Para producción por lotes, exija al proveedor un informe de rugosidad superficial con al menos tres puntos de medición por superficie crítica. Las ubicaciones de medición deben marcarse en el plano para asegurar consistencia entre la inspección de la primera pieza y las inspecciones de producción.

Consejos Tipo FAQ para la Especificación de Acabado Superficial

Pregunta: ¿Cuál es el Ra mínimo práctico para fresado CNC estándar? Respuesta: Para aluminio, Ra 0,4 µm es alcanzable con mecanizado de alta velocidad y geometría de herramienta adecuada. Para acero inoxidable, Ra 0,8 µm es un límite de producción realista sin rectificado. Por debajo de estos valores, considere el rectificado o pulido como operaciones secundarias.

Pregunta: ¿Cómo afecta la rugosidad superficial a la calidad del anodizado? Respuesta: Los recubrimientos anodizados siguen el perfil superficial subyacente. Una pieza con Ra 0,8 µm producirá una superficie anodizada con Ra 1,2 µm debido a las variaciones en el espesor del recubrimiento. Para anodizado decorativo, especifique Ra 0,4 µm antes del anodizado para mantener una apariencia uniforme.

Pregunta: ¿Por qué mi proveedor cotiza precios más altos para Ra 0,4 µm en acero? Respuesta: El acero requiere velocidades de corte más lentas y más cambios de herramienta para lograr acabados finos debido al endurecimiento por deformación y la formación de filo de corte acumulado. El aumento de costo refleja el tiempo de mecanizado adicional y la necesidad de insertos de carburo de grado superior o CBN.

Conclusión

Comprender los parámetros de rugosidad superficial es esencial para especificar piezas fabricables y funcionales. Ra sigue siendo la especificación principal para la mayoría de las aplicaciones debido a su simplicidad y repetibilidad, pero Rz proporciona información crítica sobre la geometría de los picos que afecta el sellado, la fatiga y el comportamiento de contacto. En BQUQ, recomendamos especificar ambos parámetros para superficies funcionales y comunicar la norma de medición (ISO 4287) en el plano. Nuestro equipo de ingeniería ayuda a los clientes a seleccionar objetivos de acabado apropiados que equilibren rendimiento y costo, evitando la sobre-especificación que infla innecesariamente los gastos de producción.
