Fabricación de Resortes por Estampado: Proceso, Materiales y Consejos

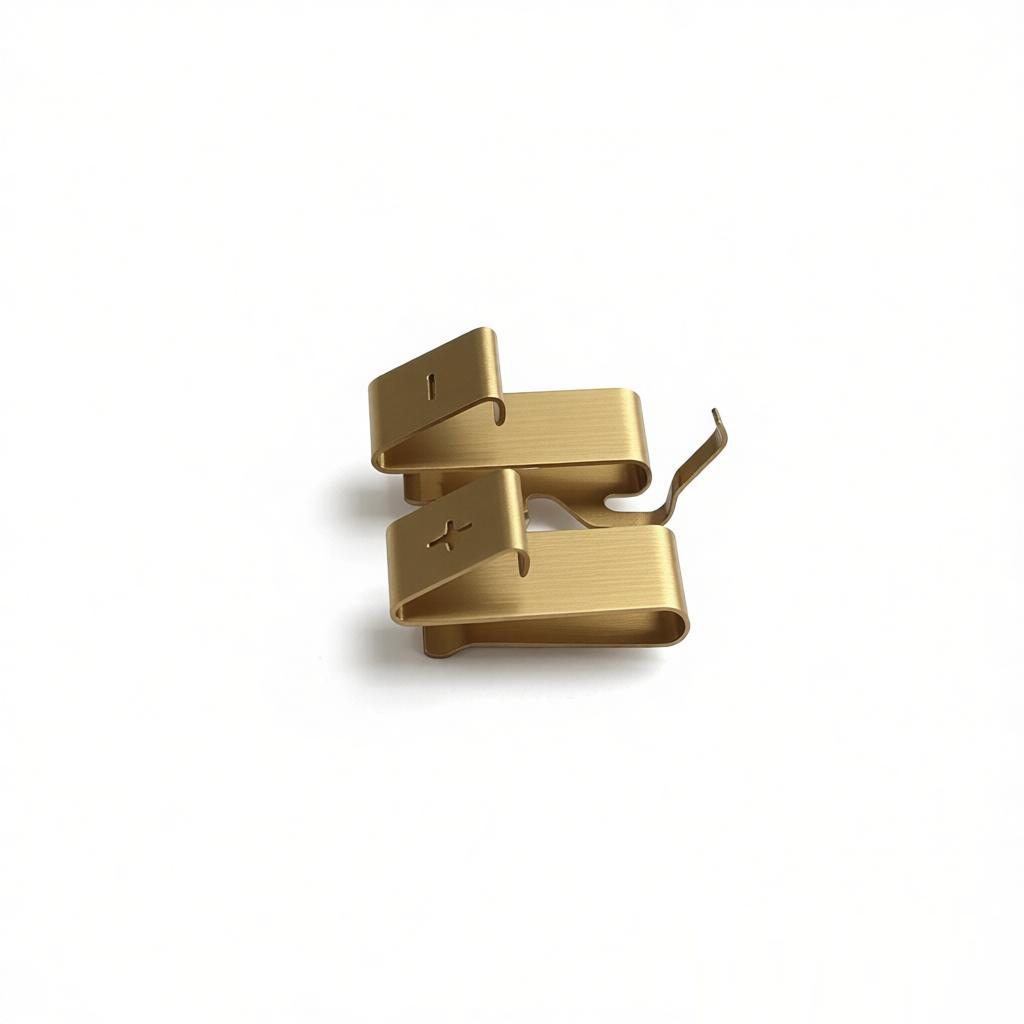

Introducción
La fabricación de resortes estampados es un proceso especializado que combina el estampado de precisión con la ingeniería de resortes. Los resortes fabricados mediante estampado se utilizan ampliamente en aplicaciones automotrices, electrónicas e industriales debido a su rentabilidad, repetibilidad y capacidad para producir formas complejas. Esta guía cubre el proceso, los materiales, los consejos de diseño y los desafíos comunes para ayudarlo a dominar la producción de resortes estampados.
¿Qué es la fabricación de resortes estampados?
La fabricación de resortes estampados implica producir resortes alimentando una tira de metal a través de un troquel de estampado progresivo. El troquel realiza una serie de operaciones (corte, conformado, doblado y, a veces, acuñado) para crear la forma final del resorte. A diferencia de los resortes de alambre tradicionales, los resortes estampados se fabrican a partir de chapa metálica y pueden incluir características como orificios de montaje, lengüetas o curvaturas en una sola pieza. Este método es ideal para la producción de alto volumen y garantiza una calidad constante.
Materiales clave utilizados en resortes estampados
Elegir el material adecuado es fundamental para el rendimiento, la vida útil a fatiga y el costo del resorte. A continuación se presentan los materiales comunes y sus propiedades.
| Material | Propiedades clave | Aplicaciones comunes |
|---|---|---|
| Acero para resortes (p. ej., 1075, 1095) | Alta resistencia a la fluencia, buena resistencia a la fatiga, bajo costo | Sujetadores automotrices, ballestas, resortes pequeños |
| Acero inoxidable (p. ej., 301, 304, 17-7 PH) | Resistencia a la corrosión, buena formabilidad, resistencia moderada | Dispositivos médicos, equipos de alimentos, uso exterior |
| Bronce fosforado (C51000, C52100) | Excelente conductividad eléctrica, resistencia a la corrosión, bajo coeficiente de fricción | Contactos eléctricos, conectores, resortes de interruptores |
| Cobre Berilio (C17200) | Muy alta resistencia, excelente conductividad, no magnético | Aeroespacial, militar, conectores de alta fiabilidad |
Consejos para la selección de materiales
Considere el entorno operativo (temperatura, humedad, productos químicos), la fuerza y deflexión requeridas, y el costo. Para aplicaciones de alto ciclo, elija materiales con buena vida a fatiga como acero inoxidable o cobre berilio.
El proceso de estampado paso a paso
1. Preparación del material y troquelado
Las tiras de metal se desenrollan y se alimentan a una prensa equipada con un troquel de corte. El troquel corta la forma exterior del resorte, a menudo incluyendo agujeros piloto para alineación. Las tolerancias son ajustadas, típicamente ±0.05 mm. Se aplica lubricación para reducir el desgaste del troquel y evitar el agarrotamiento.
2. Conformado y Doblado
En estaciones posteriores, la tira se somete a operaciones de conformado: doblado, acuñado y embutición para crear brazos de resorte, bucles o características anguladas. Los troqueles progresivos realizan estos pasos en secuencia. Para geometrías complejas, pueden ser necesarias operaciones secundarias como el tratamiento térmico.
3. Tratamiento Térmico (Alivio de Tensiones)
Algunos materiales, especialmente el acero para resortes, requieren alivio de tensiones después del conformado para eliminar tensiones internas y mejorar la elasticidad. Esto se realiza en un horno de atmósfera controlada a 250–450 °C durante 15–60 minutos. El sobrecalentamiento puede causar descarburación y reducir la fuerza del resorte.
4. Acabado y Tratamiento Superficial
Las piezas se limpian para eliminar lubricantes. Los tratamientos superficiales adicionales incluyen pasivación para acero inoxidable, fosfatado para resistencia a la corrosión o niquelado para conductividad. La inspección con comparadores ópticos o máquinas de medición por coordenadas (CMM) garantiza la precisión dimensional.
Consideraciones de diseño para resortes de estampado
Espesor del material:
Afecta la fuerza y la flexibilidad. Un material más grueso proporciona mayor fuerza, pero requiere radios de curvatura más grandes.Radios de curvatura:
Las curvaturas pronunciadas generan concentraciones de tensión. Utilice un radio mínimo de 1 a 2 veces el espesor del material.Dirección del grano:
Doblar a través del grano reduce el agrietamiento. Asegúrese de que la orientación de la pieza esté alineada con la dirección de laminación de la tira.Ángulos de desmoldeo:
Incluya un ángulo de desmoldeo de 1 a 3 grados para facilitar la liberación del troquel.Predicción de la tasa de resorte:
Utilice el análisis de elementos finitos (FEA) para predecir la constante del resorte y asegurar que cumpla con los requisitos.
Defectos comunes y cómo evitarlos
Retorno elástico:
Recuperación elástica después del conformado. Compense sobredoblando o usando operaciones de acuñado.Grietas:
Causadas por curvaturas pronunciadas o material inadecuado. Aumente el radio de curvatura o recocido el material.Variación dimensional:
Desgaste de la herramienta o espesor inconsistente de la tira. Realice mantenimiento regular del troquel y utilice piezas en bruto de precisión.Rebabas:
Se forman durante el punzonado si la holgura del troquel es demasiado grande. Reduzca la holgura o agregue un paso de desbarbado secundario.Distorsión durante el tratamiento térmico:
Calentamiento o temple no controlados. Utilice accesorios para mantener la forma y controle la rampa de temperatura.
Consejos prácticos para resortes de estampado de alta calidad
Optimice el diseño del troquel:
Utilice troqueles progresivos con estaciones separadas para cada operación para minimizar la manipulación y reducir defectos.Seleccione el lubricante adecuado:
Utilice lubricantes de alta resistencia de película para el conformado profundo. Evite aceites clorados en acero inoxidable para prevenir la corrosión.Monitoreo del desgaste de la herramienta:
Verifique regularmente los bordes del punzón y la matriz. Las herramientas desafiladas causan rebabas y desviaciones dimensionales.Control de avance de la tira:
Utilice sistemas de avance servo para garantizar un indexado preciso y reducir el desperdicio.Realice inspección en proceso:
Implementar control estadístico de procesos (SPC) en dimensiones críticas como altura del resorte y fuerza.Asociarse con un fabricante experimentado:
Para tiradas complejas o de alto volumen, trabaje con un experto en estampado que comprenda la dinámica de resortes y el comportamiento de los materiales.
Aplicaciones de los resortes estampados
Los resortes estampados aparecen en innumerables productos: conectores de ajuste a presión en electrónica, resortes de retorno en interruptores, resortes de torsión en asientos automotrices y resortes de contacto en terminales de batería. Su bajo costo y alta precisión los hacen indispensables en la producción en masa.
Conclusión
La fabricación de resortes por estampado es una combinación de ciencia de materiales, diseño de herramientas y control de procesos. Al comprender los materiales, seguir un proceso de estampado robusto y aplicar consejos prácticos de diseño y fabricación, puede lograr resortes confiables y de alto rendimiento. Ya sea que esté diseñando un nuevo producto u optimizando la producción existente, estos conocimientos le ayudarán a producir resortes estampados consistentes y duraderos. Para soluciones personalizadas de resortes estampados, contáctenos para analizar su proyecto.
