Plazos de entrega de troqueles de estampado: Del diseño a la primera pieza en semanas

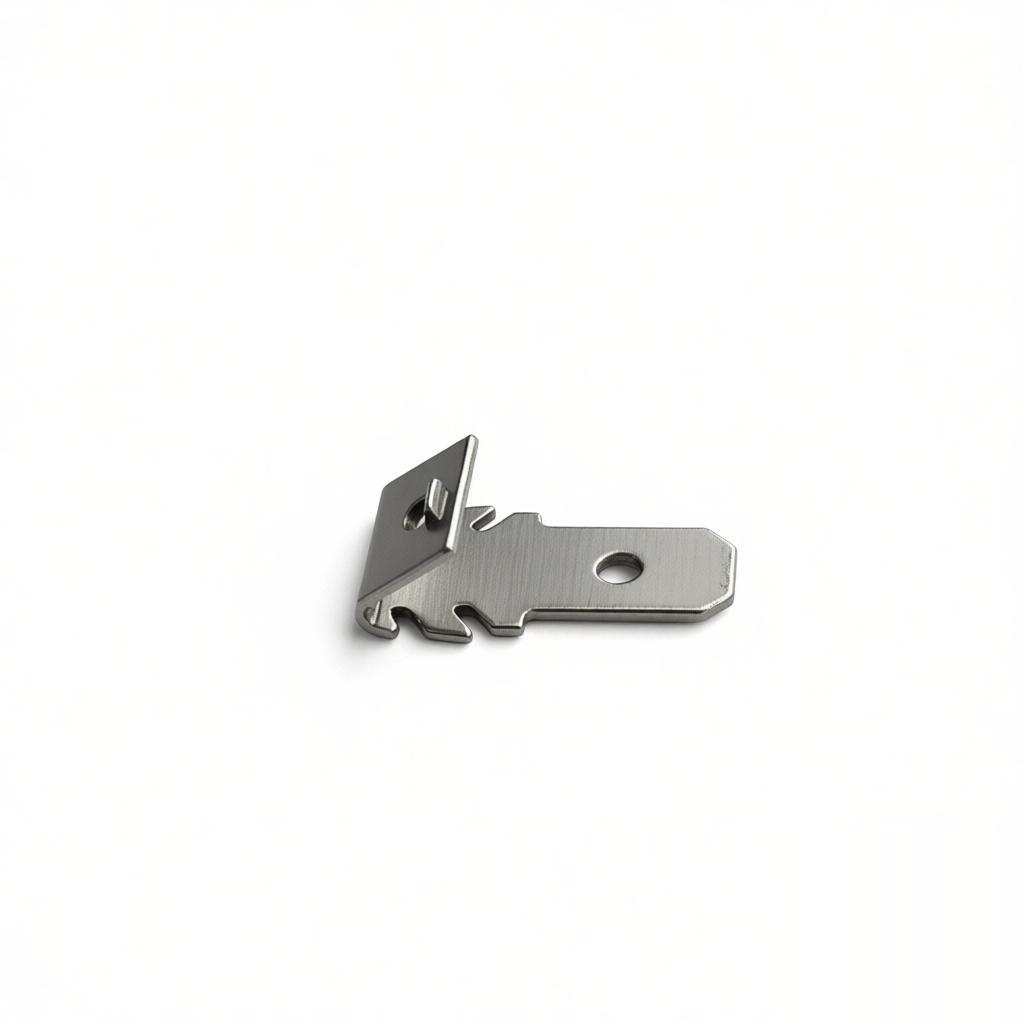

**¿Cuánto Tiempo se Tarda en Fabricar un Troquel de Estampado?**
Un troquel progresivo estándar para piezas de chapa metálica (espesor de 0,5 a 3,0 mm) suele tardar de **4 a 8 semanas** desde los datos CAD finalizados hasta la primera inspección de la pieza. Los troqueles de corte simple se pueden entregar en **2 o 3 semanas**, mientras que los troqueles complejos, de alta cavidad o de transferencia a gran escala requieren de **10 a 14 semanas**. En BQUQ, nuestra trayectoria de 20 años en Dongguan demuestra que el 75% de nuestros proyectos de troqueles de estampado se encuentran dentro del plazo de 4 a 6 semanas, siempre que la geometría de la pieza esté congelada y el material esté disponible.
El Proceso de Fabricación del Troquel: Desglose Semana a Semana
Comprender el cronograma requiere desglosar el flujo de trabajo de ingeniería. Para un troquel progresivo de complejidad media (8-12 estaciones), el programa es el siguiente:
| **Fase** | **Duración** | **Actividades Clave** | **Estándar BQUQ** | :--- | :--- | :--- | :--- | **1. DFM y Viabilidad** | 3-5 días | Análisis CAD, selección de material, cálculo de tonelaje, estimación de costos | Informe DFM con simulación 3D del diseño de la tira | **2. Diseño del Troquel** | 5-7 días | Diseño de la tira, diseño de estaciones, cálculo de la fuerza del resorte, colocación de los canales de refrigeración (para aleaciones de alta temperatura) | Modelo 3D completo con lista de materiales (BOM) y DXF para electroerosión por hilo (wire EDM) | **3. Adquisición de Material** | 3-10 días | Acero (D2, DC53, SKD11, ASP23), insertos de carburo, pasadores guía, resortes | Acero nacional (stock en Dongguan) en 3 días; importado (JIS) en 7-10 días | **4. Mecanizado y Rectificado** | 7-14 días | Fresado CNC (tolerancia ±0.005 mm), rectificado de superficies (planitud 0.003 mm), electroerosión por hilo (velocidad de corte 0.2 mm/min) | CNC de 5 ejes y electroerosión por hilo de 0.1 mm para acero endurecido (HRC 58-62) | **5. Ensamblaje y Ajuste** | 4-6 días | Ensamblaje del portatroqueles, alineación de punzones y matrices, verificación de holgura (0.03-0.05 mm por lado) | Prensa de prueba a 80-120 golpes por minuto | **6. Prueba y Primera Pieza** | 2-4 días | Inspección dimensional (CMM), verificación del acabado superficial (Ra 0.8 µm), medición de la altura de rebaba (<0.05 mm) | Informe de primera pieza 100% dentro de las 24 horas posteriores a la prueba |
|---|
**Total: 24-46 días hábiles** (aproximadamente 5-9 semanas calendario). La ruta crítica es casi siempre la etapa de electroerosión por hilo para el acero para herramientas endurecido, que no se puede acelerar sin arriesgar la precisión dimensional.
Factores Críticos que Extienden o Acortan el Plazo de Entrega
**1. Complejidad del Troquel y Número de Estaciones** Un troquel de corte simple con 1-2 estaciones tarda 2 semanas. Un troquel progresivo con más de 15 estaciones (conformado, acuñado, roscado) requiere 8 semanas. Cada estación adicional añade 2-3 días para el diseño y 1-2 días para el mecanizado. Por ejemplo, un troquel progresivo para disipadores de calor con 20 estaciones y un paso de conformado de lamas tardará de 9 a 10 semanas.
**2. Dureza del Material y Grado del Acero** El uso de acero pre-endurecido (por ejemplo, P20 a HRC 30) permite mecanizar antes del tratamiento térmico, ahorrando de 3 a 4 días. Sin embargo, para series de producción que superen las 500,000 piezas, especificamos DC53 o ASP23 (HRC 60-62), lo que requiere un tratamiento térmico al vacío (austenización a 1,050°C, revenido a 520°C) que añade de 4 a 5 días al cronograma.
**3. Requisitos de Tolerancia** Las tolerancias estándar de estampado son ±0.1 mm. Si su plano requiere ±0.02 mm (común en conectores electrónicos), debemos utilizar electroerosión por hilo con 3 pasadas y rectificado óptico, lo que extiende la fase de mecanizado en un 40%. Por el contrario, una tolerancia de ±0.2 mm para soportes de automoción puede reducir el plazo total de entrega en un 20% porque omitimos el lapeado final.
**4. Troquel de Prototipo vs. Troquel de Producción** Para prototipos funcionales, ofrecemos un **troquel duro rápido de 3 días** utilizando aluminio 7075 o acero de bajo carbono para tiradas de menos de 1,000 piezas. Esto no es un troquel de estampado en el sentido de producción, pero valida el diseño de la tira. Un troquel de producción completo a partir del mismo diseño toma las 5-6 semanas estándar.
Tabla de Datos: Plazos de Entrega Típicos por Tipo de Troquel (Datos Históricos de BQUQ)
| **Tipo de Troquel** | **Estaciones** | **Tamaño de Pieza (mm)** | **Grado de Acero** | **Plazo de Entrega Típico** | **Rango de Costo (USD)** | **Máx. Golpes/min** | :--- | :--- | :--- | :--- | :--- | :--- | :--- | Troquel de Corte Simple | 1-2 | <100 x 100 | D2 | 2-3 semanas | $1,500–$3,000 | 200 | Troquel Compuesto (corte + embutición) | 3-5 | <200 x 200 | DC53 | 3-4 semanas | $3,500–$6,000 | 120 | Troquel Progresivo (estándar) | 8-12 | <150 x 150 | SKD11 | 4-6 semanas | $6,000–$12,000 | 150 | Troquel Progresivo (alta precisión) | 12-20 | <100 x 100 | ASP23 | 6-8 semanas | $12,000–$25,000 | 100 | Troquel de Transferencia (piezas grandes) | 4-6 | >300 x 300 | D2 + carburo | 8-10 semanas | $20,000–$40,000 | 60 | Troquel con Insertos de Carburo (millones de piezas) | 10-15 | <50 x 50 | Carburo (WC-Co) | 10-14 semanas | $30,000–$60,000 | 300 |
|---|
Cómo Comprimir el Plazo de Entrega de su Troquel Sin Sacrificar la Calidad
**1. Congele el Diseño desde el Principio** La causa número uno del retraso en el cronograma son las órdenes de cambio de ingeniería (ECO) durante la fase de diseño. Recomendamos un **punto de congelación del diseño** en la etapa de DFM. Si cambia el radio de curvatura de R0.5 a R0.3, debemos volver a cortar el punzón y volver a tratar térmicamente, añadiendo 5 días hábiles.
**2. Proporcione las Especificaciones de Acabado Superficial y Rebaba por Adelantado** Si envía un requisito vago de "borde liso", nuestros ingenieros asumirán Ra 1.6 µm, lo que requiere pulido adicional. Defina **Ra 0.8 µm o mejor** y **altura de rebaba inferior a 0.03 mm** en la orden de compra (PO). Esto evita retrabajos y nos permite programar las pasadas de acabado de electroerosión correctas desde el primer día.
**3. Utilice Portatroqueles y Componentes Estándar** En BQUQ, mantenemos un inventario de portatroqueles estándar (Futaba y Misumi) para tamaños de hasta 300 mm x 300 mm. Especificar un portatroquel estándar en su solicitud de cotización (RFQ) reduce el tiempo de ensamblaje en 2 días. Las bases de troquel personalizadas con canales de refrigeración por agua añaden de 3 a 4 días.
**4. Procesamiento en Paralelo para la Prueba** Realizamos la prueba en una prensa dedicada (AIDA de 80 toneladas) mientras el troquel aún se está ajustando finamente. Esto significa que podemos comenzar a estampar tiras de prueba 48 horas antes que con un proceso secuencial. Para troqueles de alta velocidad (más de 300 GPM), también realizamos una verificación con cámara térmica para asegurar que la temperatura del troquel se mantenga por debajo de 60°C durante la operación continua.
El Retraso Oculto: El Tratamiento Térmico del Acero para Herramientas
Muchos compradores subestiman el cuello de botella del tratamiento térmico. Para troqueles que requieren endurecimiento al vacío: - **Pre-calentamiento** a 600°C, luego **austenización** a 1,030–1,080°C (según el grado) - **Temple** con nitrógeno a alta presión (6 bar) hasta 50–60°C - **Doble revenido** a 500–550°C durante 2 horas por ciclo
Este ciclo toma de 4 a 5 días hábiles. Si su troquel tiene secciones delgadas (<5 mm), debemos usar una velocidad de temple más lenta para evitar grietas, añadiendo de 1 a 2 días. Para pedidos urgentes, podemos usar un tratamiento en baño de sales que es un 30% más rápido, pero está limitado al acero D2 y a espesores inferiores a 80 mm.
Consejos Estilo Preguntas Frecuentes para Ingenieros y Gerentes de Compras
**P: ¿Puedo obtener un troquel de estampado en 1 semana para una pieza crítica?** Sí, pero solo para un troquel de corte simple (una estación) con acero pre-endurecido (P20) y tolerancias de ±0.15 mm. La prima de costo es del 50-100% debido al mecanizado en horas extras y al tratamiento térmico acelerado. Hemos hecho esto para troqueles de reemplazo de emergencia en el mercado de autopartes.
**P: ¿El material de la pieza afecta el plazo de entrega del troquel?** Indirectamente. Si está estampando acero inoxidable (304) o acero de alta resistencia (DP780), el troquel necesita holgura adicional (10-15% por lado) y, a menudo, un recubrimiento DLC en el punzón. El recubrimiento (PVD o CVD) añade de 2 a 3 días. El acero dulce estándar (SPCC) no afecta el cronograma del troquel.
**P: ¿Cuál es la forma más rápida de obtener una cotización?** Envíe un archivo STEP o IGES con el grado del material, el espesor, el volumen anual y las tolerancias requeridas. Nuestro equipo de cotización responde dentro de las 12 horas con un comentario DFM, un plazo de entrega firme y un desglose de costos. No cobramos por la evaluación DFM inicial.
Conclusión: Planifique para 5 Semanas, Espere 6 y Comunique con Anticipación
En resumen, la respuesta realista a "¿Cuánto tiempo se tarda en fabricar un troquel de estampado?" es de **4 a 6 semanas para el 80% de los troqueles de producción**, asumiendo un diseño congelado y grados de acero estándar. Los troqueles de alta complejidad con insertos de carburo o funciones de transferencia se extenderán a 10-14 semanas. La forma más efectiva de reducir el plazo de entrega no es apurar al mecanizador, sino eliminar los cambios de diseño y especificar las tolerancias correctamente.
