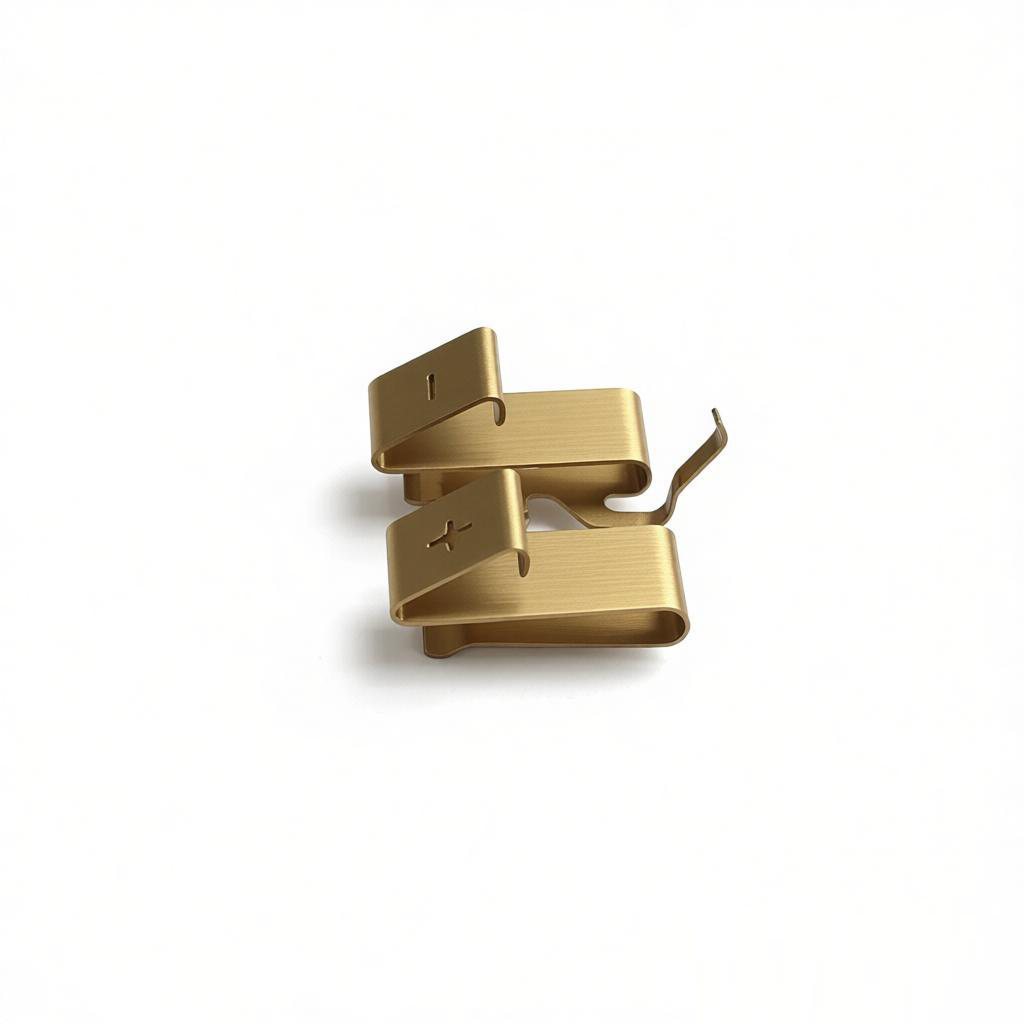

Diseño de Resortes de Contacto tipo Shrapnel: 6 Consejos para un Mejor Rendimiento
1. Elige el material adecuado para tu resorte
La selección del material para resortes de contacto tipo shrapnel es crítica para el rendimiento y la durabilidad. Los materiales comunes incluyen cobre berilio, bronce fosforoso y acero inoxidable. El cobre berilio ofrece excelente conductividad y resistencia a la fatiga, ideal para aplicaciones de alto ciclo. El bronce fosforoso proporciona buena resistencia a la corrosión y conductividad moderada, adecuado para entornos hostiles. El acero inoxidable es rentable pero tiene menor conductividad. Considera la temperatura de operación, la carga de corriente y los factores ambientales al elegir. Un análisis exhaustivo asegura que el resorte mantenga una fuerza de contacto constante con el tiempo.
Además, el grosor del material y el temple afectan las propiedades del resorte. Los materiales más delgados permiten mayor flexibilidad pero reducen la capacidad de transporte de corriente. Los procesos de temple, como el tratamiento térmico, pueden mejorar la resistencia y la elasticidad. Trabaja con tu fabricante para seleccionar el grado y grosor de material óptimos para tu aplicación específica. Probar prototipos en condiciones esperadas puede validar la elección.
2. Optimiza la geometría del resorte para una fuerza constante
La geometría de un resorte de contacto tipo shrapnel —como su longitud, ancho, radio de curvatura y número de curvas— influye directamente en la fuerza de contacto. Un resorte bien diseñado proporciona una fuerza constante en su rango de deflexión, asegurando un contacto eléctrico confiable. Utiliza análisis de elementos finitos (FEA) para simular curvas de fuerza-deflexión e identificar concentraciones de tensión. Evita esquinas afiladas que puedan causar grietas por fatiga. En su lugar, incorpora radios generosos para distribuir la tensión de manera uniforme.
Considere la deflexión de trabajo del resorte: una deflexión excesiva puede causar deformación permanente (asentamiento), mientras que una muy pequeña puede resultar en una fuerza de contacto inadecuada. Diseñe una constante elástica (fuerza por unidad de deflexión) que se ajuste a los requisitos de la aplicación. Para entornos de alta vibración, una constante elástica más alta ayuda a mantener el contacto. Para aplicaciones de baja fuerza, priorice una constante elástica baja para minimizar el desgaste. La creación de prototipos y las pruebas iterativas son esenciales para ajustar la geometría.
3. Controle las Tolerancias de Fabricación
Se necesitan tolerancias ajustadas para que los resortes de contacto de metralla funcionen de manera consistente. Las variaciones dimensionales pueden provocar una fuerza de contacto desigual, desalineación o falla en el acoplamiento adecuado. Durante el estampado, el desgaste de las herramientas puede causar desviaciones progresivas. Implemente un control estadístico de procesos (SPC) para monitorear dimensiones críticas como el espesor, el ancho y los ángulos de curvatura. Los programas regulares de mantenimiento y reemplazo de herramientas evitan la desviación.
Especifique tolerancias aceptables en sus planos, pero evite tolerancias demasiado ajustadas que aumenten el costo. Trabaje con su socio de estampado de metales para definir límites rentables basados en la función. Utilice técnicas de estampado de precisión como matrices progresivas con bordes de punzonado fino para una mejor precisión. Para resortes mecanizados por CNC, un control estricto de los parámetros de corte garantiza la repetibilidad. Las inspecciones de calidad utilizando máquinas de medición por coordenadas o comparadores ópticos pueden detectar desviaciones temprano.
4. Considere la Resistencia de Contacto y la Capacidad de Transporte de Corriente
La función principal de un resorte de contacto es conducir electricidad de manera confiable. La resistencia de contacto debe ser baja y estable. Los factores incluyen la resistividad del material, el acabado superficial y la presión de contacto. Utilice materiales con alta conductividad (por ejemplo, aleaciones de cobre). Aplique recubrimientos adecuados como oro, plata o estaño para evitar la oxidación y reducir la resistencia. El recubrimiento de oro es el mejor para señales de baja corriente, mientras que la plata es adecuada para aplicaciones de alta corriente. Asegúrese de que el espesor del recubrimiento cumpla con los requisitos sin descamarse.
La capacidad de carga de corriente depende del área de la sección transversal y la gestión térmica. Calcule la sección mínima para evitar el sobrecalentamiento. Para corrientes altas, considere usar múltiples puntos de contacto o dimensiones de resorte más grandes. Incorpore disipadores de calor o ventilación si es necesario. La fuerza de contacto debe ser lo suficientemente alta para romper las películas superficiales, pero no tan alta que cause desgaste excesivo. El equilibrio es clave.
5. Diseño para durabilidad y vida a fatiga
Los resortes de contacto tipo metralla a menudo soportan millones de ciclos, por lo que la resistencia a la fatiga es primordial. Evite concentradores de tensión como muescas, rebabas o cambios bruscos en la sección transversal. La tensión en la deflexión máxima debe estar muy por debajo del límite de resistencia del material. Utilice tratamientos de alivio de tensiones como horneado o vibrado para reducir las tensiones residuales del estampado.
Considere el entorno operativo: temperaturas extremas, humedad y gases corrosivos pueden acelerar la fatiga. Seleccione materiales con buena resistencia a la fatiga por corrosión. Aplique recubrimientos o chapados protectores. Además, diseñe el resorte para que funcione dentro de su rango elástico; nunca exceda el punto de fluencia. Pruebe prototipos bajo pruebas de vida acelerada para predecir la vida a fatiga. Los datos de estas pruebas pueden guiar mejoras en el diseño, como aumentar el radio de curvatura o cambiar el espesor del material.
6. Colabore con fabricantes experimentados
Asociarse con un fabricante experto en estampado de metales y piezas de precisión CNC puede marcar la diferencia entre un diseño mediocre y un resorte de alto rendimiento. Pueden ofrecer información sobre Diseño para Fabricabilidad (DFM), sugerir materiales alternativos e identificar problemas potenciales de manera temprana. Busque un fabricante con experiencia en resortes de contacto tipo metralla y un historial de producción confiable.
Durante la fase de diseño, comparta sus requisitos y limitaciones de rendimiento. Pueden ejecutar simulaciones, construir prototipos y realizar pruebas de validación. También, discuta la optimización de costos: a veces un pequeño cambio en el diseño puede reducir significativamente los costos de herramientas y producción sin sacrificar el rendimiento. La comunicación continua garantiza que el producto final cumpla exactamente con sus necesidades. Confíe en su equipo de ingeniería para ayudarle a lograr un mejor rendimiento y una vida útil más larga.
