Estampado Progresivo vs. Transferencia: Diferencias Clave Explicadas

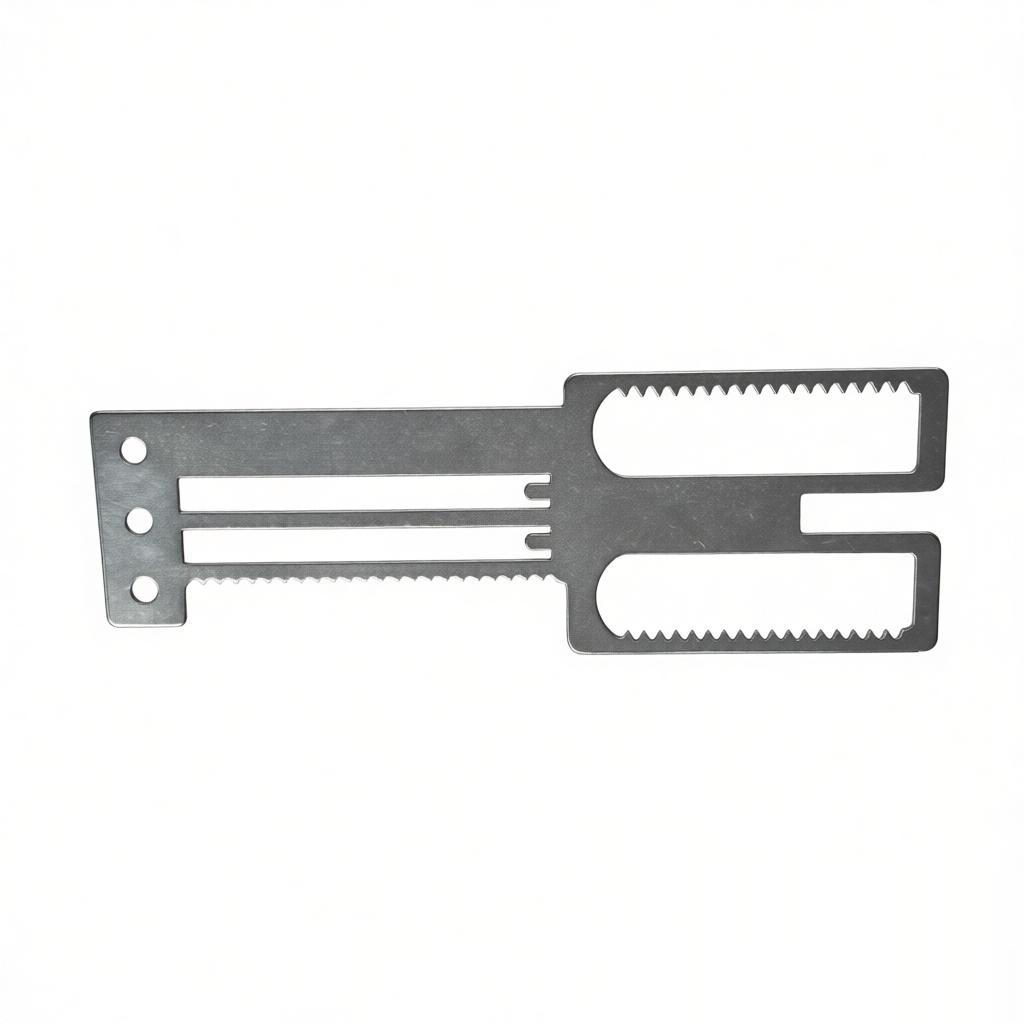

Introducción al Estampado Progresivo y por Transferencia
En el estampado de metales, dos de los métodos de producción de alto volumen más comunes son el estampado progresivo y el estampado por transferencia. Ambos se utilizan para crear piezas metálicas complejas a partir de bobinas de chapa, pero difieren significativamente en proceso, utillaje y aplicación. Comprender estas diferencias es crucial para los fabricantes que buscan una eficiencia, rentabilidad y calidad de pieza óptimas. Este artículo ofrece una comparación detallada para ayudarle a elegir el método adecuado para su próximo proyecto.
¿Qué es el Estampado Progresivo?
El estampado progresivo implica alimentar una bobina de tira metálica a través de una serie de estaciones de estampado dentro de una sola prensa. Cada estación realiza una operación específica (corte, doblado, embutición, acuñado, etc.) a medida que la tira avanza. La pieza permanece unida a la tira portadora hasta la estación final, donde se corta. Este método está altamente automatizado y es ideal para la producción de alto volumen de piezas pequeñas y medianas con geometría consistente.
¿Qué es el Estampado por Transferencia?
El estampado por transferencia utiliza múltiples prensas o una sola prensa con varias estaciones, pero la pieza se mueve físicamente (transfiere) de una estación a la siguiente mediante un sistema de transferencia mecánico, a menudo usando dedos o rieles. A diferencia del estampado progresivo, la pieza se separa completamente de la tira después de la primera operación y luego se mueve de forma independiente. Este método es adecuado para piezas más grandes, embuticiones profundas y geometrías complejas que requieren un conformado más sustancial.
Diferencias Clave de un Vistazo
| Característica | Estampado Progresivo | Estampado por Transferencia |
|---|---|---|
| Flujo del proceso | La pieza permanece unida a la tira de bobina hasta el corte final | La pieza se separa después de la primera operación y se transfiere individualmente |
| Costo de utillaje | De bajo a moderado (un solo juego de matrices con múltiples estaciones) | Más alto (múltiples matrices o sistema de transferencia complejo) |
| Tiempo de configuración | Más largo (requiere alineación precisa de todas las estaciones) | Moderado (los troqueles individuales se pueden ajustar por separado) |
| Velocidad de producción | Muy alta (hasta 2000 golpes por minuto) | Moderada (más lenta debido a los movimientos de transferencia) |
| Tamaño de la pieza | Pequeño a mediano (generalmente menos de 12 pulgadas) | Mediano a grande (puede superar las 24 pulgadas) |
| Complejidad | Limitado por el ancho de la tira; formas intrincadas posibles pero dentro de restricciones | Mayor complejidad; embuticiones más profundas, mayor flujo de material permitido |
| Aprovechamiento del material | Alto (mínimo desperdicio gracias al anidamiento en la tira) | De bajo a moderado (más desperdicio por separación de la pieza en bruto) |
| Operaciones secundarias | A menudo integrado en el troquel (roscado, marcado, etc.) | A menudo integrado pero puede requerir estaciones adicionales |
| Aplicaciones típicas | Conectores eléctricos, terminales, soportes, disipadores de calor | Paneles de carrocería automotriz, utensilios de cocina, tanques de combustible, carcasas grandes |
Comparación detallada
Herramientas y configuración
El estampado progresivo utiliza un solo juego de troqueles con múltiples estaciones. Todo el troquel debe construirse y alinearse como una unidad, lo que puede llevar tiempo y ser costoso para piezas complejas. Sin embargo, una vez configurado, funciona con una intervención mínima. El estampado por transferencia utiliza troqueles separados para cada operación, que pueden mantenerse y ajustarse individualmente. El mecanismo de transferencia (dedos mecánicos, transportadores servoaccionados) requiere una inversión inicial adicional, pero ofrece flexibilidad para cambios en el diseño de la pieza.
Velocidad de producción
El estampado progresivo suele ser más rápido porque la tira de bobina se mueve continuamente a través de la prensa a altas velocidades. El estampado por transferencia implica recoger y colocar piezas entre estaciones, lo que ralentiza el ciclo. Para volúmenes extremadamente altos (millones de piezas), el estampado progresivo es más rentable. Para volúmenes medios o piezas grandes donde la velocidad es menos crítica, el estampado por transferencia puede ser una mejor opción.
Complejidad y calidad de la pieza
El estampado por transferencia permite embuticiones más profundas, geometrías más complejas y conformado más intenso porque la pieza no está limitada por la tira. También permite operaciones desde múltiples direcciones (por ejemplo, punzonado lateral, rebordeado). El estampado progresivo está limitado por el ancho y espesor de la tira, así como por la necesidad de mantener la continuidad de la misma. Sin embargo, para piezas pequeñas e intrincadas con tolerancias ajustadas, el estampado progresivo destaca debido a su indexación precisa.
Aprovechamiento del material
El estampado progresivo a menudo logra un mayor aprovechamiento del material (menos desperdicio) al anidar las piezas estrechamente en la tira. El estampado por transferencia generalmente comienza con una pieza en bruto cuadrada o con forma, lo que puede generar más desperdicio. Sin embargo, si la pieza requiere un conformado significativo, el desperdicio del estampado progresivo puede aumentar debido a la necesidad de material adicional alrededor de los dobleces.
Consideraciones de Costo
Para volúmenes bajos a medios, el estampado por transferencia puede ser más económico porque los troqueles individuales son más baratos de fabricar y modificar. Para volúmenes altos, los tiempos de ciclo más rápidos del estampado progresivo compensan su mayor costo de troquel. Además, el estampado progresivo requiere menos espacio en el piso y mano de obra porque las operaciones se consolidan en una sola prensa.
Cuándo Elegir el Estampado Progresivo
Producción de alto volumen (millones de piezas por año)
Piezas pequeñas y medianas (p. ej., conectores, terminales)
Formas simples a moderadas con alimentación constante de tira
Tolerancias ajustadas y repetibilidad son críticas
Se necesitan operaciones secundarias mínimas
Cuándo elegir estampado progresivo
Piezas grandes (p. ej., paneles de carrocería, carcasas de electrodomésticos)
Embuticiones profundas o geometrías complejas que requieren múltiples direcciones de formado
Tiradas de volumen medio (cientos de miles) o cambios de diseño frecuentes
Piezas fabricadas con materiales más gruesos o de alta resistencia
Integración de ensamblaje o soldadura en línea
Recomendación
Para la mayoría de los fabricantes de piezas de estampado metálico, como disipadores de calor, resortes y fragmentos, el estampado progresivo es el método preferido debido a su velocidad y eficiencia. Sin embargo, para componentes más grandes o complejos, el estampado por transferencia ofrece la capacidad de conformado necesaria. En nuestras instalaciones, nos especializamos en ambas tecnologías. Recomendamos evaluar el tamaño, la complejidad, el volumen y el material de su pieza antes de decidir. Contacte a nuestro equipo de ingeniería para un estudio de viabilidad y análisis de costos gratuito adaptado a su proyecto.
Conclusión
El estampado progresivo y el estampado por transferencia son procesos de conformado metálico vitales, cada uno con ventajas distintas. El estampado progresivo lidera en velocidad y eficiencia de material para piezas pequeñas de alto volumen, mientras que el estampado por transferencia destaca en versatilidad y profundidad de conformado para piezas grandes y complejas. Al comprender sus diferencias, puede optimizar su estrategia de producción y lograr el mejor equilibrio entre calidad, costo y plazo de entrega.
