Diseño de Estampado Progresivo: Mejores Prácticas para la Eficiencia

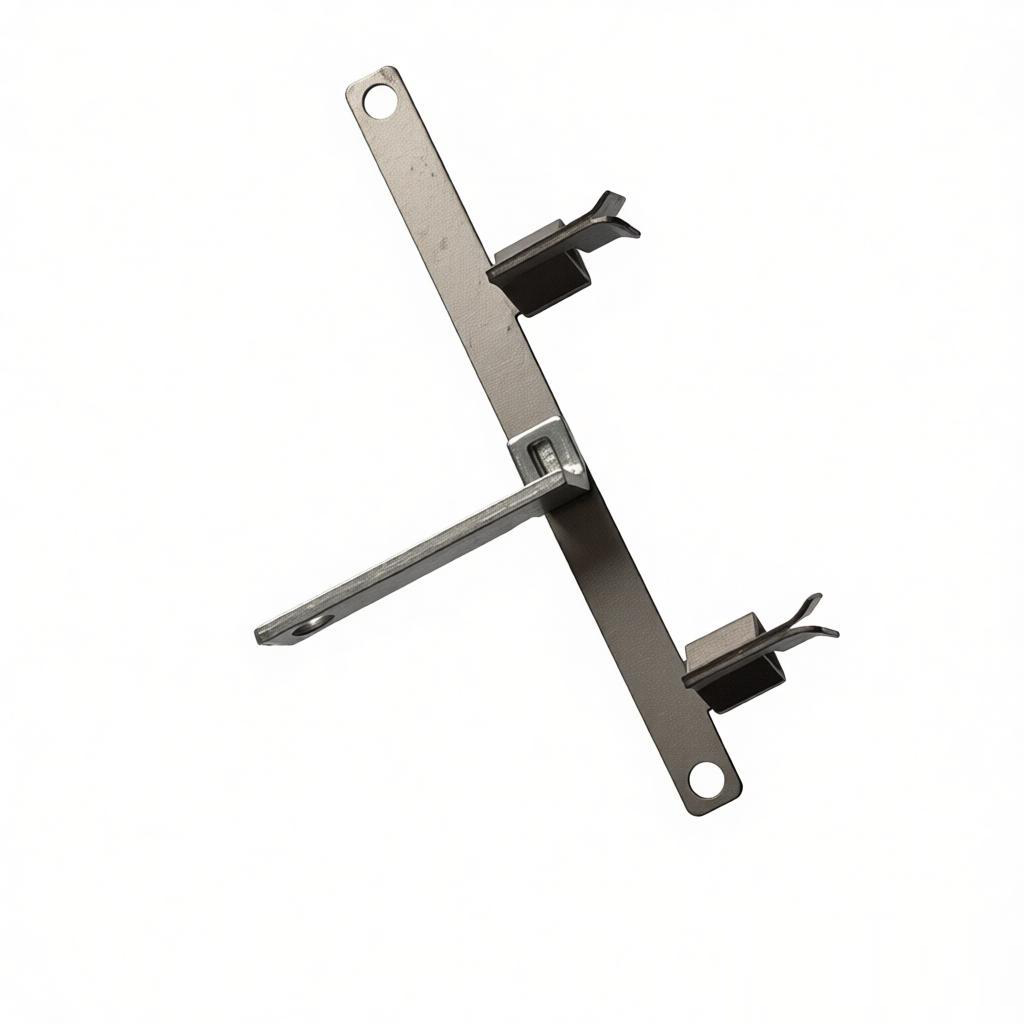

Introducción
El estampado con troquel progresivo es un proceso de conformado de metales de alto volumen que utiliza una serie de estaciones para realizar múltiples operaciones en un solo troquel. Cada estación completa una tarea específica, como corte, doblado o embutido, a medida que la tira de metal avanza a través del troquel. La eficiencia en el diseño del estampado progresivo impacta directamente en la velocidad de producción, la vida útil de la herramienta y la calidad de la pieza. Esta guía explora las mejores prácticas para optimizar el diseño de su estampado progresivo y lograr la máxima eficiencia.
¿Qué es el Estampado con Troquel Progresivo?
El estampado con troquel progresivo implica alimentar una bobina de tira de metal a través de un conjunto de troqueles que contiene múltiples estaciones. En cada golpe de prensa, la tira avanza un paso, y cada estación realiza una operación distinta. La pieza final generalmente se corta en la última estación. Este método es ideal para la producción de alto volumen de piezas complejas con tolerancias ajustadas. Las ventajas clave incluyen alta velocidad, repetibilidad y manipulación manual mínima.
Principios Clave de Diseño para la Eficiencia
Selección de Material y Disposición de la Tira
Elegir el material adecuado y optimizar la disposición de la tira son fundamentales para la eficiencia. Seleccione materiales con espesor y propiedades mecánicas consistentes para reducir la variabilidad. Utilice una disposición de tira que minimice el desperdicio anidando las piezas de forma compacta. Considere la dirección del grano para las operaciones de doblado y evitar grietas. El software avanzado de anidamiento puede simular disposiciones para maximizar la utilización del material, logrando a menudo un rendimiento superior al 70%.
Diseño del Troquel y Juego
El juego adecuado del troquel (la separación entre punzón y matriz) afecta la calidad del corte, el desgaste de la herramienta y el consumo de energía. Para la mayoría de los metales, el juego suele ser del 5 al 10% del espesor del material por lado. Los juegos ajustados producen cortes más limpios pero aumentan el desgaste; los juegos más amplios reducen el desgaste pero pueden dejar rebabas. Utilice tablas empíricas o simulaciones para determinar el juego óptimo para su material y velocidad de prensa. Además, diseñe secciones de troquel con acero para herramientas endurecido (por ejemplo, D2 o M2) para prolongar la vida útil.
Orificios Piloto y Alineación
Los agujeros piloto son cruciales para garantizar un avance preciso de la tira. Coloque los pilotos en el área de desecho o en las tiras portadoras. El diámetro del piloto debe permitir una holgura de 0.005–0.010 pulgadas para evitar atascos. Use pilotos cónicos para facilitar la entrada. Para la alineación, incorpore bujes guía y placas extractoras que mantengan la planitud de la tira. La desalineación provoca una precisión deficiente de la pieza y daños en la matriz.
Gestión de Desechos
La eliminación eficiente de desechos evita atascos y tiempos de inactividad. Diseñe cortadores o deslizadores de desechos que dirijan los residuos lejos del área de la matriz. Para agujeros pequeños, considere usar un pasador eyector de desechos. Asegúrese de que las piezas de desecho sean lo suficientemente pequeñas para ser eliminadas fácilmente con aire comprimido o sistemas de vacío. Una gestión adecuada de desechos también mejora la seguridad.
Técnicas Avanzadas en el Diseño de Matrices Progresivas
Uso de Sensores y Monitoreo en la Matriz
Integre sensores para detectar errores de avance de la tira, variaciones de espesor del material o rotura de herramientas. Los sensores comunes incluyen interruptores de proximidad, celdas de carga y sistemas de visión. El monitoreo en tiempo real permite que la prensa se detenga instantáneamente, evitando piezas desechadas y daños en la matriz. Los datos recopilados también pueden informar programas de mantenimiento predictivo.
Sistemas de cambio rápido de matrices
Reduzca el tiempo de inactividad entre lotes de producción con sistemas de cambio rápido de matrices. Utilice bases de matriz estandarizadas, abrazaderas hidráulicas y ajustes automáticos de altura de cierre. Un sistema de cambio rápido bien diseñado puede reducir el tiempo de preparación entre un 50 y un 80 %, aumentando significativamente la eficacia general del equipo (OEE).
Errores comunes que debe evitar
Complicar demasiado el diseño de la tira:
Demasiadas estaciones aumentan el costo y la complejidad sin agregar valor. Mantenga el diseño lo más simple posible.Ignorar los requisitos de tonelaje de la prensa:
Subestimar las fuerzas puede causar desviación de la herramienta o sobrecarga de la prensa. Realice un análisis de carga para cada estación.Lubricación deficiente:
Un lubricante inadecuado provoca agarrotamiento y calor excesivo. Utilice el tipo de lubricante y el método de aplicación adecuados (por ejemplo, pulverización o inundación).Descuidar el acceso para mantenimiento:
Diseñe secciones de matriz fáciles de quitar y reemplazar. Los sujetadores de difícil acceso aumentan el tiempo de inactividad.
Mejores prácticas para optimizar el ciclo de producción
| Práctica | Beneficio |
|---|---|
| Utilice matriz progresiva con un 10–15 % de capacidad adicional | Permite futuras modificaciones de piezas o mayores volúmenes |
| Implementar mantenimiento preventivo total (TPM) | Reduce el tiempo de inactividad no planificado y prolonga la vida del troquel |
| Optimizar la velocidad de la prensa (golpes por minuto) | Equilibra el rendimiento con el desgaste de la herramienta y la calidad de la pieza |
| Emplear herramientas de precisión CNC | Garantiza alta precisión y repetibilidad de los componentes del troquel |
Conclusión
El diseño eficiente de estampado progresivo es el resultado de una cuidadosa selección de materiales, geometría precisa de la herramienta, gestión inteligente de residuos e integración de sistemas de monitoreo avanzados. Siguiendo estas mejores prácticas, los fabricantes pueden reducir los residuos, aumentar el tiempo de actividad y producir estampados metálicos de alta calidad a costos competitivos. Para asistencia experta en el diseño y fabricación de troqueles progresivos, contacte a nuestro equipo de ingenieros: nos especializamos en soluciones personalizadas de estampado metálico, incluyendo disipadores de calor, resortes y piezas CNC de precisión.
