Estampado de Precisión de Láminas para Conectores: Guía Completa

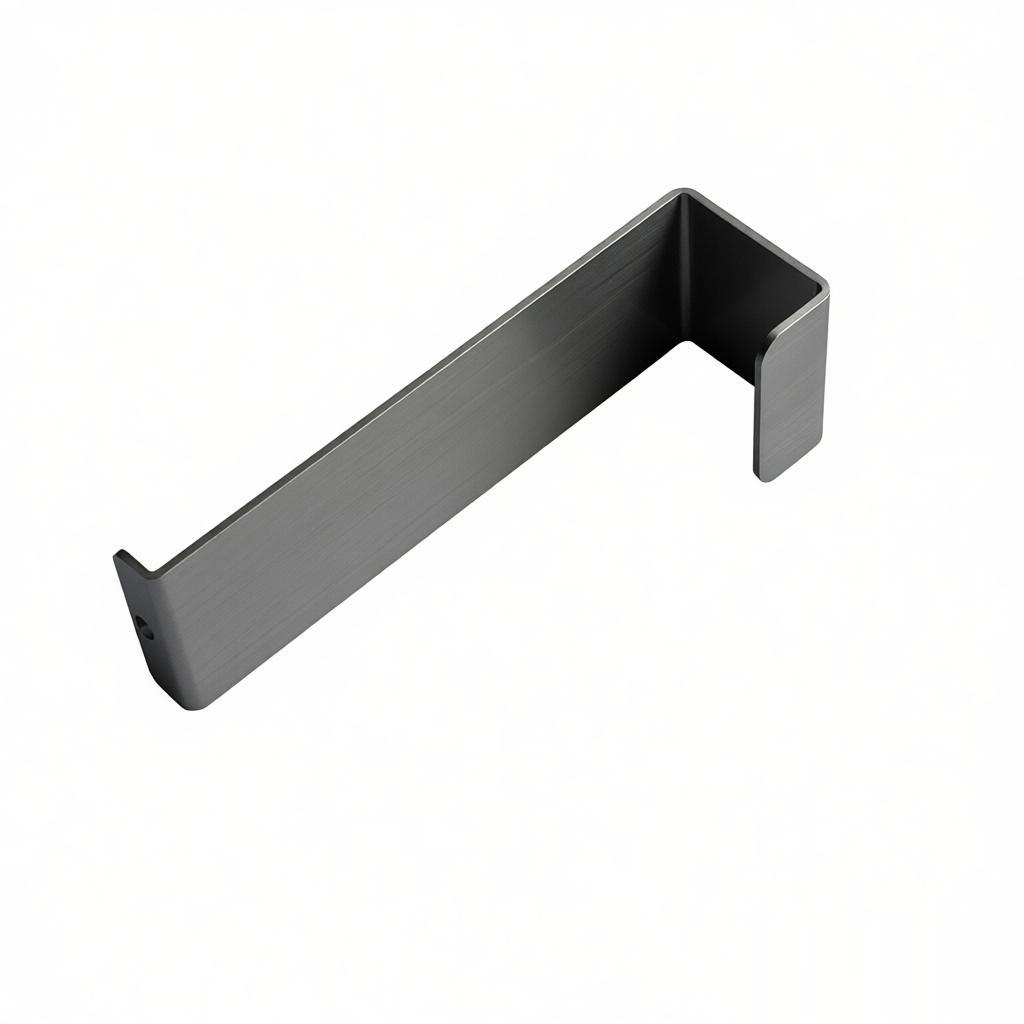

Introducción al Estampado de Precisión de Resortes de Contacto para Conectores
El estampado de precisión de resortes de contacto es un proceso crítico en la fabricación de conectores utilizados en industrias como la automotriz, aeroespacial, electrónica y telecomunicaciones. Los resortes de contacto, también conocidos como muelles de contacto o láminas elásticas, son componentes metálicos delgados que proporcionan continuidad eléctrica y retención mecánica en los conectores. Esta guía profundiza en los matices de la producción de resortes de contacto de alta precisión mediante estampado, cubriendo la selección de materiales, el diseño de herramientas, los parámetros del proceso, el control de calidad y consejos prácticos.
Comprensión de los Resortes de Contacto en Conectores
Los resortes de contacto son tiras metálicas flexibles que ejercen una fuerza de resorte contra un contacto complementario, garantizando una conexión eléctrica confiable. Se encuentran comúnmente en puertos USB, soportes para tarjetas SIM, conectores de batería y arneses automotrices. Las características clave incluyen alta elasticidad, baja resistencia de contacto y excelente resistencia a la fatiga. El proceso de estampado debe lograr tolerancias ajustadas (a menudo ±0.01 mm) y bordes sin rebabas para evitar pérdida de señal o fallas mecánicas.
Materiales Comunes para el Estampado de Resortes de Contacto
La elección del material impacta directamente en el rendimiento. Los materiales típicos incluyen:
Bronce Fosforoso (C5191, C5210):
Excelentes propiedades de resorte y resistencia a la corrosión, ideal para electrónica de consumo.Berilio Cobre (C17200):
Alta resistencia y conductividad, utilizado en conectores aeroespaciales y de alta confiabilidad.Acero Inoxidable (SUS301, SUS304):
Buena elasticidad y durabilidad, a menudo elegido para aplicaciones sensibles al costo.Latón (C2680, C2600):
Menor costo pero rendimiento de resorte inferior; utilizado para contactos no críticos.
| Material | Límite Elástico (MPa) | Conductividad (%IACS) | Aplicación típica |
|---|---|---|---|
| Bronce fosforoso C5191 | 450-600 | 15-20 | Conectores de audio, conectores USB |
| Cobre berilio C17200 | 1000-1400 | 20-25 | Conectores militares/aeroespaciales |
| Acero inoxidable SUS301 | 800-1000 | 2-3 | Resortes de batería, ranuras para tarjetas |
| Latón C2600 | 300-400 | 28-30 | Bienes de consumo de bajo costo |
Proceso de estampado de precisión para lengüetas
El estampado de lengüetas requiere matrices progresivas de múltiples pasos debido a la geometría compleja y las tolerancias ajustadas. El proceso típico incluye las siguientes etapas:
1. Alimentación y enderezado de bobina
El material en bruto en forma de bobina se alimenta a través de un enderezador para eliminar la curvatura de la bobina. Un alimentador servo avanza la tira con precisión dentro de la matriz con una exactitud de ±0.02 mm.
2. Troquelado y conformado
Las primeras estaciones cortan el contorno de la pieza en bruto y crean agujeros piloto para el indexado. Las estaciones posteriores forman los radios de curvatura, ángulos y puntas de contacto de la lengüeta. Por ejemplo, una lengüeta de conector típica puede tener un doblez de 90° con un radio de 0.2 mm. El conformado debe considerar el retorno elástico, requiriendo sobrecurvado o acuñado.
3. Perforado y Recorte
Se perforan agujeros o ranuras para montaje o características adicionales. El recorte elimina el exceso de material para lograr el contorno final.
4. Conformado Crítico y Acuñado
El acuñado es una operación de reestampado que comprime el material para aplanar superficies, mejorar la estabilidad dimensional y reducir el rebote elástico. Esto es esencial para la producción de alto volumen.
5. Corte y Expulsión
La estación final corta la pieza de la tira. La expulsión puede ser neumática o mecánica, asegurando que la pieza se retire de forma segura sin daños.
Consideraciones de Diseño de Herramientas para el Estampado de Piezas
El estampado exitoso de piezas depende de herramientas de precisión. Los aspectos clave del diseño incluyen:
Dureza del Material:
Se utilizan aceros para matrices (ej., D2, M2) con alta resistencia al desgaste. Para tiradas de alto volumen (>1 millón de piezas), se recomiendan insertos de carburo.Holgura:
La holgura óptima entre punzón y matriz suele ser del 5-8% del espesor del material. Demasiado ajustada provoca rebabas excesivas; demasiado grande produce bordes ásperos.Tolerancia de curvado:
Las deducciones precisas de curvado se calculan según el espesor del material y el radio de curvado. El análisis de elementos finitos (FEA) ayuda a predecir el retorno elástico.Lubricación:
Los lubricantes de película fina reducen la fricción y evitan el agarrotamiento. Los lubricantes solubles en agua son comunes para una limpieza fácil.
Control de Calidad en el Estampado de Precisión de Metralla
Garantizar una calidad constante requiere una inspección rigurosa en múltiples etapas. Los parámetros críticos incluyen:
| Parámetro | Tolerancia | Método de Medición |
|---|---|---|
| Dimensiones de la pieza | ±0.01 mm | Sistema de visión, MMC |
| Ángulo de curvatura | ±1 | Comparador óptico |
| Acabado superficial | Ra ≤ 0.4 μm | Perfilómetro |
| Altura de rebaba | ≤ 0.02 mm | Microscopio, 30x |
| Fuerza del resorte | ±5% de la especificación | Medidor de fuerza |
Defectos comunes y soluciones
Rebabas:
Causadas por un exceso de holgura o herramientas desgastadas. Rectifique punzones/matrices o ajuste la holgura.Variación de recuperación elástica:
Debido a la anisotropía del material. Use acuñado o pruebe tratamientos térmicos alternativos.Microgrietas:
Por formación severa. Reduzca el radio de curvatura o cambie a un material más dúctil.Desviación dimensional:
Verifique la expansión térmica; estabilice la temperatura de la prensa y el troquel.
Consejos prácticos para optimizar el estampado de metralla
Para lograr un alto rendimiento y bajo costo, considere estos consejos probados en la industria:
Utilice troqueles progresivos con agujeros piloto para mantener la alineación de la tira y reducir el desperdicio.
Utilice prensas servo para un control preciso de velocidad y posición, especialmente durante el conformado.
Implemente monitoreo de fuerza en línea para detectar herramientas desgastadas antes de que ocurran defectos.
Diseñe la lengüeta con características simétricas para minimizar fuerzas desbalanceadas.
Realice una inspección de primera pieza (FAI) después de cualquier cambio de herramienta.
Para pedidos de alto volumen, considere agregar un proceso de desbarbado (por ejemplo, vibrado) si las rebabas son críticas.
Técnicas Avanzadas: Estampado de Alta Velocidad y Microestampado
La miniaturización de conectores modernos exige micro-lengüetas con espesores inferiores a 0.1 mm. Las prensas de estampado de alta velocidad que operan a 600-1500 golpes por minuto requieren troqueles ultraprecisos y lubricación avanzada. El microestampado emplea grabado o electroerosión para el utillaje y, a menudo, utiliza componentes cortados por hilo. Para la producción en masa, el énfasis está en reducir el tiempo de preparación mediante sistemas de cambio rápido de troquel.
Conclusión
El estampado de precisión de lengüetas para conectores es un campo especializado que combina ciencia de materiales, ingeniería de utillaje y control de procesos. Al comprender las propiedades del material, optimizar el diseño del troquel, implementar controles de calidad robustos y mantenerse al día con las técnicas de alta velocidad, los fabricantes pueden producir componentes confiables y rentables. Ya sea que sea un ingeniero de diseño o un especialista en adquisiciones, esta guía sirve como base para lograr la excelencia en el estampado de lengüetas para conectores.
