Control de calidad en estampado metálico: Métodos y estándares de inspección

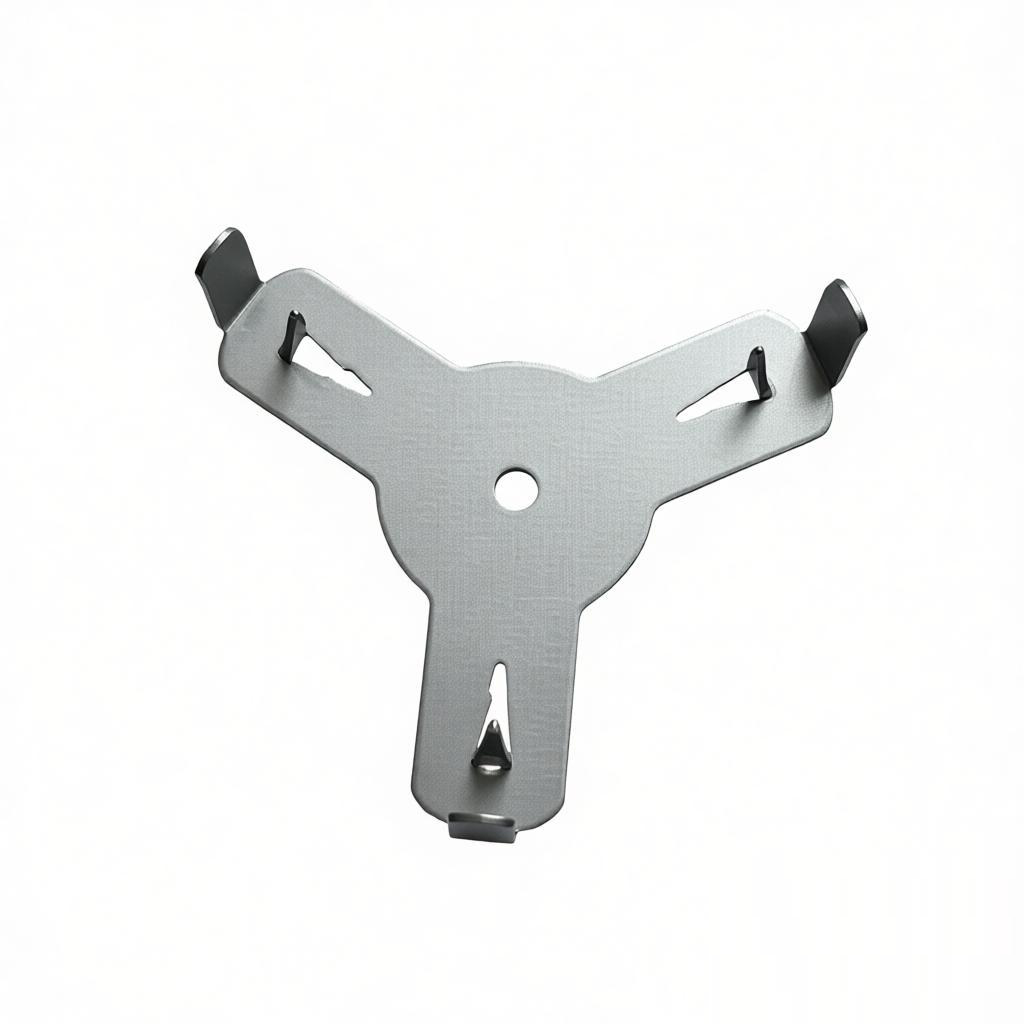

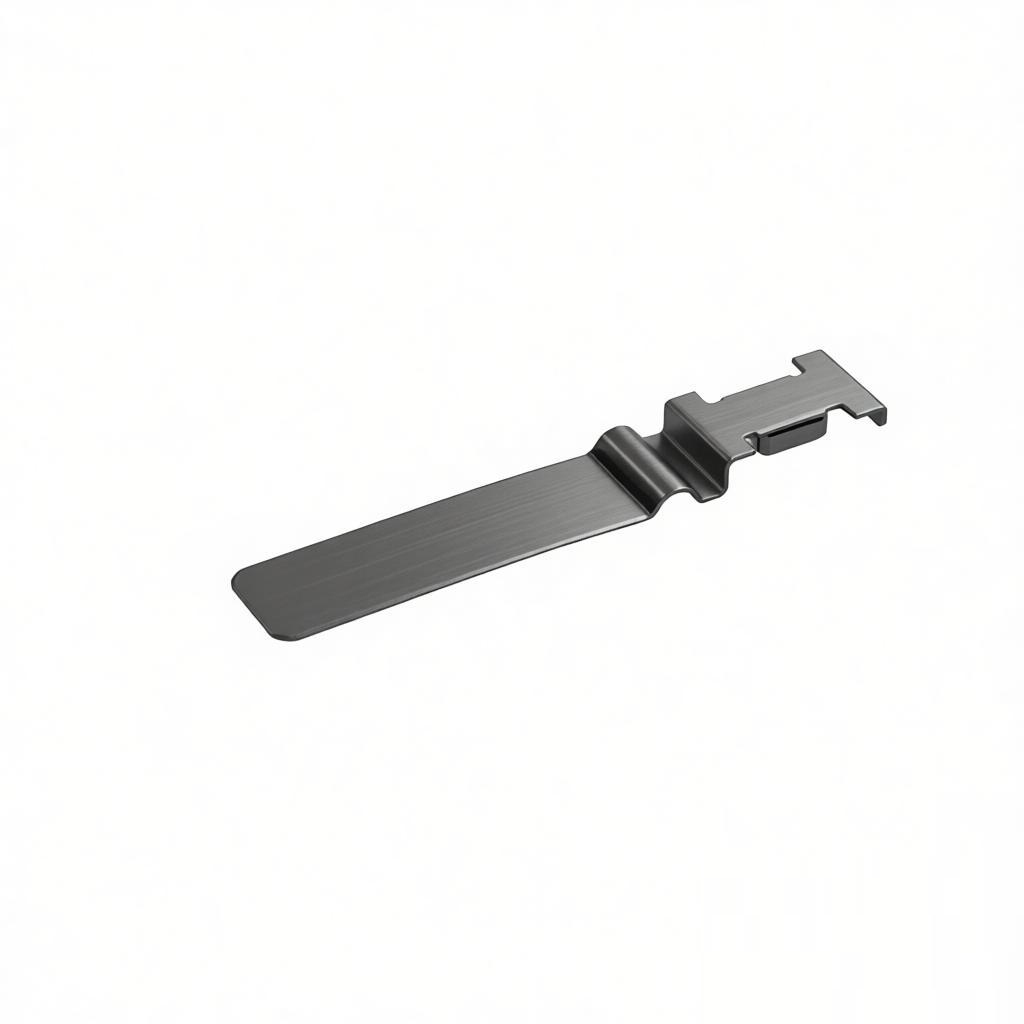

Introducción
El estampado de metales es un proceso de fabricación de alta velocidad y alto volumen utilizado para producir piezas complejas con tolerancias ajustadas. Garantizar una calidad constante en las piezas estampadas es fundamental para la seguridad, funcionalidad y eficiencia de costos. Esta guía completa cubre los métodos de inspección y estándares esenciales utilizados en el control de calidad del estampado de metales, ayudando a los fabricantes a reducir defectos, mejorar la productividad y cumplir con los requisitos del cliente.
Importancia del Control de Calidad en el Estampado de Metales
El control de calidad (CC) en el estampado de metales no se trata solo de inspeccionar productos finales, sino de un enfoque sistemático para monitorear y controlar todo el proceso de producción. Un CC eficaz minimiza el desperdicio, reduce el retrabajo, previene costosos retiros del mercado y mejora la reputación de la marca. En industrias como la automotriz, aeroespacial y electrónica, incluso desviaciones menores en dimensiones o propiedades del material pueden provocar fallas catastróficas. Por lo tanto, implementar métodos de inspección rigurosos y cumplir con estándares internacionales es innegociable.
Características Clave de Calidad en Piezas de Estampado de Metales
Para inspeccionar eficazmente las piezas estampadas, primero se deben comprender los atributos críticos de calidad que definen un producto conforme. Estos incluyen:
Precisión Dimensional:
Tolerancias en características como diámetros de agujeros, distancias de bordes, ángulos de doblado y longitud total.Acabado Superficial:
Niveles aceptables de rayones, abolladuras, rebabas o marcas de herramientas.Integridad del material:
Sin grietas, fracturas ni adelgazamiento excesivo causado por estiramiento o doblado.Tratamiento térmico:
Dureza y resistencia adecuadas si se realizan operaciones posteriores al estampado.Limpieza:
Ausencia de aceite, grasa u otros contaminantes que puedan afectar el montaje o el rendimiento.
Métodos comunes de inspección de estampado metálico
Inspección visual
La inspección visual es la primera línea de defensa y debe realizarse en múltiples etapas: después del troquelado, conformado y acabado final. Los operadores verifican defectos visibles como rebabas, grietas, rayones, marcas de herramientas y decoloración. Aunque es simple, este método requiere ojos entrenados y una iluminación adecuada. A menudo se utilizan herramientas de aumento o sistemas de visión automatizados para líneas de producción de alta velocidad.
Medición dimensional
La medición de precisión es la base del control de calidad en el estampado metálico. Las herramientas comunes incluyen:
Calibradores y micrómetros:
Para dimensiones externas e internas con precisión de hasta 0.01 mm.Máquinas de medición por coordenadas (MMC):
Para geometrías complejas con múltiples referencias y tolerancias ajustadas.Comparadores ópticos:
Proyectar una silueta ampliada de la pieza en una pantalla para compararla con un perfil maestro.Escáneres láser:
Para escaneo 3D sin contacto de superficies de forma libre.
La mejor práctica es seguir un análisis del sistema de medición (MSA) para garantizar la repetibilidad y reproducibilidad del calibre (GR&R).
Pruebas de rugosidad superficial
El acabado superficial afecta la fricción, el desgaste y la apariencia. Los perfilómetros miden Ra (rugosidad aritmética), Rz (promedio pico-valle) y otros parámetros. Para piezas de corte fino o que requieren superficies de sellado, las especificaciones de rugosidad superficial deben controlarse estrictamente. Existen perfilómetros de contacto y sin contacto (ópticos).
Pruebas de Dureza
La dureza indica la resistencia y consistencia del material. Las pruebas comunes incluyen Rockwell (HRB/HRC), Brinell (HB) y Vickers (HV). Para piezas estampadas delgadas, se prefieren microdurómetros con cargas bajas. Las pruebas de dureza son especialmente importantes para piezas que se someten a tratamiento térmico posterior o se utilizan en aplicaciones de alta tensión.
Análisis de Composición de Materiales
La verificación de la composición química es crítica al usar diferentes aleaciones o recertificar materiales de desecho. Los espectrómetros (OES, XRF) proporcionan un análisis elemental rápido. Asegurar el grado de material correcto (por ejemplo, acero inoxidable 304 vs. 316) previene fallas prematuras.
Estándares Internacionales para la Calidad del Estampado Metálico
Cumplir con los estándares de calidad establecidos es esencial para la competitividad global. Los estándares clave incluyen:
| Estándar | Alcance | Relevancia para el Estampado |
|---|---|---|
| ISO 9001:2015 | Sistemas de gestión de calidad | Requisitos generales para el control de procesos y la mejora continua. |
| IATF 16949 | Gestión de calidad automotriz | Específico para estampado automotriz con enfoque adicional en prevención de defectos y las herramientas básicas automotrices (APQP, PPAP, FMEA, SPC, MSA). |
| AS9100 | Gestión de calidad aeroespacial | Para piezas estampadas utilizadas en aeronaves, que requieren trazabilidad, inspección de primera pieza (FAI) y documentación estricta. |
| ISO 2768 | Tolerancias generales | Proporciona tablas para tolerancias lineales y angulares sin indicaciones de tolerancia individuales. |
| Normas ASTM (p. ej., ASTM A109) | Especificaciones de materiales | Define propiedades mecánicas y dimensiones para piezas de acero estampadas. |
Control Estadístico de Procesos (SPC) en Estampado
En lugar de depender únicamente de la inspección al final de la línea, el SPC permite el monitoreo en tiempo real del proceso de estampado. Las herramientas clave incluyen:
Gráficos de Control (X-bar R, X-bar S, individuales):
Seguimiento de dimensiones críticas a lo largo del tiempo para detectar cambios o tendencias antes de que las piezas salgan de tolerancia.Estudios de Capacidad de Proceso (Cp, Cpk):
Cuantificación de qué tan bien el proceso cumple con las especificaciones. Un Cpk de 1.33 o superior es típico.Análisis de Pareto:
Priorización de tipos de defectos para enfocar los esfuerzos de mejora.
Al implementar SPC, los fabricantes pueden reducir los costos de inspección y prevenir defectos de forma proactiva.
Consejos prácticos para un control de calidad eficaz
Inspección de la primera pieza (FAI):
Realice una verificación exhaustiva de la primera pieza de cada nuevo lote o después de un cambio de herramienta para validar la configuración.Calibración de calibres:
Calibre periódicamente todas las herramientas de medición según ISO 10012 o estándares internos para mantener la precisión.Capacitación de operadores:
Asegúrese de que los operadores comprendan las características críticas, utilicen las herramientas de inspección correctas y estén capacitados en gráficos básicos de SPC.Controles en proceso:
Programe inspecciones en pasos clave: después del troquelado, después del conformado y después de cualquier operación secundaria (p. ej., roscado, tratamiento térmico).Documente todo:
Mantenga registros de inspecciones, acciones correctivas y cambios de proceso para trazabilidad y mejora continua.Automatice cuando sea posible:
Los sistemas de visión y sensores en línea pueden inspeccionar el 100% de las piezas a velocidad de producción, reduciendo el error humano.
Conclusión
El control de calidad en el estampado de metales es una disciplina multifacética que combina inspecciones visuales, mediciones de precisión, análisis estadístico y cumplimiento de estándares globales. Al implementar métodos de inspección robustos —desde calibradores simples hasta CMM avanzado y SPC— los fabricantes pueden garantizar que cada pieza estampada cumpla con los más altos requisitos de calidad. Esto no solo reduce desperdicios y retrabajos, sino que también genera confianza con los clientes en las industrias automotriz, aeroespacial, electrónica y otras críticas. Invierta en sus procesos de calidad hoy para asegurar una ventaja competitiva mañana.
