DFM de Estampado Metálico: 7 Reglas para un Diseño Rentable
El Diseño para Fabricabilidad (DFM) es fundamental en el estampado de metales para reducir costos, mejorar la calidad y acelerar la producción. Siguiendo estas 7 reglas, puede optimizar sus diseños de estampado para una fabricación rentable.

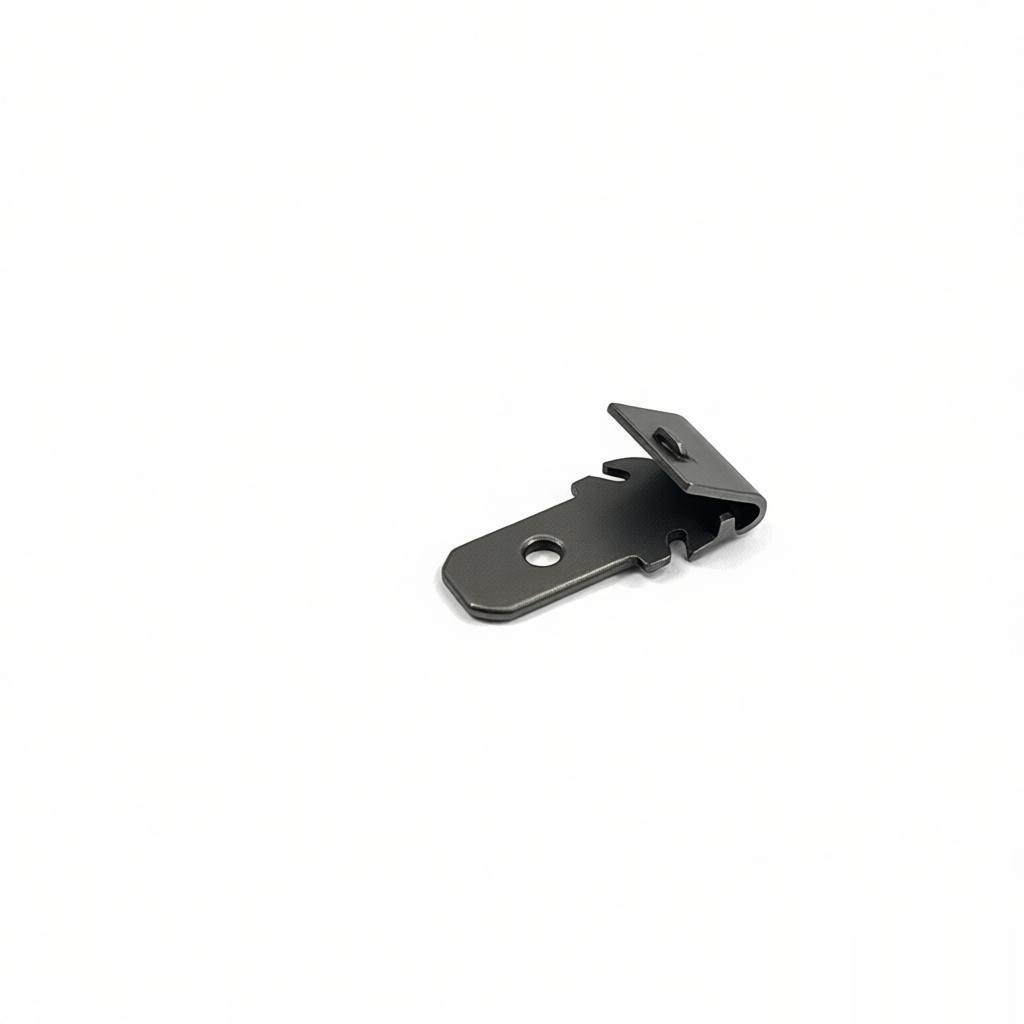

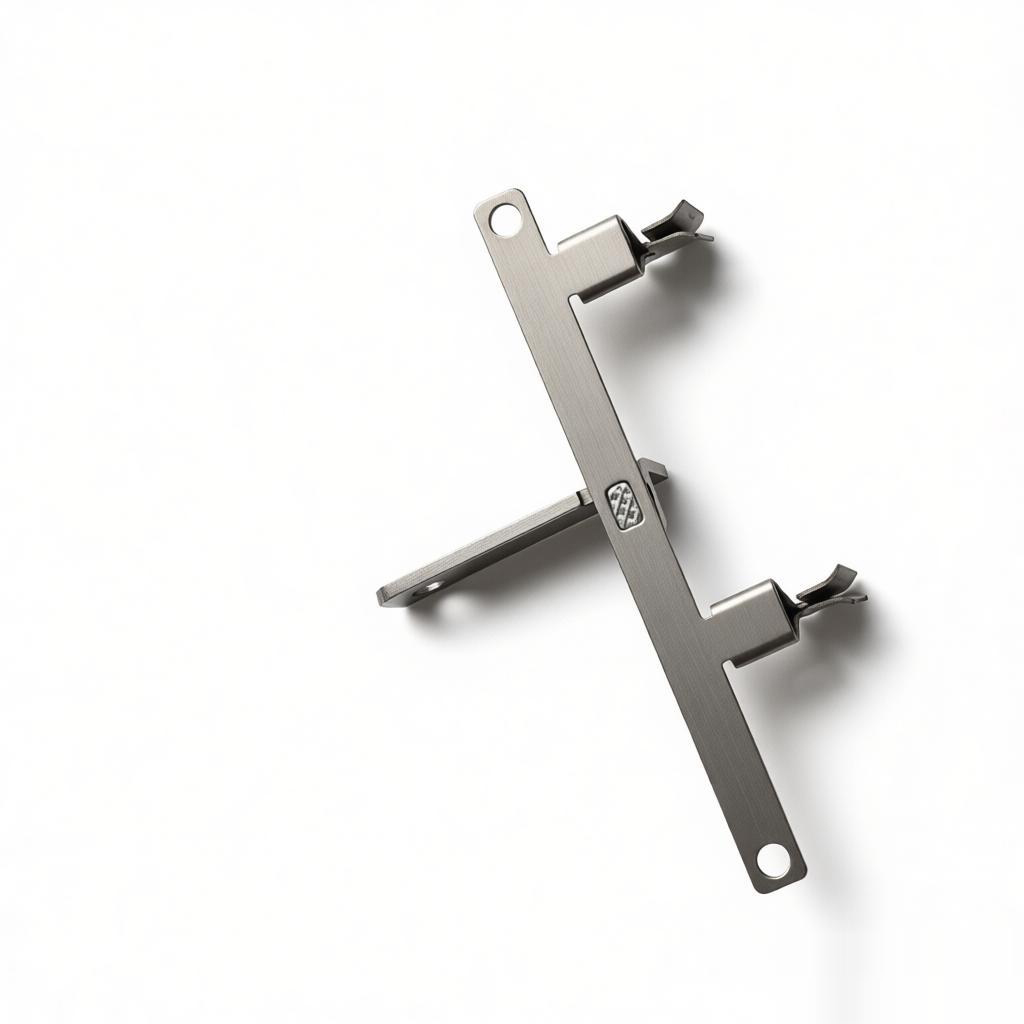

Regla 1: Evite esquinas afiladas
Las esquinas afiladas en los diseños de estampado de metales crean concentraciones de tensión que pueden provocar grietas durante el conformado. También aceleran el desgaste de las herramientas y aumentan el riesgo de rotura del troquel. Para evitar estos problemas, incorpore siempre radios en las esquinas internas y externas. Una buena regla general es usar un radio de al menos 0.5 veces el espesor del material. Radios más grandes mejoran aún más la formabilidad y prolongan la vida útil de la herramienta, reduciendo los costos generales de producción.
Regla 2: Mantenga un espesor de pared uniforme
Las variaciones en el espesor de la pared provocan un flujo de material desigual durante el estampado, lo que genera deformaciones, adelgazamientos o grietas. Diseñe piezas con un espesor de pared consistente en toda su extensión. Si los cambios de espesor son inevitables, use transiciones graduales en lugar de escalones abruptos. Esta regla también se aplica a características como bridas y nervaduras: evite cambios bruscos que puedan causar defectos. El espesor uniforme simplifica el diseño de herramientas y reduce las tasas de desperdicio.
Regla 3: Minimice los tamaños y distancias de los agujeros
Los agujeros pequeños requieren punzones de diámetro pequeño que son frágiles y propensos a romperse. Para un estampado rentable, asegúrese de que los diámetros de los agujeros sean al menos iguales al espesor del material. Los agujeros más pequeños aumentan significativamente el costo de las herramientas y el mantenimiento. También mantenga una distancia adecuada entre los agujeros y desde los agujeros hasta los bordes de la pieza, típicamente al menos el doble del espesor del material. Esto evita distorsiones y desgarros.
Regla 4: Use tolerancias estándar
Especificar tolerancias estrictas para cada característica aumenta los costos de fabricación debido a inspecciones adicionales y velocidades de prensa más lentas. Reserve tolerancias estrictas solo para dimensiones críticas que afecten la función de la pieza. Para características no críticas, use tolerancias de estampado estándar (por ejemplo, ±0.005 pulgadas para ubicaciones de agujeros o ±0.010 pulgadas para dimensiones conformadas). Las tolerancias estándar permiten una producción más rápida y reducen la necesidad de operaciones secundarias.
Regla 5: Diseñar con alivio de curvatura
Cuando se produce una curvatura cerca de otra característica, como un agujero o una ranura, proporcione cortes de alivio para evitar desgarros. El ancho del alivio debe ser al menos dos veces el espesor del material, y la profundidad debe extenderse más allá del radio de curvatura. Además, los radios de curvatura internos no deben ser inferiores a 0.5 veces el espesor del material para evitar grietas. Un alivio de curvatura adecuado garantiza curvaturas limpias y resistentes sin pasos de acabado adicionales.
Regla 6: Evitar socavados y formas complejas
Los socavados requieren herramientas complejas como levas de acción lateral o deslizadores, lo que aumenta el costo de fabricación del troquel y el mantenimiento. De manera similar, las formas con embuticiones profundas o múltiples niveles añaden complejidad. Siempre que sea posible, rediseñe las características para eliminar socavados. Si es inevitable, consulte con su socio de estampado para evaluar las compensaciones de costos. Simplifique la geometría para reducir el costo de las herramientas y el tiempo de ciclo.
Regla 7: Considerar la selección de materiales
La elección del material tiene un gran impacto en el costo y la fabricabilidad. Los aceros al carbono estándar (por ejemplo, SPCC, DC01) son los más rentables y ampliamente disponibles. Si se necesita resistencia a la corrosión, considere el acero galvanizado en lugar del acero inoxidable para ahorrar costos. Evite aleaciones exóticas a menos que sean absolutamente necesarias. También considere el espesor del material: un calibre más grueso aumenta el costo del material y el tonelaje requerido de la prensa. Optimice la selección del material al principio del diseño para equilibrar el rendimiento y el presupuesto.
Al implementar estas reglas de DFM, puede reducir significativamente los costos de fabricación y los plazos de entrega, al mismo tiempo que garantiza piezas de estampado metálico de alta calidad. Asóciese con un fabricante de estampado experimentado desde las primeras fases del diseño para validar su diseño y maximizar los ahorros.
