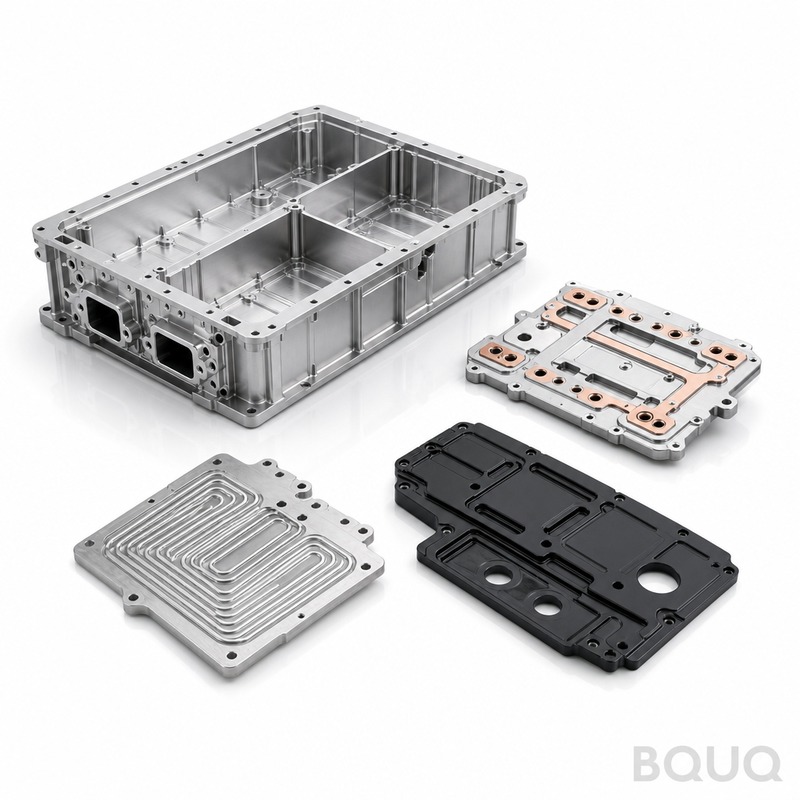

¿Cómo se complementan la electroerosión por hilo y el fresado CNC en la fabricación de precisión?
La electroerosión por hilo (Wire EDM) y el fresado CNC no son tecnologías en competencia; son procesos complementarios que, cuando se combinan estratégicamente, permiten a los fabricantes lograr geometrías, tolerancias y características de material que ninguno de los dos procesos podría lograr por sí solo. La electroerosión por hilo destaca en el corte de materiales duros y conductores con fuerza de corte cero y un acabado superficial excepcional, mientras que el fresado CNC proporciona una eliminación de material a alta velocidad, complejidad geométrica 3D y versatilidad en materiales no conductores. Para una fábrica de precisión como BQUQ, desplegar ambas tecnologías en secuencia—fresado para la eliminación de material en bruto y electroerosión por hilo para las características críticas finales—reduce el costo hasta en un 35% y mejora la precisión dimensional a ±0.002 mm en componentes terminados.
¿Cuáles Son las Capacidades Fundamentales Que Definen la Electroerosión por Hilo y el Fresado CNC?
La electroerosión por hilo utiliza un hilo delgado de latón o recubierto, típicamente de 0.10 mm a 0.30 mm de diámetro, para erosionar material conductor mediante miles de chispas eléctricas por segundo. El proceso opera con una separación de chispa de 0.025 mm a 0.075 mm, sin requerir contacto físico, lo que significa fuerza de corte cero y sin distorsión mecánica, incluso en piezas frágiles o de paredes delgadas. La dureza máxima de la pieza es ilimitada: la electroerosión corta acero para herramientas totalmente endurecido a 62-65 HRC con la misma facilidad que el material recocido, y el acabado superficial alcanzable varía de Ra 0.2 µm a Ra 0.8 µm con múltiples pasadas de acabado.
El fresado CNC, por el contrario, utiliza herramientas de corte rotativas de múltiples filos, típicamente de 0.5 mm a 50 mm de diámetro, para eliminar material mediante deformación por cizallamiento. Los centros de mecanizado modernos de 3 ejes, 4 ejes y 5 ejes alcanzan velocidades de husillo de 8,000 RPM a 30,000 RPM, con velocidades de avance de hasta 15,000 mm/min. El proceso maneja una amplia gama de materiales—aluminio 6061-T6, acero inoxidable 304/316, titanio Ti-6Al-4V, PEEK y acetal—y puede producir superficies 3D complejas, cavidades profundas y socavados que la electroerosión por hilo no puede acceder. Las tolerancias típicas de fresado son ±0.01 mm para características estándar y ±0.005 mm para superficies rectificadas o interpoladas de precisión.
¿Cómo Determinan la Dureza y la Conductividad del Material la Selección del Proceso?
Las propiedades del material son el factor decisivo principal entre fresado y electroerosión por hilo. El fresado CNC está limitado por la dureza de la herramienta; mecanizar materiales por encima de 45 HRC causa desgaste rápido de la herramienta, mayor generación de calor y mala integridad superficial. Por ejemplo, fresar acero para herramientas D2 a 60 HRC requerirá cambios constantes de herramienta y puede dejar una capa refundida de 0.05 mm, comprometiendo la vida a fatiga. La electroerosión por hilo, sin embargo, solo requiere que el material sea eléctricamente conductor—resistividad inferior a aproximadamente 100 µΩ·cm—y no se ve afectada por la dureza.
Para aceros para matrices endurecidos, carburo (90 HRA) y superaleaciones como Inconel 718, la electroerosión por hilo es el único método práctico para producir esquinas internas afiladas, ranuras pequeñas de menos de 0.5 mm de ancho y orificios de precisión con relaciones de aspecto superiores a 20:1. Por el contrario, para aluminio, latón, cobre y plásticos, la electroerosión por hilo es ineficiente (las velocidades de corte caen a 10-20 mm²/min para metales no ferrosos) y puede causar oxidación superficial; el fresado CNC logra una eliminación de material de 500-1,500 mm³/min en estos materiales. La regla de ingeniería en BQUQ: si el material es más blando que 35 HRC y la característica no es un orificio pasante o contorno, fréselo; si el material es más duro que 50 HRC o la característica requiere un radio interno afilado por debajo de R0.1 mm, utilice electroerosión por hilo.
¿Qué Tolerancias y Acabados Superficiales Puede Lograr Cada Proceso?
La precisión no es un número único sino un sistema de especificaciones interdependientes: precisión posicional, repetibilidad, rectitud y textura superficial. La electroerosión por hilo ofrece la mayor precisión angular y rectitud de cualquier proceso de mecanizado, con una tolerancia de posicionamiento típica de ±0.002 mm y una rectitud de 0.003 mm sobre 100 mm de longitud de corte. El ancho de corte está controlado por el diámetro del hilo y la configuración del generador, permitiendo la producción de juegos de separación punzón-matriz de exactamente 0.01 mm a 0.03 mm. El acabado superficial después de un solo corte es Ra 1.6 µm, pero con dos o tres pasadas de acabado, se puede lograr Ra 0.2 µm, eliminando la necesidad de pulido secundario en muchas aplicaciones de moldes.
El fresado CNC logra una tolerancia de posicionamiento de ±0.005 mm en máquinas de alta gama, pero el acabado superficial depende en gran medida de la geometría de la herramienta, la rigidez del husillo y el paso lateral. Una pasada de acabado típica con una fresa de bola de 6 mm a un paso lateral de 0.1 mm produce Ra 0.8 µm, mientras que el acabado de alta velocidad con una microherramienta de 0.5 mm puede alcanzar Ra 0.4 µm en aluminio. Sin embargo, el fresado no puede producir esquinas internas verdaderamente afiladas—el radio interno mínimo es igual al radio de la herramienta, generalmente 0.3 mm o más—mientras que la electroerosión por hilo produce un radio de esquina igual al radio del hilo más la separación de chispa, típicamente 0.05 mm a 0.10 mm.
| Parámetro del Proceso | Fresado CNC (3 ejes) | Electroerosión por Hilo (5 ejes) |
| Tolerancia de Posicionamiento | ±0.005 mm | ±0.002 mm |
| Acabado Superficial (mejor) | Ra 0.4 µm | Ra 0.2 µm |
| Radio Interno Mínimo de Esquina | 0.3 mm (radio de herramienta) | 0.05 mm (hilo + separación) |
| Dureza Máxima de la Pieza | 45 HRC (práctico) | Ilimitada (solo conductora) |
| Tasa de Eliminación de Material (acero) | 50-200 cm³/h | 5-20 cm³/h |
| Tiempo de Entrega Típico para Prototipo | 3-5 días | 2-4 días |
| Costo de Herramiental | $50-$500 (fijaciones) | $20-$200 (guías de hilo) |
| Costo por Pieza (100 pzas, cubo de 50 mm) | $8-$15 | $12-$20 |
¿Por Qué Debería Usar la Electroerosión por Hilo y el Fresado CNC en Secuencia en Lugar de Individualmente?
La estrategia de fabricación de precisión más rentable no es elegir un proceso sobre el otro, sino integrarlos en un flujo de trabajo híbrido. Considere un inserto típico de molde de inyección: la geometría principal—cavidad, canales de enfriamiento y orificios de montaje—se fresan primero en estado blando o pre-endurecido, logrando una tasa de eliminación de material de 100-200 cm³/h. El inserto se trata térmicamente luego a 55-60 HRC, después de lo cual la electroerosión por hilo corta el perfil final de la cavidad, los orificios de pasadores expulsores y las superficies de cierre. Esta secuencia reduce el tiempo total de mecanizado en un 30-40% en comparación con la electroerosión por hilo desde material sólido, y elimina la distorsión que ocurriría si el fresado se realizara después del tratamiento térmico.
Por ejemplo, en BQUQ produjimos un componente de dispositivo médico que requería una ranura de 0.25 mm de ancho, 12 mm de profundidad, en acero inoxidable 17-4 PH a 44 HRC. El fresado CNC solo no podía lograr la relación de aspecto de 14:1 sin deflexión y rotura de la herramienta; la electroerosión por hilo sola habría requerido 8 horas de corte. La solución fue fresar una ranura de 2.5 mm de ancho para la evacuación de viruta, y luego usar electroerosión por hilo con un hilo de 0.20 mm para cortar el ancho final de 0.25 mm a través de toda la profundidad. El tiempo total de ciclo fue de 3.2 horas, con cero desperdicio. Este enfoque complementario es el estándar de la industria para boquillas de combustible aeroespaciales, instrumentos quirúrgicos y componentes de transmisión automotriz.
¿Qué Aplicaciones Exigen Electroerosión por Hilo Sobre el Fresado, y Viceversa?
La electroerosión por hilo es irremplazable para contorneado de orificios pasantes, matrices de extrusión, matrices de estampado progresivo y cualquier componente que requiera una esquina interna afilada o una relación de aspecto superior a 10:1. También es el método preferido para cortar piezas frágiles—como soportes de titanio de pared delgada con espesor inferior a 0.5 mm—porque la ausencia de fuerza de corte previene la deformación. Otras aplicaciones exclusivas de la electroerosión por hilo incluyen el corte de electrodos de grafito para electroerosión por penetración, la producción de microengranajes con módulo 0.1 mm y la separación de piezas terminadas de un bloque matriz con cero rebaba.
El fresado CNC es la única opción para materiales no conductores (plásticos, cerámicas, compuestos), para cavidades ciegas y cavidades profundas, y para superficies esculpidas 3D como álabes de impulsores y núcleos de moldes. El fresado también gana en productividad: un bloque de aluminio de 100 mm × 100 mm × 50 mm puede ser desbastado y acabado en 45 minutos con fresado, mientras que la electroerosión por hilo requeriría 6-8 horas para cortar el mismo volumen. Para series de producción que superan las 500 piezas, el fresado con cambiadores automáticos de palets mantiene un tiempo de ciclo de 3-5 minutos por pieza, mientras que la electroerosión por hilo típicamente opera de 15-30 minutos por pieza para geometría equivalente. La matriz de decisión en BQUQ: ¿orificio pasante o contorno con esquina afilada? Use electroerosión por hilo. ¿Cavidad ciega, superficie 3D o material no conductor? Use fresado CNC.
¿Cómo Se Comparan el Costo y el Tiempo de Entrega Entre los Dos Procesos?
La tarifa horaria de máquina para un centro de fresado CNC de 3 ejes es típicamente de $40-$80 por hora, mientras que una máquina de electroerosión por hilo opera a $60-$120 por hora debido al mayor costo de capital ($150,000-$400,000 para una electroerosión por hilo de 5 ejes de precisión vs. $80,000-$200,000 para un centro de fresado comparable) y el hilo consumible a $8-$15 por kilogramo. Sin embargo, el costo por pieza depende de la geometría. Para una placa de matriz de acero endurecido de 50 mm × 50 mm × 10 mm con una ranura de 2 mm, la electroerosión por hilo cuesta aproximadamente $18 por pieza en una serie de 100 piezas, mientras que el fresado requeriría pre-recodido, mecanizado y luego re-endurecimiento—totalizando $25 por pieza con mayor riesgo de desperdicio.
Los tiempos de entrega también divergen. La configuración de la electroerosión por hilo es rápida (30-60 minutos para programación y enhebrado del hilo), lo que la hace ideal para prototipos el mismo día y lotes pequeños de 1-20 piezas. El fresado CNC requiere diseño de fijaciones y preparación de herramientas, añadiendo 4-8 horas para configuraciones complejas, pero una vez en marcha, produce piezas más rápido. Para un lote de 1,000 carcasas de aluminio, el fresado ofrece un costo por pieza de $6 versus $22 para electroerosión por hilo, lo que hace del fresado la opción económica clara. El principio de ingeniería es usar electroerosión por hilo solo para características que el fresado no puede lograr, nunca para eliminación de material en bruto.
¿Qué Medidas de Control de Calidad Garantizan la Fiabilidad en la Combinación?
Cuando se utilizan ambos procesos en una sola pieza, el desafío crítico de control de calidad es la alineación de los datos de referencia. Las características fresadas establecen el sistema de coordenadas de referencia; la electroerosión por hilo debe entonces localizar su punto de partida en relación con esas características con una precisión de ±0.005 mm o mejor. BQUQ utiliza un sistema de palets común con orificios de pasador de precisión (tolerancia H7) y una sonda táctil Renishaw para verificar la posición de la pieza antes de que comience la electroerosión por hilo. También empleamos medición en proceso: después del fresado, una verificación con MMC verifica todos los datos críticos; después de la electroerosión por hilo, la rugosidad superficial se mide con un perfilómetro (Mahr MarSurf) y la precisión dimensional con una MMC Zeiss a 20°C ± 1°C.
La gestión térmica es otro factor crítico. La electroerosión por hilo genera calor localizado en la zona de chispa, pero la pieza aún puede distorsionarse si no está correctamente fijada. Mantenemos una temperatura del fluido dieléctrico de 20°C ± 2°C y permitimos un período de estabilización de 30 minutos después del fresado antes de comenzar la electroerosión por hilo. Para piezas que requieren ambos procesos, también recomendamos aliviar tensiones del material antes del mecanizado final para prevenir distorsión por tensiones residuales internas. Estos procedimientos han permitido a BQUQ mantener un rendimiento de primera pasada del 98.7% en componentes mecanizados híbridamente durante el último año.
¿Qué Industrias Se Benefician Más de la Combinación de Electroerosión por Hilo y Fresado CNC?
Los fabricantes aeroespaciales y de dispositivos médicos son los principales beneficiarios. Los componentes aeroespaciales—raíces de álabes de turbina, orificios de sistemas de combustible y soportes de tren de aterrizaje—requieren aleaciones de níquel de alta resistencia y titanio que son difíciles de fresar pero ideales para electroerosión por hilo, mientras que sus bridas de montaje y características 3D complejas exigen fresado. Los dispositivos médicos utilizan titanio de grado implantable y acero inoxidable; un instrumento quirúrgico típico tiene un mango fresado y un filo cortante cortado por electroerosión por hilo con un acabado de precisión de Ra 0.2 µm. La industria de moldes y matrices es otro usuario importante: cada cavidad de molde de inyección se fresada primero, luego endurecida, y luego acabada con electroerosión por hilo para las superficies de cierre finales. Las matrices de estampado automotriz siguen el mismo camino híbrido, con electroerosión por hilo cortando los aceros de recorte y el fresado creando las superficies de embutición. En BQUQ, el 40% de nuestros pedidos de procesos híbridos provienen de dispositivos médicos, el 30% de aeroespacial y el 20% de moldes y matrices.
Preguntas Frecuentes
¿Cuál Es el Tamaño Máximo de Pieza para Electroerosión por Hilo?
Las máquinas típicas de electroerosión por hilo manejan piezas de hasta 800 mm × 600 mm × 300 mm con un peso máximo de 500 kg, aunque existen máquinas más grandes para matrices de hasta 2,000 mm. La principal limitación es el tamaño del tanque dieléctrico y la capacidad de sumergir la pieza para un lavado estable. Para piezas más grandes, recomendamos dividir el trabajo o usar una electroerosión por hilo de hilo viajero con tanque reducido.
¿Puede la Electroerosión por Hilo Cortar Materiales No Conductores Como Cerámicas o Plásticos?
No, la electroerosión por hilo requiere materiales eléctricamente conductores; las cerámicas, el vidrio y la mayoría de los plásticos no pueden cortarse con este método. Para tales materiales, el fresado CNC, el rectificado o el corte por láser son las opciones apropiadas. Sin embargo, algunas cerámicas avanzadas con recubrimientos metálicos pueden procesarse con técnicas especiales, pero esto no es práctico para producción.
¿Qué Tan Rápida Es la Electroerosión por Hilo en Comparación con el Fresado CNC para la Misma Característica?
La velocidad de corte de la electroerosión por hilo es típicamente de 20-40 mm²/min para acero de 50 mm de espesor, mientras que el fresado CNC elimina material a 100-500 mm³/min para la misma dureza. Para una ranura pasante simple en una placa de 10 mm, el fresado es 3-5 veces más rápido. La electroerosión por hilo solo se vuelve competitiva cuando la característica es demasiado delgada, demasiado profunda o demasiado dura para que el fresado la maneje.
¿Cuál Es el Tamaño Mínimo de Orificio Que Puede Cortar la Electroerosión por Hilo?
La electroerosión por hilo puede cortar orificios tan pequeños como 0.1 mm de diámetro usando un hilo de 0.05 mm, pero el mínimo práctico para producción es 0.2 mm con una tolerancia de ±0.01 mm. Para orificios por debajo de 0.3 mm, la alimentación del hilo y el lavado se vuelven difíciles, y el riesgo de rotura del hilo aumenta. El fresado CNC no es capaz de producir orificios por debajo de 0.5 mm en materiales endurecidos.
¿Afecta la Electroerosión por Hilo las Propiedades del Material de la Pieza?
La electroerosión por hilo crea una capa refundida delgada (capa blanca) de 1-5 µm en la superficie cortada, que es más dura y más frágil que el material base. Esta capa puede reducir la resistencia a la fatiga, por lo que para componentes aeroespaciales críticos, se recomienda una pasada de acabado final o un pulido ligero para eliminarla. La zona afectada por el calor es mínima en comparación con el fresado, pero no es cero.
¿Cuándo Debería Usar una Electroerosión por Hilo de 5 Ejes en Lugar de una Máquina Estándar de 2 Ejes?
Use una electroerosión por hilo de 5 ejes cuando necesite cortes cónicos, formas cónicas o ángulos variables a lo largo de la trayectoria de corte, como para matrices de extrusión y ángulos de desmoldeo. Una máquina de 5 ejes permite inclinar el hilo hasta 30 grados, habilitando geometrías complejas que una máquina de 2 ejes no puede producir. La prima de costo es de aproximadamente el 30%, así que solo especifique 5 ejes cuando la pieza lo requiera.
¿Cómo Elijo Entre Electroerosión por Hilo y Fresado CNC para un Nuevo Proyecto?
Comience enumerando el material, la dureza, la geometría de la característica y la tolerancia requerida. Si el material es conductor y más duro que 50 HRC, o si la característica tiene una esquina interna por debajo de R0.2 mm, elija electroerosión por hilo. Si el material es no conductor o la característica es una cavidad ciega o superficie 3D, elija fresado CNC. Para la mayoría de las piezas de precisión, necesitará ambos: fresar el volumen principal, luego electroerosionar por hilo las características crí
