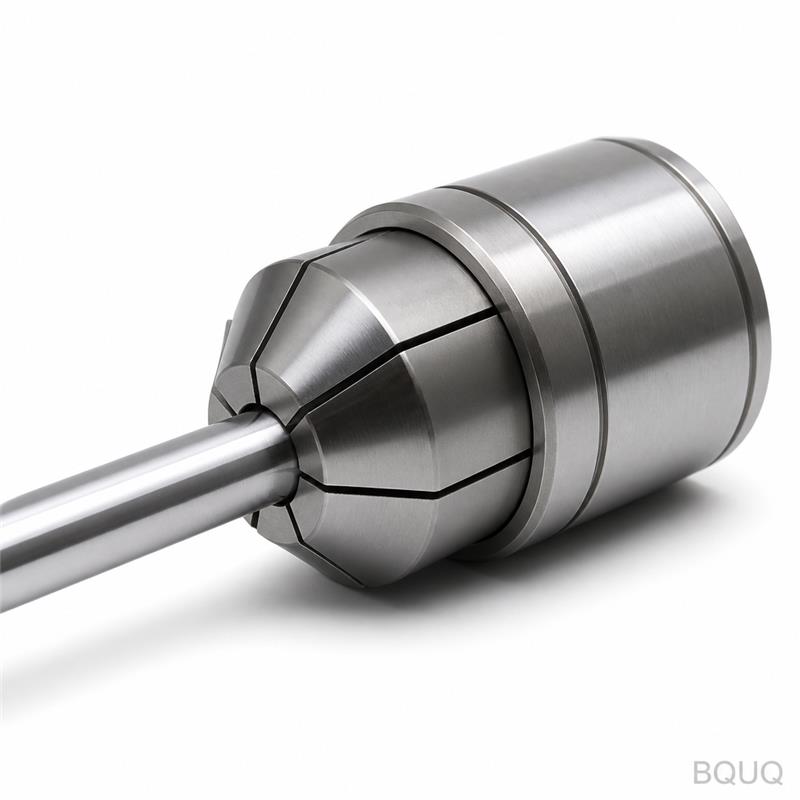

¿Cómo pueden las barras de extensión de portabrocas de pinza alcanzar profundidad sin perder rigidez?
El mecanizado de cavidades profundas y las operaciones de alcance extendido presentan un dilema clásico de ingeniería: cuanto más largo es el portaherramientas, mayor es la deflexión y mayor el riesgo de vibración. La respuesta directa es que las barras de extensión modernas con pinza de portaherramientas mantienen la rigidez mediante una combinación de selección optimizada de aleación de acero, perfiles geométricos cónicos e interfaces de pinza rectificadas con precisión que minimizan la excentricidad y maximizan la fuerza de sujeción. Al utilizar acero para herramientas H13 endurecido o materiales equivalentes con un módulo de Young superior a 200 GPa, y emplear un diseño de vástago escalonado y esbelto, estas barras logran relaciones de extensión de hasta 5:1 mientras conservan una rigidez estática superior a 20 N/µm en la línea de referencia.
¿Cuáles Son los Principios de Diseño Fundamentales Detrás de las Barras de Extensión Rígidas?
La rigidez de una barra de extensión está determinada por su momento de inercia, que escala con la cuarta potencia del diámetro. Por lo tanto, la estrategia de diseño principal es maximizar el diámetro exterior (DE) durante la mayor parte de la longitud posible, reduciéndolo solo cerca de la punta. Una barra de extensión típica de 20 mm de diámetro con un alcance de 100 mm tendrá un espesor de pared de 8 mm, proporcionando un área de sección transversal que resiste la flexión. Además, la zona de transición entre el vástago y la extensión es redondeada, no con esquinas afiladas, para eliminar concentradores de tensión que podrían causar microfracturas bajo carga cíclica. El orificio interno, que aloja la pinza, está rectificado con una tolerancia H7, asegurando que la pinza se asiente perfectamente concéntrica al eje del vástago, típicamente dentro de 0.003 mm TIR (Lectura Total del Indicador).
¿Cómo Afecta la Interfaz de la Pinza a la Rigidez y la Excentricidad?
La interfaz de la pinza es el eslabón más débil del sistema; una barra de extensión de alta calidad es inútil si la pinza no puede transferir la fuerza de sujeción de manera uniforme. La mayoría de las barras de extensión profesionales utilizan pinzas ER (ER16, ER20, ER32) o mandriles hidráulicos de alta precisión. Para pinzas ER, el factor crítico es el par de apriete de la tuerca de la pinza. Una pinza ER32 estándar requiere un par de apriete de 120 Nm, que genera una fuerza de sujeción radial de aproximadamente 15 kN. Esta fuerza deforma la pinza elásticamente, agarrando el vástago de la herramienta con una presión uniforme de aproximadamente 300 MPa. Sin embargo, la excentricidad está directamente correlacionada con la calidad de la pinza. Una pinza ER rectificada con precisión, certificada según DIN 6499, mantendrá una excentricidad de 0.005 mm a 3x el diámetro desde la punta. Para aplicaciones que requieren menos de 0.003 mm de excentricidad, se recomienda un mandril de expansión hidráulica, ya que utiliza presión hidráulica para proporcionar una superficie de sujeción de 360 grados, eliminando los problemas de contacto en tres puntos comunes en pinzas ranuradas.
¿Qué Materiales Son los Mejores para Maximizar la Rigidez Estática y Dinámica?
La selección del material no se trata meramente de dureza; se trata del módulo de elasticidad (módulo de Young) y la capacidad de amortiguamiento. El acero al carbono estándar (AISI 1045) tiene un módulo de Young de 205 GPa, pero su relación de amortiguamiento es baja, lo que provoca vibración. Las barras de extensión de alta gama utilizan acero para herramientas pre-endurecido como H13 o 42CrMo4, tratado térmicamente a 48-52 HRC. El tratamiento térmico aumenta el límite elástico a aproximadamente 1,400 MPa, permitiendo que la barra soporte momentos de flexión más altos sin deformación plástica. Para aplicaciones ultraligeras, se utiliza aleación de titanio (Ti-6Al-4V), que ofrece un módulo de Young de 114 GPa pero una densidad de solo el 60% del acero. Esto es beneficioso para reducir la carga del husillo, pero la rigidez es menor, por lo que las barras de titanio están limitadas a relaciones de alcance-diámetro de 3:1. La tabla a continuación compara los materiales típicos utilizados en la fabricación de barras de extensión.
| Grado de Material | Módulo de Young (GPa) | Dureza (HRC) | Relación de Amortiguamiento | Relación de Alcance Máxima Recomendada |
| Acero para Herramientas H13 | 210 | 48-52 | 0.005 | 5:1 |
| Acero Aleado 42CrMo4 | 205 | 45-48 | 0.004 | 4:1 |
| Titanio Ti-6Al-4V | 114 | 36-40 | 0.008 | 3:1 |
| Carburo de Tungsteno (Sólido) | 600 | 70-75 | 0.002 | 6:1 |
| Inconel 718 | 200 | 40-45 | 0.006 | 4:1 |
¿Por Qué la Relación Longitud-Diámetro Determina el Alcance Seguro Máximo?
La relación longitud-diámetro (L/D) es la especificación más importante para predecir la deflexión. Para una viga en voladizo, la deflexión aumenta con el cubo de la longitud. Esto significa que duplicar el alcance de una barra de 20 mm de 50 mm a 100 mm resulta en un aumento de 8 veces en la deflexión bajo la misma fuerza de corte. Prácticamente, esto dicta que para una relación L/D de 4:1, la fuerza de corte radial máxima permitida es de aproximadamente 1,200 N antes de que la deflexión exceda 0.01 mm. Para una relación de 5:1, esto se reduce a 600 N. Más allá de una relación de 6:1, incluso las barras de carburo sólido exhibirán vibración excesiva a menos que la velocidad del husillo se reduzca en un 40% para evitar la resonancia. Por lo tanto, al mecanizar cavidades profundas, debe calcular la fuerza de corte real y compararla con la curva de rigidez de la barra para seleccionar el diámetro correcto.
¿Cómo Puede Reducir la Vibración y el Chatter en Aplicaciones de Alcance Profundo?
El chatter es una vibración autoexcitada que ocurre cuando la frecuencia de corte coincide con la frecuencia natural del portaherramientas. Las barras de extensión con altas relaciones L/D tienen frecuencias naturales bajas, típicamente entre 800 y 1,500 Hz. Para mitigar esto, los fabricantes utilizan barras "sintonizadas" o "antivibración" que contienen un elemento amortiguador, generalmente un núcleo de metal pesado (tungsteno) suspendido en un elastómero. Este amortiguador de masa absorbe la energía vibratoria, reduciendo la amplitud del chatter hasta en un 60% en comparación con barras sólidas. Además, aumentar el ángulo de desprendimiento de la herramienta de corte de 6 grados a 12 grados reduce las fuerzas de corte en un 25%, lo que disminuye la energía de excitación. Finalmente, la estrategia de mecanizado debe favorecer el fresado trocoidal (alta velocidad, baja penetración radial), lo que reduce el componente de fuerza radial, permitiendo que la barra de extensión opere dentro de su límite elástico.
¿Qué Tolerancias y Acabados Superficiales Se Pueden Esperar con Barras de Extensión?
La tolerancia alcanzable depende directamente de la excentricidad y la deflexión de la barra. Con una barra de extensión de mandril hidráulico de alta calidad (excentricidad < 0.003 mm) y un proceso de corte estable, puede mantener tolerancias posicionales de +/- 0.01 mm y un acabado superficial de Ra 0.4 µm en aleaciones de aluminio. En acero endurecido (45 HRC), espere que las tolerancias se amplíen a +/- 0.02 mm debido a las mayores fuerzas de corte y la expansión térmica. El crecimiento térmico de una barra de extensión de acero es significativo: una barra de 100 mm se alargará 0.012 mm por cada aumento de 10 grados Celsius en la temperatura. Por lo tanto, para trabajos de precisión, la aplicación de refrigerante debe ser consistente para mantener la estabilidad térmica. La tabla a continuación ilustra los límites prácticos para una barra de 20 mm de diámetro con un alcance de 100 mm.
| Condición de Corte | Fuerza Radial Máxima (N) | Deflexión Esperada (mm) | Tolerancia Alcanzable (mm) | Acabado Superficial Ra (µm) |
| Aluminio 6061, 10,000 RPM | 900 | 0.008 | +/- 0.010 | 0.4 |
| Acero Dulce 1020, 6,000 RPM | 700 | 0.006 | +/- 0.015 | 0.8 |
| Acero Endurecido 45 HRC, 4,000 RPM | 450 | 0.004 | +/- 0.020 | 1.2 |
| Titanio Grado 5, 3,000 RPM | 350 | 0.003 | +/- 0.025 | 1.6 |
¿Cuándo Debe Elegir una Barra de Extensión de Carburo Sólido en Lugar de una de Acero?
Las barras de extensión de carburo sólido son la solución definitiva para rigidez extrema, ofreciendo un módulo de Young tres veces superior al del acero. Esto permite relaciones L/D de hasta 6:1 con deflexión mínima. Sin embargo, el carburo sólido es frágil y costoso, con un precio aproximadamente 5 a 8 veces mayor que una barra de acero comparable. Por ejemplo, una barra de extensión de acero básica de 20 mm x 100 mm cuesta aproximadamente USD 150, mientras que un equivalente de carburo sólido cuesta USD 900. Debe elegir carburo sólido solo cuando mecanice materiales endurecidos (superiores a 50 HRC) o cuando la relación de alcance exceda 5:1 y la vibración no pueda controlarse con ajustes de velocidad. Para mecanizado de propósito general en aluminio y acero dulce, una barra de acero con amortiguador sintonizado es más rentable y duradera, ya que es menos propensa a fallas catastróficas por choques accidentales de la herramienta.
¿Cuáles Son las Mejores Prácticas para el Mantenimiento e Inspección?
Para mantener la rigidez y precisión de las barras de extensión, debe inspeccionar el cono de la pinza y el orificio interno en busca de desgaste o muescas. Un cono dañado hará que la pinza se asiente incorrectamente, aumentando la excentricidad hasta en 0.01 mm. Limpie el cono y la pinza con un paño sin pelusa y aplique una capa ligera de lubricante antiadherente a las roscas de la tuerca de la pinza para asegurar un par consistente. Calibre la excentricidad del portaherramientas ensamblado usando un indicador de cuadrante en la punta y a 50 mm de la punta; la diferencia no debe exceder 0.005 mm. Si la excentricidad aumenta más allá de esto, reemplace la pinza, no la barra, ya que las pinzas son componentes de sacrificio. La barra de extensión en sí debe verificarse para detectar rectitud cada 200 horas de operación usando una regla de precisión; cualquier curvatura mayor de 0.02 mm en toda la longitud requiere reemplazo.
Sección de Preguntas Frecuentes
¿Cuál es la longitud de extensión segura máxima para un mandril de pinza estándar?
La longitud de extensión segura máxima para un mandril de pinza ER estándar es típicamente 4 veces el diámetro del vástago. Más allá de esta relación, la deflexión y el chatter se vuelven inmanejables en acero. Use una barra de carburo sólido o antivibración para alcances más largos.
¿Cuánto cuesta una barra de extensión de alta calidad?
Una barra de extensión de acero de alta calidad con interfaz de mandril hidráulico cuesta entre USD 250 y USD 600 dependiendo de la longitud y la precisión. Las versiones de carburo sólido oscilan entre USD 800 y USD 1,500. El costo de la herramienta se justifica por la reducción de desechos y la capacidad de mecanizar piezas complejas en una sola configuración.
¿Se pueden usar barras de extensión con sistemas de refrigerante a través del husillo?
Sí, la mayoría de las barras de extensión están disponibles con capacidades de refrigerante a través del husillo, permitiendo que el refrigerante pase por el centro y salga cerca del filo de corte. Esto es esencial para el mecanizado de agujeros profundos para eliminar virutas y controlar el calor. Asegúrese de que la barra y la pinza sean compatibles con la presión de refrigerante de su máquina, típicamente hasta 70 bar.
¿Qué sistema de sujeción proporciona la mejor precisión de excentricidad?
Los mandriles hidráulicos proporcionan la mejor precisión de excentricidad, manteniendo 0.003 mm TIR o mejor. Los portaherramientas de contracción térmica son los segundos, con una excentricidad de alrededor de 0.004 mm, pero requieren equipo de calentamiento por inducción. Las pinzas ER estándar son las menos precisas, con una excentricidad entre 0.005 y 0.010 mm.
¿Por qué el chatter ocurre con más frecuencia con barras de extensión más largas?
El chatter ocurre porque las barras más largas tienen frecuencias naturales más bajas y menor rigidez. La fuerza de corte excita la frecuencia natural de la barra, causando resonancia. Las barras antivibración con amortiguadores internos están diseñadas para absorber esta energía y romper el bucle de resonancia.
¿Con qué frecuencia debo reemplazar la pinza en una barra de extensión?
Reemplace la pinza cuando la excentricidad medida exceda 0.008 mm a 3x el diámetro de la herramienta, o cuando vea signos de desgaste o decoloración en la superficie de agarre. Una pinza típica dura entre 500 y 1,000 cambios de herramienta en condiciones normales.
¿Puedo mecanizar acero endurecido con una barra de extensión de acero estándar?
No se recomienda mecanizar acero por encima de 45 HRC con una barra de acero estándar debido a las altas fuerzas de corte y el riesgo de deflexión. Use una barra de carburo sólido o una barra de acero de servicio pesado con amortiguador sintonizado y reduzca los parámetros de corte en un 30% para mantener la precisión.
Conclusión
Seleccionar la barra de extensión con pinza de portaherramientas adecuada requiere un equilibrio cuidadoso entre alcance, rigidez y costo. Siempre priorice la relación L/D más baja posible, ya que la deflexión crece geométricamente con la longitud. Para la mayoría de las aplicaciones, una barra de acero endurecido con pinza ER rectificada con precisión y amortiguador sintonizado ofrece la mejor combinación de rigidez y valor. Cuando su geometría exija un alcance extremo o sus materiales sean difíciles de cortar, invierta en sistemas de carburo sólido o hidráulicos para proteger la calidad de su pieza y el husillo de su máquina. En BQUQ, aplicamos 20 años de experiencia en mecanizado CNC para construir soluciones de herramientas personalizadas que maximizan la estabilidad de su proceso. Para una evaluación rápida y precisa de sus necesidades de mecanizado de alcance profundo, contáctenos para una cotización en un plazo de 12 horas. Envíenos un correo a sc@bquq.com, comuníquese por WhatsApp al +86 13713157787, o visite nuestro sitio web en www.bquq.com.
