Estampado de Disipadores de Calor: Técnicas para una Gestión Térmica Eficiente

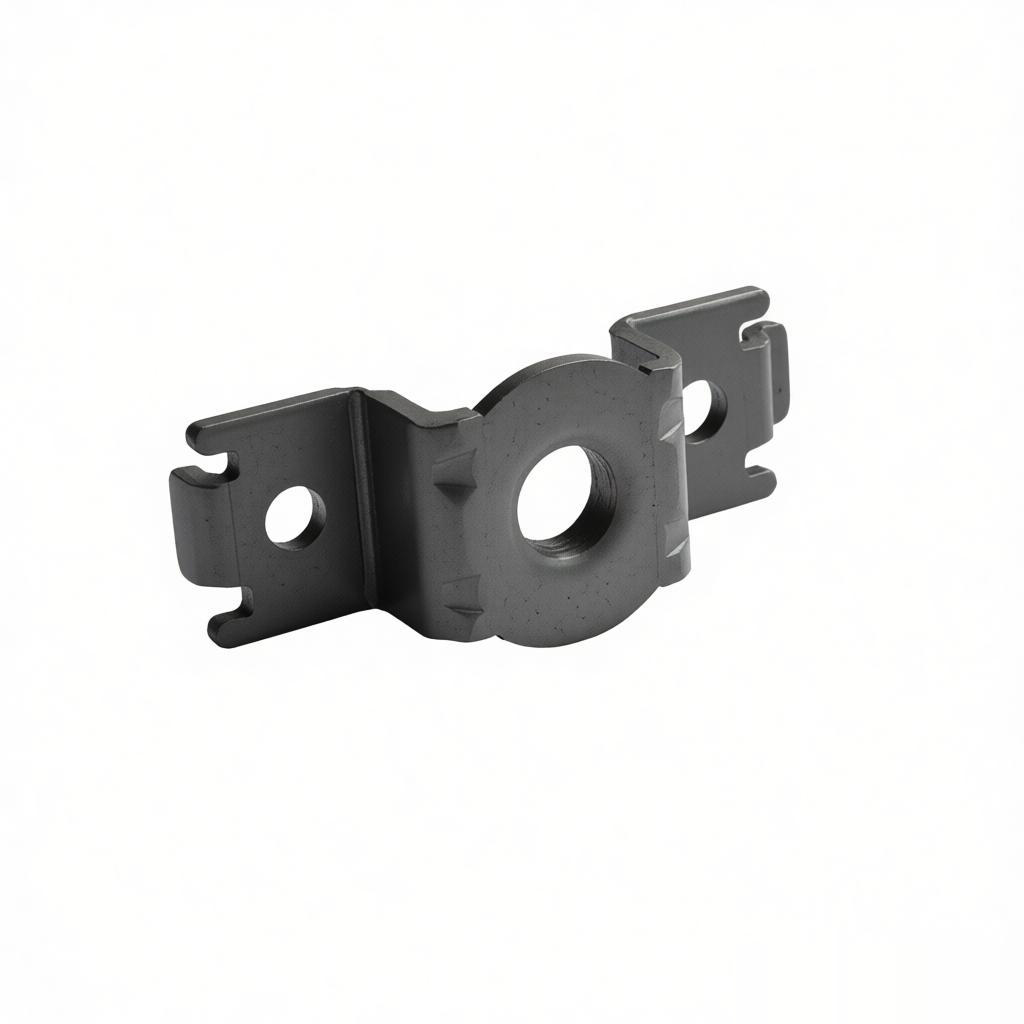

Introducción al Estampado de Disipadores de Calor
Los disipadores de calor son componentes críticos en dispositivos electrónicos, disipando el calor para evitar el sobrecalentamiento y garantizar un funcionamiento confiable. Entre varios métodos de fabricación, el estampado ofrece una solución rentable y de alto volumen para producir geometrías complejas de disipadores. Esta guía explora las técnicas y mejores prácticas para una gestión térmica eficiente mediante el estampado de disipadores.
Materiales para Disipadores Estampados
Aleaciones de Aluminio
El aluminio (p. ej., 6061, 6063) es el material más común debido a su excelente conductividad térmica (200–240 W/mK), ligereza y conformabilidad. Para aplicaciones de alto rendimiento, se utilizan aleaciones de cobre (conductividad térmica ~400 W/mK), pero son más caras y difíciles de estampar.
Criterios de Selección de Materiales
Conductividad térmica: cuanto mayor, mejor para la disipación de calor.
Ductilidad: debe soportar embutición profunda y doblado sin agrietarse.
Costo: el aluminio ofrece el mejor equilibrio para producción en masa.
Acabado superficial: afecta la resistencia de contacto con componentes electrónicos.
Diseño de Matriz de Estampado para Disipadores de Calor
El diseño de la matriz es crucial para lograr la geometría de aleta deseada, la distribución de espesores y la precisión dimensional. Las matrices progresivas se utilizan comúnmente para realizar múltiples operaciones (corte, punzonado, conformado y troquelado) en una sola carrera de prensa.
Consideraciones Clave de Diseño
Geometría de las aletas:
las aletas altas y delgadas maximizan la superficie, pero requieren un control cuidadoso del flujo de material para evitar desgarros.Radio de curvatura:
el radio mínimo debe ser al menos 1.5 veces el espesor del material para evitar la concentración de tensiones.Ángulos de desmoldeo:
permiten la fácil extracción de la pieza del molde.Compensación por springback:
sobredoblar el material para compensar la recuperación elástica.
Técnicas de Proceso de Estampado
Corte y Perforación
Primero, la pieza en bruto se corta de la tira. La perforación crea agujeros para montaje o flujo de aire. La holgura entre punzón y matriz debe ser del 5–10% del espesor del material para bordes limpios.
Conformado y Doblado
Las operaciones de conformado secuencial dan forma a las aletas. Para evitar arrugas, use topes de estirado y la fuerza adecuada del portapiezas. La lubricación reduce la fricción y mejora el flujo del material.
Corte y Recorte
Después del conformado, la pieza se recorta a las dimensiones finales. El punzonado fino puede producir bordes lisos sin operaciones secundarias.
Control de Calidad en el Estampado de Disipadores de Calor
| Parámetro | Especificación | Método de Inspección |
|---|---|---|
| Planitud |
