Estampado por Embutición Profunda: Consideraciones y Consejos de Diseño
El estampado profundo es un proceso versátil de conformado de metales que transforma láminas planas de metal en formas tridimensionales complejas. Se utiliza ampliamente en industrias como la automotriz, aeroespacial, electrónica y dispositivos médicos. Esta guía explora las consideraciones clave de diseño y consejos prácticos para optimizar sus proyectos de estampado profundo en términos de calidad, eficiencia y rentabilidad.

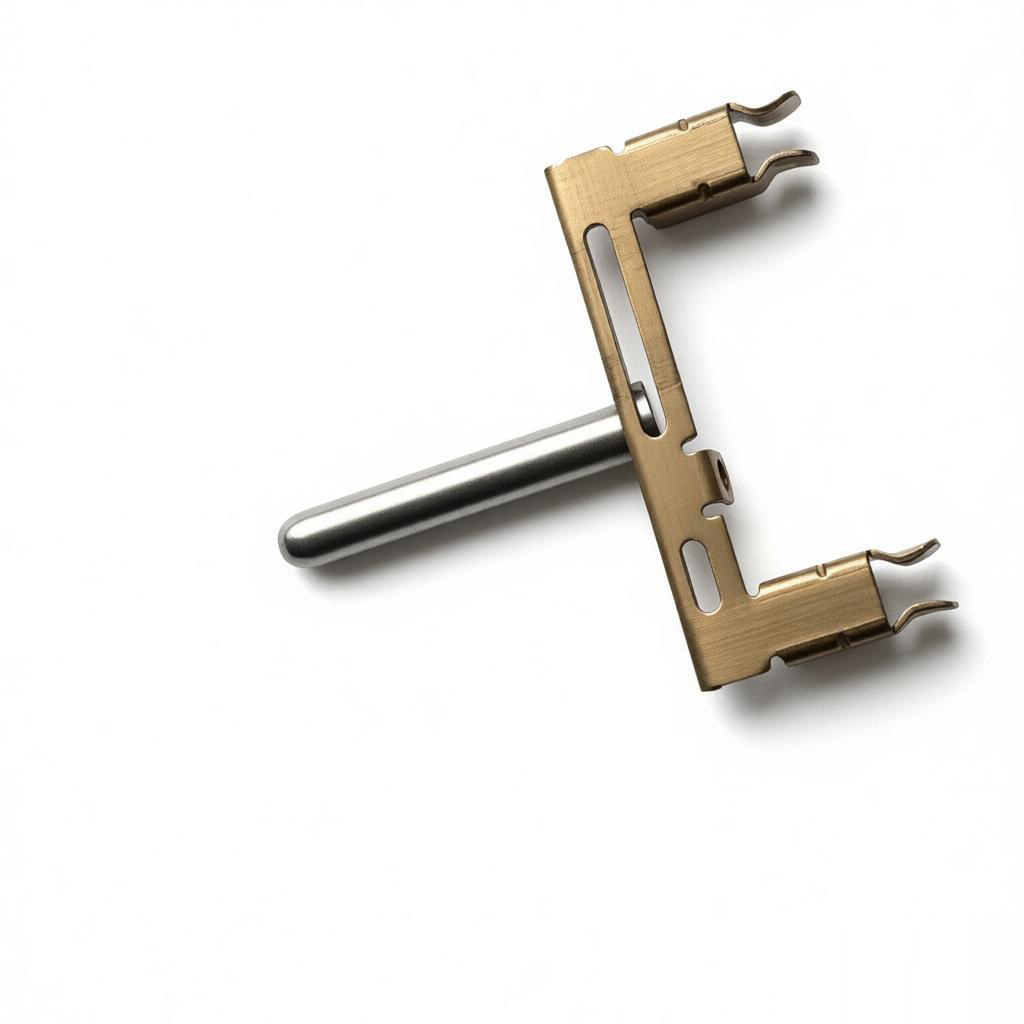

Comprendiendo el Estampado Profundo
El estampado profundo implica un punzón que empuja una lámina de metal hacia una cavidad de matriz, haciendo que el material fluya y adopte la forma de la matriz. El proceso se denomina 'profundo' cuando la profundidad de la pieza estampada supera su diámetro. Requiere un control cuidadoso del flujo de material, lubricación y velocidad de prensa para evitar defectos como desgarros, arrugas o adelgazamiento.
Cómo Funciona el Estampado Profundo
El proceso comienza con una lámina colocada sobre una abertura de matriz. Un punzón desciende, forzando la lámina hacia la matriz. El metal se estira y fluye radialmente hacia adentro. Pueden ser necesarios múltiples estampados para piezas muy profundas, con recocido intermedio para aliviar el endurecimiento por deformación. Los parámetros clave incluyen la fuerza del sujetador de la lámina, el radio del punzón, el radio de la matriz y la holgura entre punzón y matriz.
Consideraciones Clave de Diseño
Diseñar una pieza para estampado profundo requiere atención a la geometría, propiedades del material y limitaciones del proceso. A continuación se presentan factores críticos.
Geometría de la Pieza
Relación Profundidad-Diámetro:
Cuanto más profunda sea la pieza en relación con su diámetro, más desafiante será el estampado. Los límites típicos son 2:1 para un solo estampado; las piezas más profundas requieren múltiples estampados.Radios de esquina:
Las esquinas afiladas aumentan la concentración de tensiones y el riesgo de desgarro. Use radios generosos (al menos 3-5 veces el espesor del material) tanto en el punzón como en la matriz.Espesor de pared:
Espere adelgazamiento, especialmente en esquinas y paredes laterales. Permita la variación de espesor en el diseño.Ángulos de desmoldeo:
Las paredes verticales son difíciles; incluya un ligero ángulo de desmoldeo (1-5 grados) para facilitar el flujo de material y la expulsión de la pieza.
Selección de Material
| Material | Conformabilidad | Aplicaciones Comunes |
|---|---|---|
| Acero Bajo en Carbono | Excelente | Paneles automotrices, fregaderos de cocina |
| Acero Inoxidable | Buena (requiere más fuerza) | Dispositivos médicos, equipos de alimentos |
| Aluminio | Moderado (propenso a arrugas) | Carcasas ligeras, disipadores de calor |
| Cobre/Latón | Muy bueno | Componentes eléctricos, artículos decorativos |
Seleccione materiales con alta elongación y bajo límite elástico para facilitar el embutido. Evite materiales con granos grandes o defectos superficiales.
Diseño de Herramientas y Matrices
Un utillaje adecuado es esencial para una calidad constante. Considere estos aspectos:
Radios de Punzón y Matriz:
Radios más grandes reducen la tensión y permiten un flujo de material más suave. Para embutidos profundos, use un radio de punzón de 4 a 8 veces el espesor del material.Holgura:
La holgura óptima entre punzón y matriz suele ser de 1.1 a 1.2 veces el espesor del material. Demasiado ajustada provoca desgarros; demasiado holgada provoca arrugas.Fuerza del Prensachapas:
Aplique la fuerza suficiente para evitar arrugas, pero no tanta que restrinja el flujo del material. Use cordones de embutición o escalones para controlar el flujo.Lubricación:
Use lubricantes de alta presión para reducir la fricción y evitar el agarrotamiento. Aplique uniformemente en ambos lados de la pieza en bruto.
Defectos comunes y soluciones
Incluso con un buen diseño, pueden ocurrir defectos. Aquí hay problemas típicos y cómo solucionarlos:
| Defecto | Causa | Solución |
|---|---|---|
| Arrugas | Fuerza insuficiente del pisador o flujo excesivo de material | Aumentar la fuerza del pisador, agregar galgas de estirado, reducir la holgura |
| Desgarro | Alta concentración de tensiones, radios agudos o material demasiado frágil | Aumentar los radios, usar material más dúctil, reducir la profundidad de embutición por etapa |
| Adelgazamiento | Estiramiento excesivo | Ajustar el tamaño de la pieza en bruto, agregar recocido intermedio, usar múltiples embuticiones |
| Rayaduras | Lubricación deficiente o acabado superficial de la herramienta | Mejorar la lubricación, pulir matrices, usar materiales de herramienta más duros |
Consejos para un embutido profundo exitoso
Basados en las mejores prácticas de la industria, aquí hay consejos prácticos:
Realizar análisis de elementos finitos (FEA):
Simule el proceso para identificar posibles problemas antes de construir el utillaje. Esto ahorra tiempo y costos.Optimizar la forma del blank:
Utilice blanks con esquinas redondeadas en lugar de cuadradas para reducir las concentraciones de tensión. Considere software de desarrollo de blanks.Utilice troqueles progresivos:
Para producción de alto volumen, los troqueles progresivos con múltiples estaciones pueden realizar corte, embutición y recorte en una sola carrera de prensa.Controlar la temperatura:
Para embuticiones profundas, el calor puede ser beneficioso. El conformado en caliente (por ejemplo, para aluminio) mejora la formabilidad y reduce el rebote elástico.Probar e iterar:
Prototipe con utillaje blando si es posible. Ajuste los parámetros según los resultados de las pruebas antes de comprometerse con utillaje duro.Asociarse con fabricantes experimentados:
Trabaje con un experto en estampado de metales que comprenda las complejidades de la embutición profunda, como nuestro equipo en [Company Name]. Ofrecemos asistencia en diseño y garantía de calidad.
Conclusión
El estampado por embutición profunda es una forma altamente eficiente de producir componentes metálicos fuertes y sin costuras. Prestando atención a la geometría del diseño, la selección de materiales, las herramientas y los parámetros del proceso, puede lograr una calidad constante y minimizar defectos. Ya sea que esté diseñando una pieza nueva u optimizando una existente, estas consideraciones y consejos lo guiarán hacia una embutición profunda exitosa. Contáctenos para discutir los requisitos de su proyecto y aprovechar nuestra experiencia en servicios de estampado de metales.
