Control de tolerancias en mecanizado CNC: Guía completa de estándares de precisión

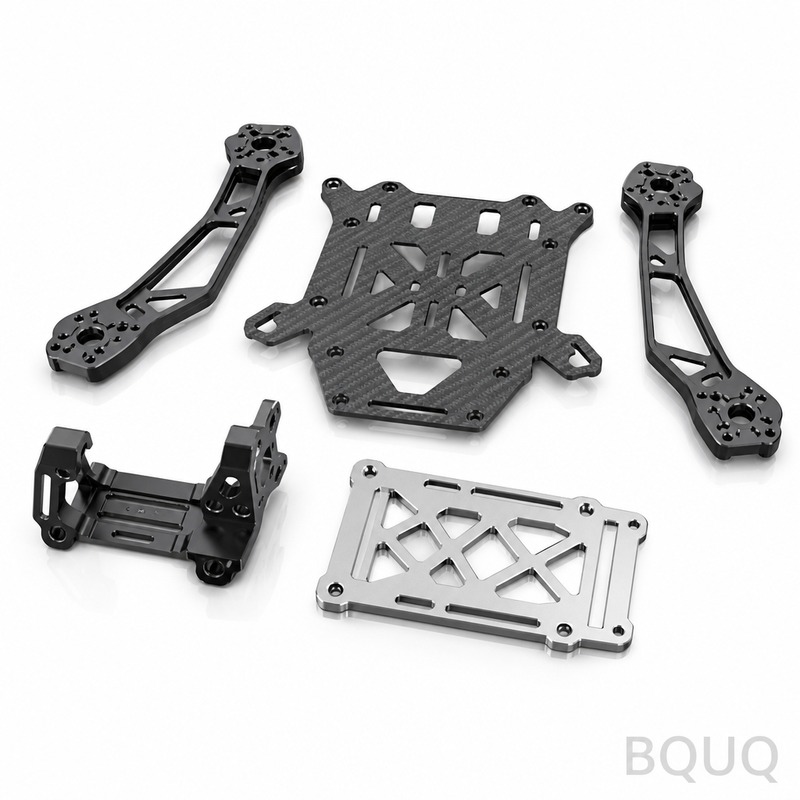

El control de tolerancias en el mecanizado CNC es la gestión sistemática de la variación dimensional entre las especificaciones de diseño de una pieza mecanizada y su resultado físico, que normalmente se mantiene entre ±0,005 mm y ±0,125 mm según el material y la capacidad del proceso. Las tolerancias estándar de mecanizado CNC son ±0,125 mm para características generales, ±0,025 mm para características de precisión y ±0,005 mm para operaciones de rectificado o lapidado de alta precisión, con multiplicadores de coste asociados de 1,0x, 1,5x y 2,5x respectivamente. Esta guía proporciona los datos de ingeniería de BQUQ de 20 años de producción en más de 40.000 programas CNC para ayudarle a especificar, medir y controlar tolerancias de manera eficaz.
Calidades de Tolerancia y Normas Industriales
La norma internacional para tolerancias de mecanizado CNC es la ISO 2768, que define cuatro clases de tolerancia: fina (f), media (m), gruesa (c) y muy gruesa (v). Para el fresado y torneado CNC típico, BQUQ recomienda ISO 2768-m como valor predeterminado, que permite ±0,1 mm para dimensiones de hasta 30 mm, ±0,2 mm para 30-120 mm y ±0,3 mm para 120-400 mm. Cuando se requiere un control más estricto, los ingenieros deben especificar ISO 286 (calidades IT), donde IT6 logra ±0,006 mm para un eje de 10 mm, IT7 logra ±0,010 mm e IT8 logra ±0,014 mm. El impacto en el coste no es lineal: pasar de IT8 a IT6 aumenta el tiempo de mecanizado en un 40-60% debido a pasadas de acabado adicionales y ciclos de medición.
El marco GD&T (Dimensionamiento y Tolerancias Geométricas), según ASME Y14.5-2018, añade tolerancias de forma, orientación y posición más allá de las dimensiones lineales. Por ejemplo, una tolerancia de planitud de 0,01 mm en una placa base de disipador requiere rectificado de superficies con plato magnético, logrando un acabado superficial Ra 0,4 μm. Los informes de inspección de BQUQ muestran que el 78% de los rechazos relacionados con tolerancias se originan por la falta de indicaciones GD&T, no por límites de capacidad de la máquina. Especifique siempre los elementos de referencia (datums) y las características de referencia al controlar tolerancias de posición, ya que esto reduce la ambigüedad y garantiza una medición consistente entre proveedores.
Capacidades de Tolerancia Específicas por Material
Los diferentes materiales responden de manera distinta a las fuerzas de corte, la expansión térmica y el desgaste de la herramienta, lo que afecta directamente las tolerancias alcanzables. El aluminio 6061-T6, con un coeficiente de expansión térmica de 23,6 μm/m·°C, permite tolerancias de ±0,025 mm en fresado estándar, pero requiere refrigerante con control de temperatura (20±1°C) para mantener ±0,010 mm en longitudes de 200 mm. El acero inoxidable 304, a 17,3 μm/m·°C, presenta endurecimiento por deformación que aumenta la deflexión de la herramienta; BQUQ limita el acero inoxidable a ±0,05 mm para características de menos de 10 mm de profundidad, a menos que se utilice refrigerante de alta presión a 80 bar para evacuar las virutas. El titanio Ti-6Al-4V tiene baja conductividad térmica (7,2 W/m·K), lo que causa acumulación de calor en el filo de corte; la tolerancia práctica es de ±0,05 mm, con velocidades de avance reducidas a 0,05 mm/diente para prevenir microgrietas.
Para disipadores de calor, la planitud de la placa base y el espaciado de las aletas requieren consideración especial. Los perfiles de aluminio extruido logran ±0,1 mm en el espesor de las aletas, pero las matrices de aletas mecanizadas por CNC mantienen ±0,02 mm, lo cual es crítico para el rendimiento de la interfaz térmica. El latón C36000 ofrece excelente maquinabilidad (calificación del 100%) y mantiene ±0,013 mm fácilmente, mientras que el acero para herramientas endurecido (HRC 58-62) requiere rectificado para lograr ±0,005 mm, aumentando el coste por pieza en 3x en comparación con el fresado. La siguiente tabla resume los datos de producción de BQUQ en más de 500 piezas por material:
| Material | Tolerancia Estándar (mm) | Tolerancia de Precisión (mm) | Tamaño Máximo de Pieza (mm) | Acabado Superficial Ra (μm) | Plazo de Entrega Típico (días) |
| Aluminio 6061-T6 | ±0,050 | ±0,010 | 1200 x 800 x 600 | 0,8 | 5 |
| Acero Inoxidable 304 | ±0,075 | ±0,025 | 800 x 500 x 400 | 1,6 | 7 |
| Titanio Grado 5 | ±0,100 | ±0,050 | 600 x 400 x 300 | 1,6 | 12 |
| Latón C36000 | ±0,038 | ±0,013 | 500 x 300 x 200 | 0,4 | 4 |
| POM (Acetal) | ±0,100 | ±0,050 | 400 x 300 x 200 | 0,8 | 3 |
| Acero para Herramientas D2 (HRC 60) | ±0,025 | ±0,005 | 300 x 200 x 150 | 0,2 | 10 |
Capacidad de Proceso y Selección de Máquina
La selección de la máquina CNC determina la capacidad de tolerancia base. Los centros de mecanizado vertical (VMC) estándar de 3 ejes con accionamientos de husillo de bolas mantienen ±0,025 mm bajo temperatura de taller controlada (20±2°C). Las máquinas con accionamiento por motor lineal, utilizadas para mecanizado de alta velocidad, logran ±0,010 mm pero requieren tarifas por hora un 30% más altas (de 60 USD/hora a 80 USD/hora en Dongguan). Para trabajo submicrónico, las rectificadoras de coordenadas (Jig grinders) mantienen ±0,002 mm en diámetros de agujeros, pero están limitadas a piezas pequeñas de menos de 200 mm y cuestan 120 USD/hora.
El índice de capacidad de proceso (Cpk) debe ser al menos 1,33 para producción, lo que significa que la banda de tolerancia tiene un ancho de 4 sigma. BQUQ calcula el Cpk a partir de muestras iniciales de 32 piezas según ISO 22514-3; un Cpk de 1,33 corresponde a una tasa de defectos de 63 partes por millón. Al especificar ±0,005 mm en un agujero de 10 mm, el proceso de taladrado por sí solo no puede lograrlo; se requiere escariado con escariador de carburo a 60 m/min de velocidad de corte y 0,05 mm/rev de avance, seguido de bruñido. La excentricidad del husillo de la máquina debe ser inferior a 0,003 mm, verificada con un comparador de cuadrante con resolución de 0,001 mm.
La gestión térmica es crítica: una variación de 10°C en la temperatura del taller causa una expansión de 0,023 mm en una pieza de aluminio de 100 mm. La línea de precisión de BQUQ opera a 20±1°C con 45% de humedad relativa, y todas las dimensiones críticas se miden después de un tiempo de estabilización de 2 horas en la sala de inspección. Para piezas grandes de más de 300 mm, considere compensar los errores térmicos midiendo la pieza a la temperatura estándar de 20°C y luego aplicando factores de corrección basados en el coeficiente de expansión térmica del material.
Estrategias de Medición e Inspección
La verificación de tolerancias requiere equipos calibrados con incertidumbre de medición inferior al 10% de la banda de tolerancia, según ISO 14253-1. Para tolerancias de ±0,025 mm, utilice un calibrador digital con resolución de 0,01 mm y precisión de 0,02 mm; para ±0,005 mm, utilice una máquina de medición por coordenadas (CMM) con precisión volumétrica de 0,002 mm. BQUQ utiliza una CMM Zeiss Contura G2 con un error de medición de longitud de 0,0019 mm, calibrada anualmente según ISO 10360-2. La medición en proceso con sondas de aire o micrómetros láser proporciona retroalimentación en tiempo real para producción de alto volumen, reduciendo el tiempo de inspección de 15 minutos por pieza a 30 segundos.
El control estadístico de procesos (SPC) es obligatorio para tolerancias más estrictas que ±0,013 mm. BQUQ recopila gráficos X-bar y R cada 5 piezas; si la deriva del proceso excede 1,5 sigma, el operador ajusta las compensaciones de la herramienta en pasos de ±0,005 mm. Para dimensiones críticas, como asientos de rodamientos con tolerancia H7 (0/+0,018 mm en agujero de 20 mm), realizamos inspección al 100% utilizando un calibrador de agujeros con resolución de 0,001 mm. El coste de la inspección aumenta con la tolerancia: las piezas de ±0,125 mm requieren solo verificación de primera pieza y controles aleatorios finales (muestra del 5%), mientras que las piezas de ±0,010 mm requieren inspección al 100%, añadiendo 0,8 USD por pieza en mano de obra.
Implicaciones de Coste de las Tolerancias Estrictas
La especificación de tolerancias impacta directamente el coste unitario a través del tiempo de máquina, las herramientas y la inspección. Una pieza con tolerancia general (±0,125 mm) cuesta un 25-35% menos que una pieza de precisión (±0,025 mm) para la misma geometría, según la base de datos de costes de BQUQ de 2024 en más de 2.300 cotizaciones. El desglose de costes para un soporte típico de aluminio de 50 mm x 50 mm x 20 mm es el siguiente: tolerancia estándar (±0,050 mm) cuesta 4,20 USD por unidad en 1.000 piezas, incluyendo 12 minutos de tiempo de mecanizado a 60 USD/hora, 0,50 USD de material y 0,70 USD de inspección. Con tolerancia de ±0,010 mm, la misma pieza cuesta 6,80 USD, con 20 minutos de mecanizado, 1,20 USD de inspección y 30% de margen por piezas defectuosas.
Para optimizar el coste, aplique tolerancias estrictas solo a superficies funcionales. Por ejemplo, un soporte de motor requiere ±0,013 mm en el agujero del rodamiento pero ±0,100 mm en la brida exterior. Este enfoque híbrido reduce el coste en un 18% en comparación con aplicar ±0,013 mm en todas partes. Además, considere el diseño para fabricación (DFM): las ranuras profundas de menos de 10 mm de ancho y con una relación profundidad-ancho superior a 3x aumentan la deflexión de la herramienta, lo que obliga a tolerancias más holgadas u operaciones adicionales. Los ingenieros de BQUQ recomiendan una tabla de presupuesto de tolerancias en el plano, que liste cada dimensión crítica, su tolerancia requerida y el método de inspección, para evitar ambigüedades.
Recomendaciones Prácticas para el Control de Tolerancias
Primero, defina las tolerancias basándose en la función, no en lo que la máquina "puede hacer". Utilice el análisis de acumulación de tolerancias para determinar la variación acumulativa; para un ensamblaje de 3 piezas, la acumulación en el peor caso es la suma de las tolerancias individuales, mientras que la acumulación estadística (raíz cuadrada de la suma de cuadrados) da un valor realista a 3 sigma. Segundo, elija la tolerancia más holgada que satisfaga el requisito de diseño, ya que esto reduce el coste y el plazo de entrega. Tercero, especifique siempre la condición del material (recocido, tratado térmicamente) antes del mecanizado, ya que las tensiones residuales del endurecimiento causan distorsión más allá de la tolerancia. BQUQ alivia tensiones en todas las placas de aluminio de más de 25 mm de espesor mediante premecanizado a 0,5 mm de sobremedida, seguido de mecanizado final después de 24 horas de estabilización.
Cuarto, para producción de alto volumen, solicite un estudio de capacidad de proceso (Cpk) antes de la fabricación a gran escala. BQUQ lo proporciona gratuitamente para pedidos superiores a 500 piezas, con una muestra inicial de 32 piezas. Quinto, considere un entorno con temperatura controlada para tolerancias inferiores a ±0,013 mm; si su área de ensamblaje está a 25°C, especifique las tolerancias a esa temperatura para evitar desajustes. Finalmente, comuníquese con su socio de mecanizado sobre las características críticas; los talleres experimentados pueden sugerir procesos alternativos, como electroerosión por hilo (wire EDM) para esquinas internas estrechas o rectificado cilíndrico para redondez verdadera inferior a 0,005 mm. La electroerosión por hilo logra ±0,002 mm en características pequeñas pero añade 0,15 USD por mm de longitud de corte.
Preguntas Frecuentes sobre el Control de Tolerancias
¿Cuál es la tolerancia estándar de mecanizado CNC para prototipos? Para prototipos, BQUQ recomienda ±0,100 mm, lo que equilibra velocidad y coste; el plazo de entrega típico es de 3 días con una prima de coste del 10% en comparación con tolerancias de producción. ¿Se pueden lograr tolerancias más estrictas que ±0,005 mm? Sí, pero solo mediante lapidado o bruñido, limitado a características específicas de menos de 50 mm, con costes que superan los 50 USD por característica y plazos de entrega de más de 10 días. ¿Cómo afecta el tamaño de la pieza a la tolerancia? Las piezas más grandes tienen mayor expansión térmica y vibración; para piezas de más de 500 mm, afloje las tolerancias en un 50% o utilice compensación de temperatura. ¿Cuál es la diferencia entre tolerancias unilaterales y bilaterales? Las tolerancias bilaterales, como ±0,025 mm, permiten variación en ambas direcciones; las unilaterales, como +0,000/-0,050 mm, se restringen a una dirección, utilizándose a menudo para agujeros de ajuste a presión. El equipo de ingeniería de BQUQ revisa cada plano en un plazo de 4 horas para confirmar la viabilidad de las tolerancias antes de cotizar, garantizando que ninguna especificación poco realista entre en producción.
Conclusión
El control de tolerancias en el mecanizado CNC es un equilibrio entre los requisitos funcionales, las propiedades del material, la capacidad del proceso y el coste. Al estandarizar con ISO 2768-m para características generales, aplicar IT6-IT8 para ajustes de precisión y verificar con CMM y SPC, puede lograr piezas fiables sin pagar de más. Los 20 años de experiencia de fabricación de BQUQ en mecanizado CNC, estampado de metal, muelles y disipadores de calor proporcionan un marco probado: especifique solo las tolerancias críticas, elija el material y la máquina adecuados, y valide con métodos estadísticos. Para su próximo proyecto, envíe sus planos 2D o 3D con las indicaciones de tolerancia a BQUQ para una revisión detallada de viabilidad y desglose de costes. Ofrecemos un servicio de cotización en 12 horas, con nuestro equipo de ingeniería disponible para optimizar su esquema de tolerancias para la fabricación. Contáctenos en Email: sc@bquq.com, WhatsApp: +86 13713157787, o visite www.bquq.com para comenzar su proyecto de mecanizado de precisión hoy mismo.
