resorte de contacto de potencia electrónica automotriz terminal de batería personalizado
Introducción a los resortes de contacto eléctrico de potencia y terminales de batería automotrices personalizados
En los vehículos modernos, los resortes de contacto eléctrico de potencia y los terminales de batería desempeñan un papel fundamental para garantizar conexiones eléctricas confiables. Estos componentes son esenciales para transmitir energía desde la batería a diversos sistemas electrónicos, como infoentretenimiento, iluminación y unidades de control. La fabricación personalizada de estas piezas permite a los fabricantes de automóviles lograr un rendimiento, durabilidad y eficiencia de costos óptimos. Esta guía explora todos los aspectos del diseño y producción de resortes de contacto eléctrico de potencia y terminales de batería automotrices personalizados, desde la selección de materiales hasta el aseguramiento de la calidad.
Consideraciones clave de diseño para resortes de contacto de potencia
Los resortes de contacto de potencia deben soportar compresión repetida, vibración y fluctuaciones de temperatura. Los factores clave de diseño incluyen:
Tasa de resorte y deflexión de carga:
El resorte debe proporcionar una fuerza constante en su rango de operación para mantener el contacto eléctrico.Resistencia de contacto:
La baja resistencia es crítica para minimizar la pérdida de potencia y la generación de calor. Los materiales y el acabado superficial juegan un papel importante.Vida útil a fatiga:
Los entornos automotrices exigen resortes que puedan soportar millones de ciclos sin fallas.Resistencia a la corrosión:
La exposición a la humedad, la sal y los productos químicos requiere una protección robusta contra la corrosión.
Materiales para resortes de alto rendimiento
Los materiales comunes incluyen:
| Material | Propiedades | Aplicaciones |
|---|---|---|
| Cobre Berilio | Alta resistencia, excelente conductividad, buena resistencia a la fatiga | Contactos de alta fiabilidad |
| Bronce Fósforo | Buena conductividad, resistencia moderada, bajo costo | Resortes de uso general |
| Acero Inoxidable (301, 304) | Alta resistencia, resistente a la corrosión, no magnético | Entornos hostiles |
| Aleaciones de Cobre (p. ej., C7025) | Alta conductividad, buenas propiedades de resorte | Terminales de alta corriente |

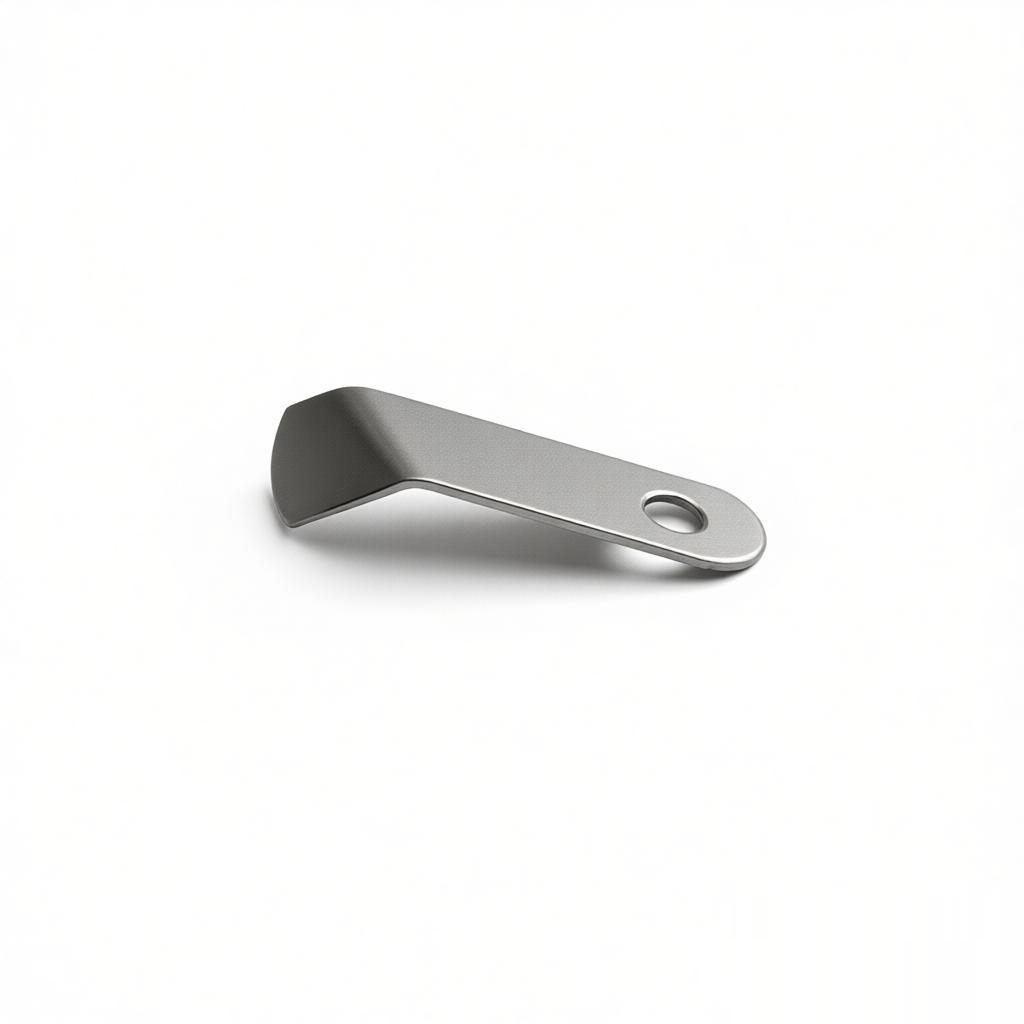

Diseño Personalizado de Terminales de Batería: Geometría y Funcionalidad
Los terminales de batería deben asegurar el cable mientras permiten una fácil desconexión y reconexión. Los diseños personalizados suelen incluir:
Mecanismos de Sujeción:
Diseños atornillados, con resorte o de liberación rápida para garantizar una conexión firme.Área de superficie de contacto:
Un área más grande reduce la resistencia y la acumulación de calor.Resistencia a vibraciones:
Características de bloqueo o resortes integrados evitan el aflojamiento.Polarización:
Formas con muescas para evitar una conexión incorrecta.
Selección de materiales para terminales de batería
La conductividad eléctrica y la resistencia a la corrosión son primordiales:
Cobre puro o latón para alta conductividad, a menudo chapados en estaño, níquel o plata.
El latón ofrece un equilibrio entre resistencia y conductividad a un costo menor.
El acero con baño de cobre se utiliza en aplicaciones de alta resistencia donde la resistencia importa más que la conductividad.
Procesos de Mecanizado CNC de Precisión y Estampado
Los resortes y terminales personalizados se producen típicamente mediante:
Estampado con Troquel Progresivo:
Piezas de alto volumen y consistentes a partir de bobina.Mecanizado de Precisión CNC:
Para geometrías complejas o lotes pequeños que requieren tolerancias ajustadas.Tratamiento Térmico:
Alivia tensiones y establece propiedades de resorte.Galvanizado/Pintura:
Protección contra corrosión y mejora de conductividad.
Consejos Prácticos para Diseñar Componentes Personalizados
Para garantizar la fabricabilidad y el rendimiento:
Minimice las esquinas internas afiladas para evitar la concentración de tensiones.
Especifique tolerancias alcanzables con el proceso elegido (p. ej., +/-0.05 mm para estampado).
Incluya características para el ensamblaje automatizado, como chaflanes de entrada.
Considere todo el ensamblaje: fuerza de contacto, ciclo de acoplamiento y expansión térmica.
Control de Calidad y Pruebas
La fiabilidad se garantiza mediante pruebas rigurosas:
Medición de Resistencia de Contacto:
Método Kelvin de cuatro hilos para verificar baja resistencia.Prueba de fuerza del resorte:
Curvas de carga-deflexión para confirmar la tasa del resorte.Prueba de fatiga cíclica:
Simular conexión/desconexión repetida.Pruebas ambientales:
Exposición a niebla salina, choque térmico y humedad.
Aplicaciones en electrónica automotriz
Los resortes de contacto de potencia y terminales de batería personalizados se utilizan en:
Conexiones principales de batería y cajas de fusibles.
Módulos de distribución para vehículos eléctricos (EV) y sistemas híbridos.
Sistemas de arranque-parada que requieren una vida útil de alto ciclo.
Módulos de control de infoentretenimiento e iluminación.
Conclusión
Los resortes de contacto de potencia y terminales de batería personalizados para electrónica automotriz son esenciales para sistemas eléctricos de vehículos confiables. Al seleccionar cuidadosamente los materiales, optimizar el diseño para la fabricabilidad e implementar controles de calidad rigurosos, los fabricantes pueden entregar componentes que cumplan con los exigentes requisitos de los automóviles modernos. Asociarse con un proveedor experimentado en estampado de precisión y mecanizado CNC garantiza que sus piezas personalizadas se produzcan de manera eficiente y con los más altos estándares.
