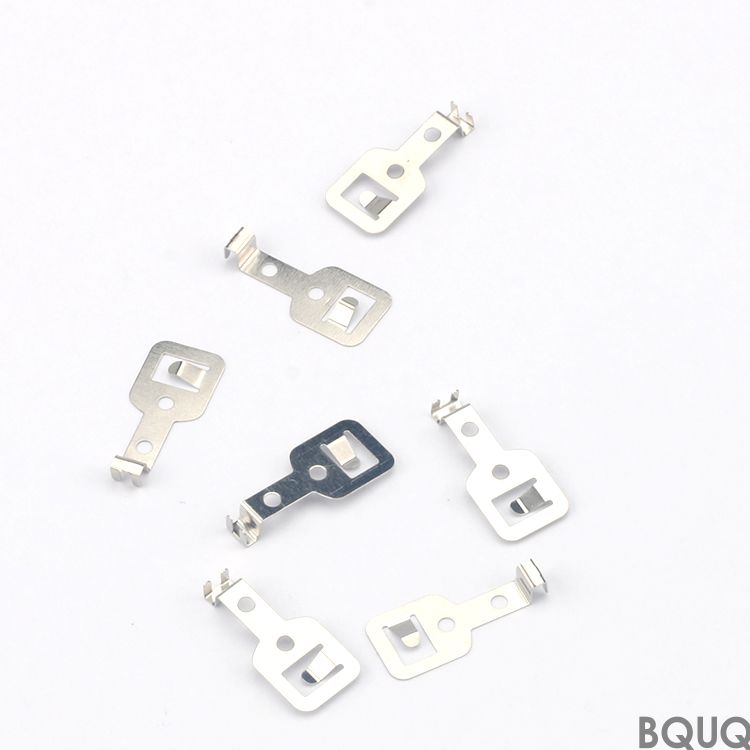

Qué Hace Este Resorte de Contacto Estampado Dentro de Tu Juguete
Este es un resorte de contacto para batería y terminal de potencia estampados en metal, producidos con herramientas de molde personalizadas fabricadas en nuestra fábrica de Dongguan. El beneficio concreto: obtienes un contacto de resorte con tolerancia posicional de ±0.02 mm, descentramiento total de 0.05 mm en la cara de la bobina y acabado superficial Ra 0.8 µm, todo a partir de un solo troquel progresivo que opera a 300 golpes por minuto. El plazo de entrega típico para un molde personalizado nuevo es de 15 días hábiles, y los informes de inspección de la primera pieza se envían con cada lote.
Por Qué un Resorte Estampado Supera a un Resorte Enrollado para Contactos de Batería en Juguetes
Los resortes enrollados tienen paso irregular y planitud de extremos inconsistente, lo que causa contacto intermitente de la batería en juguetes que se caen. Nuestro resorte de contacto estampado se forma a partir de una tira plana y luego se dobla en una forma de bobina de múltiples vueltas con una plataforma de aterrizaje plana acuñada. El resultado: planitud de extremos dentro de 0.03 mm, sin bordes afilados que corten el envoltorio de la batería y repetibilidad de la tasa de resorte de ±3% en 100,000 ciclos. Utilizamos este proceso para terminales de potencia en controles remotos, juguetes de peluche y dispositivos de juego portátiles.
Selección de Acero para Moldes y Tratamiento Térmico para 1 Millón de Golpes
Tu molde personalizado se fabrica con acero para herramientas SKD11 o DC53, dependiendo del grosor de la tira y del radio de doblado. Para tiras de menos de 0.3 mm de grosor, utilizamos SKD11 endurecido a 58–60 HRC. Para tiras más gruesas de hasta 1.2 mm, DC53 a 60–62 HRC ofrece mejor resistencia al desgaste. Cada cavidad del molde se corta con hilo y luego se pule a mano hasta obtener un acabado espejo de Ra 0.2 µm en las superficies de formado. Garantizamos 1 millón de golpes antes del primer mantenimiento de la herramienta, e incluimos un punzón de repuesto y un inserto de matriz con cada juego de moldes.
Materiales que Tenemos en Stock para Contactos de Batería de Juguete y Terminales de Potencia
Tenemos en stock cinco materiales que cubren el 90% de las aplicaciones de contacto de batería para juguetes: C7521 alpaca (mejor para resistencia a la corrosión), C5210 bronce fosforoso (mejor para consistencia de retorno elástico), SUS301 acero inoxidable (para entornos de alta temperatura), SPCC acero laminado en frío (menor costo) y latón estañado (para soldabilidad). Todos los materiales vienen con certificados de fábrica. Si necesitas una aleación específica, podemos conseguirla en 3 días y aún así cumplir con el plazo de entrega del molde de 15 días.
Especificación
Valor / Rango
Opciones de material
C7521, C5210, SUS301, SPCC, latón estañado
Grosor de la tira
0.08 mm – 1.20 mm
Diámetro exterior de la bobina del resorte
2.0 mm – 15.0 mm
Ancho del pin del terminal
1.0 mm – 8.0 mm
Dureza (tal como se forma)
HV 150 – HV 480 (depende del material)
Dureza del acero del molde
58 – 62 HRC
Tolerancia posicional
±0.02 mm
Descentramiento en la cara de la bobina
≤ 0.05 mm
Acabado superficial
Ra 0.8 µm (estándar), Ra 0.2 µm (pulido)
Plazo de entrega (molde nuevo + muestras)
15 días hábiles
MOQ
Sin MOQ para muestras; 10,000 piezas para producción
Cómo Mantenemos la Tolerancia de ±0.02 mm en un Troquel Progresivo de 300 Golpes
La tolerancia no es cuestión de suerte: proviene de un troquel progresivo de 6 estaciones con un pasador piloto fijo en cada estación. La tira se alimenta a 300 golpes por minuto a través de una prensa servo con sensor de tonelaje. Cada estación tiene una leva microajustable separada para la corrección del ángulo de doblado, y realizamos verificaciones dimensionales en proceso cada 500 piezas utilizando un micrómetro láser. Para tu referencia, nuestra estrategia completa de tolerancias está documentada en nuestra guía de tolerancias de mecanizado CNC, que se basa en los mismos principios de medición que aplicamos a las piezas estampadas.
Inspección Antes de Cada Envío: Prueba de Contacto en 5 Puntos
Cada lote de resortes de contacto para batería de juguete pasa por una inspección de 5 puntos antes del empaque. Primero, medimos la fuerza del resorte a 1.0 mm de compresión utilizando un medidor de fuerza digital; la ventana aceptable es tu valor nominal ±5%. Segundo, verificamos la resistencia de contacto contra un terminal de batería estándar utilizando un microóhmetro de 4 hilos, con un objetivo por debajo de 20 mΩ. Tercero, verificamos el diámetro exterior de la bobina con un calibre pasa/no pasa. Cuarto, realizamos una prueba de inserción/extracción de 50 ciclos en un accesorio estándar de batería AA o AAA. Quinto, verificamos el acabado superficial con un perfilómetro en tres piezas aleatorias por cada 1,000 piezas. El informe completo se te envía por correo electrónico dentro de las 24 horas posteriores al envío.
Lista de Verificación de Mantenimiento de Herramientas que Extiende la Vida del Molde a 3 Millones de Golpes
No solo te entregamos un molde y nos despedimos. Cada molde personalizado viene con una lista de verificación de mantenimiento impresa, y también publicamos el mismo protocolo en línea; consulta nuestra guía de selección de herramientas de corte CNC para la perspectiva del lado del equipo. En resumen: limpia las superficies de la matriz con aceite antioxidante cada 5,000 golpes, inspecciona el desgaste de los pasadores piloto cada 50,000 golpes y reemplaza la punta del punzón después de 500,000 golpes. Si nos envías el molde de vuelta, lo reacondicionamos por la mitad del costo de un molde nuevo y lo devolvemos en 7 días.
¿Tienen una cantidad mínima de pedido para el molde de estampado personalizado?
No hay MOQ para el molde en sí: pagas la tarifa de ingeniería del molde una sola vez, y puedes pedir solo 1 muestra prototipo después de completar el molde, y luego escalar a 10,000 piezas por lote cuando estés listo.
¿Pueden fabricar un contacto de resorte que se ajuste a una batería de celda tipo moneda CR2032?
Sí, fabricamos contactos para celdas tipo moneda con tira de bronce fosforoso C5210 de 0.10 mm de grosor, formada en una bobina de 6.5 mm de diámetro exterior con una hendidura acuñada de 0.3 mm para el borde de la batería, y mantenemos la altura total en 1.5 mm ±0.05 mm.
¿Cómo garantizan que el resorte no pierda fuerza después de 100,000 compresiones?
Preajustamos cada resorte con 3 compresiones completas al 80% de la altura sólida después del estampado, lo que elimina la tensión residual; nuestras muestras probadas muestran una pérdida de fuerza inferior al 5% después de 100,000 ciclos, e incluimos los datos de la prueba de ciclos con tu informe de la primera pieza.
¿Cuál es su plazo de entrega para un terminal de potencia personalizado con un chapado específico?
Si el material está en stock, la fabricación del molde toma 15 días hábiles, y el primer lote de producción con chapado selectivo de oro o chapado completo de estaño agrega 3 días hábiles más: un total de 18 días hábiles hasta tu puerta.
Envía Tu Dibujo para una Cotización Firme Dentro de 12 Horas
Somos un proveedor de fabricación de precisión hecho en China, y trabajamos directamente con ingenieros de diseño de juguetes y equipos de adquisiciones. Envía tu dibujo 2D (PDF o DXF) o un archivo STEP 3D a sc@bquq.com, y nuestros ingenieros responderán dentro de 12 horas con una cotización firme del molde, precio por pieza y una lista de comentarios DFM si vemos posibles problemas de formado. Para preguntas urgentes, contáctanos por WhatsApp al +86 13713157787. Sin presión de MOQ, sin cargos de diseño para la primera revisión.
