Estampado de calibre muy fino: 0,1 mm y menos
Respuesta breve: el estampado de fleje de 0,1 mm y menos es posible y común para contactos, blindajes y hojas de resorte, pero las reglas cambian. La holgura de matriz debe ser del 5–10 % del espesor por lado, por lo que a 0,1 mm es aproximadamente 0,005–0,010 mm. La alimentación debe ser precisa a mejor de 0,02 mm, el fleje debe estar plano y a menudo lubricado, y la calidad del borde cae rápidamente si la holgura es incorrecta. La tolerancia típica alcanzable es de ±0,02 mm en un buen día, y de ±0,03–0,05 mm de forma rutinaria. El material, no la prensa, suele ser el factor limitante.
Por debajo de aproximadamente 0,2 mm, el estampado deja de ser un problema de fuerza y se convierte en un problema de precisión. El tonelaje necesario para cizallar latón de 0,1 mm es pequeño; la dificultad está en mantener el fleje localizado, la matriz afilada y el borde limpio, porque todo se reduce a la vez. Este es el territorio de contactos, dedos EMI, calzos, blindajes y micro hojas de resorte, y recompensa la planificación por encima de la fuerza bruta.
Por qué el calibre fino es diferente
El fleje más fino es más débil, más plano, más fácil de dañar y menos tolerante a errores de holgura. Se pandea si la alimentación es inconsistente, se curva si el material tiene tensión residual y se desgarra si la holgura de la matriz es incluso ligeramente amplia. También conduce el calor lentamente, por lo que el desgaste de la herramienta se manifiesta como un cambio en la calidad del borde en lugar de una rotura. Una prensa que trabaja cómodamente con material grueso se vuelve exigente en el momento en que la bobina baja de 0,15 mm.
Las relaciones fundamentales son simples. La fuerza de cizalladura escala con el espesor, por lo que el material fino necesita poco tonelaje. Pero la holgura entre punzón y matriz también debe escalar con el espesor, y a 0,1 mm la holgura de trabajo es de unas pocas micras, un rango que exige herramientas rectificadas y ajustadas y afilado frecuente. La planitud del fleje y la condición superficial también importan más, porque un pequeño pandeo en la bobina se convierte en un error dimensional en la pieza.
Holgura de matriz y utillaje para fleje fino
El número más importante es la holgura de matriz. El punto de partida habitual es del 5–10 % del espesor del fleje por lado, ajustado según el material: aluminio y latón blandos cerca del 5 %, aceros más duros cerca del 10 %.
| Espesor del fleje | Holgura por lado | Altura de rebaba esperada | Notas |
|---|---|---|---|
| 0,05 mm | 0,003–0,005 mm | hasta 0,01 mm | Se requiere utillaje muy afilado |
| 0,10 mm | 0,005–0,010 mm | 0,01–0,02 mm | Rango común de calibre fino |
| 0,15 mm | 0,008–0,015 mm | 0,02–0,03 mm | Calidad de borde más estable |
| 0,20 mm | 0,010–0,020 mm | 0,02–0,04 mm | Transición al estampado normal |
| 0,30 mm | 0,015–0,030 mm | 0,03–0,05 mm | Rango cómodo |
Valores solo indicativos. Cuando la altura de rebaba es importante, la respuesta suele ser una matriz afilada y la holgura correcta en lugar de una operación de repasado. La elección del material también importa: el bronce fosforoso y el cobre berilio son comunes para piezas conductoras finas porque mantienen secciones delgadas mientras actúan como resortes, un punto cubierto por la guía de materiales para contactos de resorte tipo shrapnel.
Materiales que se estampan bien a 0,1 mm
No todas las aleaciones se comportan bien en calibre fino. Las que sí lo hacen comparten grano fino, espesor uniforme y buena planitud del tren de laminación.
| Material | Rango de espesor | Comportamiento en calibre fino | Uso típico |
|---|---|---|---|
| Latón C2600/C2680 | 0,05–0,30 mm | Excelente, blando, borde limpio | Blindajes, contactos simples |
| Bronce fosforoso C5210 | 0,05–0,25 mm | Excelente resorte, mantiene la forma | Contactos de resorte, dedos |
| Cobre berilio | 0,05–0,20 mm | Gran resorte, costoso | Contactos de alto ciclo |
| Acero inoxidable SUS 301 | 0,05–0,20 mm | Fuerte, abrasivo para las matrices | Carcasas EMI, clips |
| Aluminio 1100/5052 | 0,10–0,30 mm | Blando, se agarrota fácilmente | Blindajes ligeros |
El fleje fino normalmente se compra en calibre laminado de precisión con tolerancia de espesor estrecha. Si la tolerancia del laminador en espesor es amplia, la dimensión de la pieza se desvía incluso cuando la matriz es perfecta, por lo que especificar temples medio duros y tolerancia de espesor estrecha vale la pequeña prima de precio, un punto cubierto por la guía de stock de bobinas.
Alimentación, planitud y manipulación
El fleje fino es un problema de manipulación antes que un problema de estampado. La precisión de alimentación debe ser mejor de 0,02 mm, lo que normalmente significa un alimentador servo con secuencia de liberación de piloto y suficiente control de bucle para que la bobina nunca sea arrancada bruscamente. Un alimentador de rodillos mecánico puede funcionar pero tiene dificultades en el calibre más fino. El fleje debe entrar plano en la matriz; cualquier curvatura o comba se manifiesta como un desajuste de piloto.
La lubricación es importante por una razón diferente en calibre fino: la fricción entre el fleje y la matriz puede sacar la pieza de su posición o embadurnar el borde. Un lubricante ligero y limpio aplicado en una película controlada es lo normal. Los rascadores y expulsores deben dimensionarse para que no marquen el fleje. Y las piezas deben manipularse con cuidado después de salir, porque un contacto de 0,1 mm se dobla bajo un pulgar descuidado.
Tolerancias, rebabas e inspección
La tolerancia alcanzable en fleje de 0,1 mm es de aproximadamente ±0,02 mm en una característica bien controlada y de ±0,03–0,05 mm en contorno general. Se pueden lograr tolerancias más estrechas pero exigen utillaje ajustado, estabilidad térmica y disciplina de inspección. La altura de rebaba debe especificarse como un máximo, porque una especificación laxa se cumplirá con el borde más barato que pueda producir la matriz.
La inspección de piezas finas se realiza mejor ópticamente o con un sistema de visión, ya que el contacto mecánico puede desviar la pieza. Un informe de primera pieza debe incluir altura de rebaba, planitud y cualquier ángulo de forma crítico. Cuando una pieza fina también es un resorte —una combinación común en contactos— la carga a una deflexión dada es la verdadera comprobación funcional, y se mide, no se asume. Para un punto de referencia más amplio de lo que puede mantener el estampado, consulte tolerancias de estampado de metal.
Cómo diseñar para calibre fino
Mantenga las características generosas en relación con el espesor. Un radio de doblado inferior al espesor del fleje es pedir una grieta; use al menos una o dos veces el espesor. Evite tramos largos sin soporte que se combarán o aletearán durante la alimentación. Use pilotos en áreas de desecho en lugar de en la propia pieza, para que el portador pueda recortarse. Mantenga la pieza lo más simétrica posible para reducir el rizado. Y especifique la dirección de la rebaba, porque en un contacto fino el lado de la rebaba puede necesitar mirar hacia la superficie de contacto.

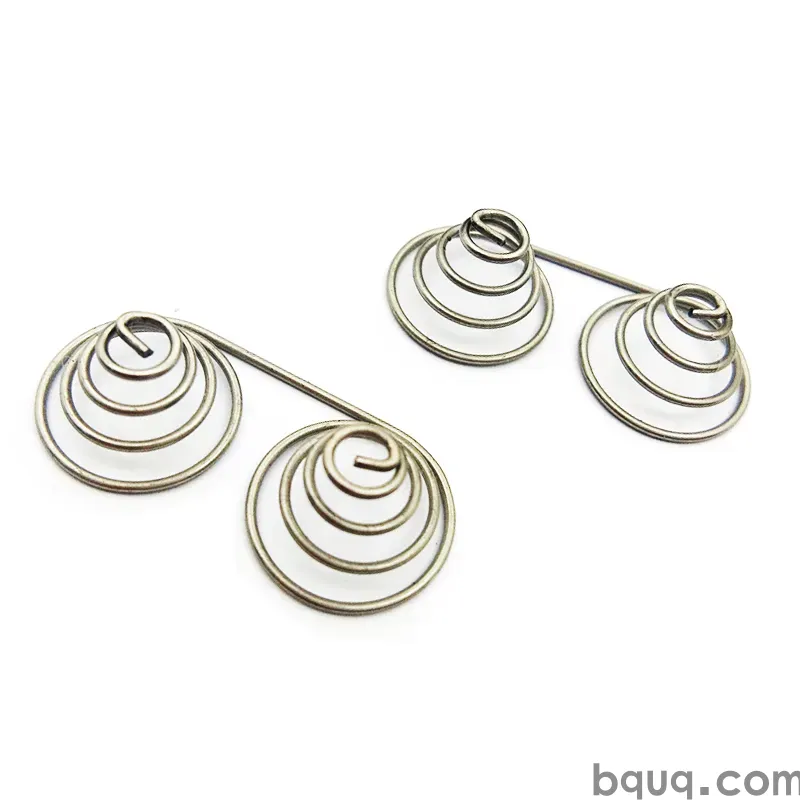

Cuando la pieza es un contacto de resorte fino o un micro blindaje, el diseño a menudo combina calibre fino con control de forma estricto, que es exactamente donde ayuda una fábrica de origen con experiencia tanto en estampado como en resortes. BQUQ ejecuta líneas de estampado de calibre fino y resortes personalizados en la misma planta de Dongguan, por lo que la conversación sobre tolerancias cubre la función terminada, no solo el recorte.
Preguntas frecuentes
P: ¿Pueden estampar metal tan fino como 0,1 mm?
R: Sí. Estampamos habitualmente latón, bronce fosforoso, cobre berilio y acero inoxidable desde aproximadamente 0,05–0,10 mm para contactos, blindajes y hojas de resorte, manteniendo aproximadamente ±0,02 mm en características críticas.
P: ¿Qué holgura de matriz se utiliza para fleje de 0,1 mm?
R: Alrededor del 5–10 % del espesor por lado, es decir, aproximadamente 0,005–0,010 mm para material de 0,1 mm. Los metales más blandos como el latón se sitúan cerca del 5 %, los aceros más duros cerca del 10 %.
P: ¿Por qué se curvan o deforman las piezas estampadas de calibre fino?
R: Normalmente por tensión residual en la bobina, flujo desigual del material durante la conformación o mala planitud del fleje al entrar en la matriz. El uso de fleje laminado de precisión con tolerancia de espesor estrecha y buen control de alimentación elimina la mayor parte.
P: ¿Cómo controlan las rebabas en piezas estampadas finas?
R: Con una matriz afilada y la holgura correcta, con la altura de rebaba especificada como máximo en el plano. Cuando un borde limpio es crítico, el desbarbado se realiza en la matriz en lugar de por volteo masivo.
P: ¿Es más caro el estampado de calibre fino?
R: El coste por pieza es bajo en volumen, pero el utillaje y el control del proceso cuestan más que para material grueso porque las holguras y alimentaciones son más estrechas. El material es una pequeña parte del coste; la calidad del utillaje es el factor más importante.
