Muelles de automoción: muelles de válvula, retorno y sensor
Respuesta breve: Los muelles de automoción se dividen en tres familias funcionales: los muelles de válvula, que deben soportar miles de millones de ciclos de alta tensión; los muelles de retorno, que deben entregar una fuerza repetible durante millones de carreras cortas; y los muelles de sensor, que deben mantener una carga precisa y estable con un recorrido casi nulo. Los muelles de válvula típicos utilizan alambre templado en aceite o de cromo-silicio con granallado y preajuste en caliente; los muelles de retorno suelen utilizar acero inoxidable o alambre de música; los muelles de sensor suelen utilizar acero inoxidable por su resistencia a la corrosión y baja interferencia magnética. BQUQ produce las tres familias en una única fábrica ISO9001 en Dongguan, manteniendo ±0.005 mm en componentes relacionados con muelles mecanizados por CNC y presupuestando programas de muelles personalizados en un plazo de 12 horas laborables.
¿Qué hacen realmente los muelles de automoción dentro de un vehículo?
Un coche moderno contiene cientos de muelles. La mayoría son invisibles para el comprador, pero cada uno de ellos es una pieza crítica para la seguridad o la función. Se dividen en tres grandes cometidos:
- Almacenar y liberar energía — muelles de válvula, muelles de embrague, muelles de retorno de freno.
- Mantener una posición o precarga — muelles de sensor, muelles de conector, muelles de asiento y guarnecido.
- Devolver un mecanismo a un estado conocido — muelles de retorno de acelerador, muelles de retorno de pedal, muelles de retorno de actuador.
El problema de ingeniería es diferente para cada uno. A un muelle de válvula se le exige soportar una tensión cíclica extrema a alta temperatura. A un muelle de retorno se le pide que sea económico, consistente y fiable durante una larga vida de pequeñas deflexiones. A un muelle de sensor se le pide que sea dimensionalmente estable y químicamente inerte, porque un muelle de sensor que se desvía se convierte en una lectura de sensor que se desvía.
Por qué las tres familias se especifican de forma diferente
| Familia | Alambre típico | Carácter de carga | Modo de fallo dominante | Factor clave de especificación |
|---|---|---|---|---|
| Muelle de válvula | Cromo-silicio, templado en aceite | Alta tensión, alta frecuencia | Fatiga, asentamiento, resonancia | Vida a fatiga, tolerancia de constante |
| Muelle de retorno | Alambre de música, inoxidable | Baja tensión, muchas carreras cortas | Asentamiento, corrosión, desgaste | Longitud libre, carga a longitud |
| Muelle de sensor | Inoxidable (302/304/316) | Recorrido muy bajo, casi estático | Deriva de carga, corrosión | Precisión de carga, estabilidad del material |
Esa tabla es todo el artículo en miniatura. Todo lo que sigue amplía una fila cada vez.
Muelles de válvula: el muelle que más trabaja en el motor
Un muelle de válvula se sitúa entre la culata y el retén, cerrando la válvula contra el perfil de la leva miles de veces por minuto. A 6.000 rpm en un motor de cuatro tiempos, cada muelle de válvula cicla aproximadamente 3.000 veces por minuto, es decir, unas 180.000 veces por hora de conducción.
Elección del material
El acero aleado de cromo-silicio (a menudo llamado cromo-silicio o CrSi) es el estándar para los muelles de válvula de motores de gasolina porque combina alta resistencia a la fatiga con buena resistencia al asentamiento a temperatura elevada. El acero al carbono templado en aceite se utiliza para aplicaciones de menor tensión y menor coste. Para nichos de servicio extremo o alta temperatura aparecen aleaciones especiales, y cubrimos esa familia por separado en nuestras notas sobre muelles de Hastelloy e Inconel.
Los tres procesos que hacen que un muelle de válvula sobreviva
1. Granallado — bombardear la superficie con medios controlados induce tensión residual de compresión, lo que retrasa la iniciación de grietas por fatiga. Es el paso de proceso con mayor impacto en un muelle de válvula.
2. Preajuste en caliente (ajuste en caliente / scragging) — el muelle se comprime a una altura prescrita a temperatura para que los primeros ciclos de "asentamiento" ocurran en fábrica, no en el motor. Describimos la mecánica en nuestro artículo sobre el proceso de preajuste en caliente.
3. Rectificado y orientación — los extremos cerrados y rectificados proporcionan una superficie de apoyo plana y mantienen el muelle cuadrado bajo carga.
Qué especificar en un plano de muelle de válvula
| Parámetro | Por qué importa | Banda de tolerancia típica |
|---|---|---|
| Diámetro del alambre | Determina la constante y la tensión | ±0.02 mm típico |
| Longitud libre | Referencia para la altura instalada | ±0.5 mm típico |
| Carga a altura instalada | Controla directamente la presión del asiento de válvula | ±5% típico |
| Carga a altura abierta | Controla la presión en la punta y la resistencia al flotado | ±5% típico |
| Constante (N/mm) | Pendiente entre los dos puntos de carga | ±5% típico |
| Perpendicularidad | Evita la carga lateral de la válvula | 1.5°–2.5° típico |
| Condición superficial | Puntos de iniciación de fatiga | Granallado, sin rebabas |
Las tolerancias anteriores son indicativas para muelles de automoción de producción. Se pueden conseguir bandas más estrechas, pero cuestan dinero y deben justificarse por la sensibilidad del motor, no por costumbre.

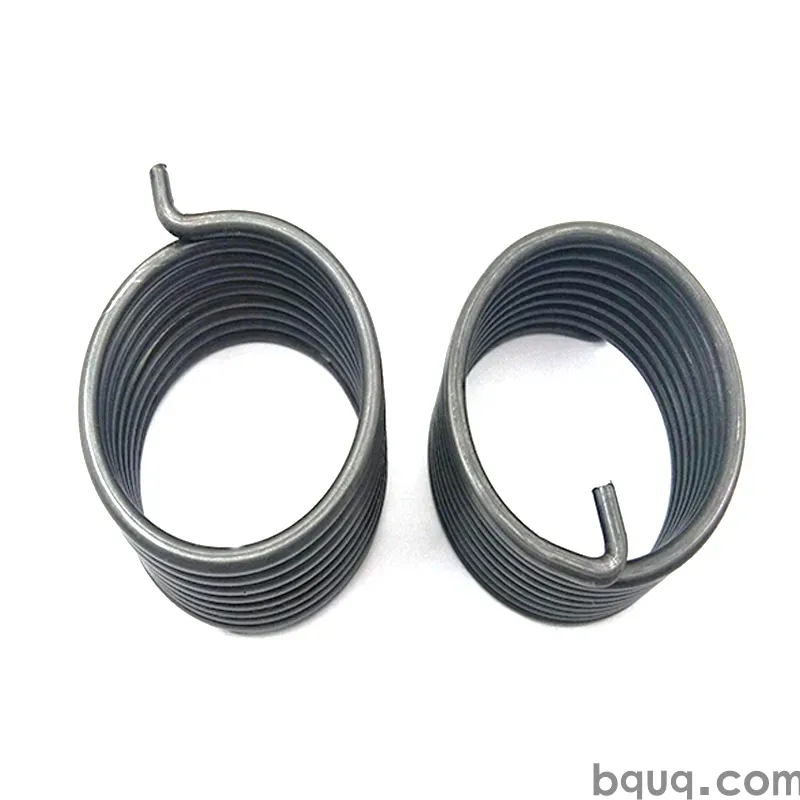

Muelles de retorno: piezas baratas con modos de fallo caros
Los muelles de retorno están por todas partes: cuerpos de acelerador, pedales de freno y embrague, mecanismos de freno de estacionamiento, pestillos de asiento, manillas de puerta, brazos de actuador, tapas de puerto de carga de VE. Suelen ser de baja tensión, pero también suelen ser la pieza que nadie revalida, que es exactamente por lo que fallan en el campo.
Los tres riesgos reales
- Asentamiento permanente. Un muelle de retorno que se comprime hasta el contacto sólido o casi sólido durante el montaje pierde longitud libre y deja de retornar. Esto es un error de diseño, no un error de fabricación, y es la queja más común que vemos en muelles de retorno.
- Corrosión. Los muelles de bajos, vano motor y cavidades de puerta sufren niebla salina, condensación y productos químicos de la carretera. El alambre de música sin recubrimiento se oxidará. La solución es acero inoxidable o acero al carbono recubierto.
- Desgaste en los extremos. Un muelle de retorno con un extremo sin rectificar que roza contra un soporte estampado desgastará ambas piezas.
Elección entre alambre de música, inoxidable y acero al carbono recubierto
| Opción | Resistencia a la corrosión | Coste | Mejor aplicación |
|---|---|---|---|
| Alambre de música (ASTM A228) | Baja salvo recubrimiento | El más bajo | Mecanismos interiores secos |
| Alambre de música cincado o niquelado | Moderada | Bajo | Vano motor y habitáculo general |
| Inoxidable 302/304 | Buena a excelente | Moderado | Exterior, húmedo, zonas de lavado |
| Inoxidable 17-7PH | Excelente + alta resistencia | Más alto | Combinación de alta tensión y corrosión |
Para muelles de retorno de acero inoxidable de alta resistencia, los grados de endurecimiento por precipitación merecen la prima; los comparamos en nuestra guía sobre acero para muelles 17-7PH.
Reglas de diseño que evitan fallos en muelles de retorno
- Mantener la deflexión máxima de trabajo por debajo de aproximadamente el 60–70% de la deflexión a altura sólida. Valores superiores invitan al asentamiento.
- Usar extremos cerrados y extremos rectificados si el muelle apoya sobre una superficie dura y plana.
- Especificar una carga a una longitud definida, no solo una longitud libre. La longitud libre por sí sola no controla la fuerza que realmente siente el mecanismo.
- Proporcionar al muelle una varilla guía o un alojamiento para que no pueda pandearse.
Muelles de sensor: carga de precisión, recorrido mínimo
Los muelles de sensor son la familia menos glamurosa y la más sensible a las tolerancias. Aparecen en sensores de presión, sensores de posición, sensores de recorrido de pedal, sensores de ocupación de asiento y sistemas de contacto de conectores. Su trabajo es mantener una fuerza definida contra un elemento sensor o un objetivo móvil, con la menor variación posible a lo largo de la temperatura y la vida útil.
Por qué se especifican en inoxidable
Dominan tres razones:
1. Resistencia a la corrosión — los sensores viven en vanos motor, pasos de rueda y ubicaciones de bajos.
2. Baja permeabilidad magnética — los inoxidables 302 y 304 son efectivamente no magnéticos en estado recocido, por lo que no perturban la detección por efecto Hall o inductiva.
3. Módulo estable y baja fluencia — la carga no debe derivar a lo largo de 15 años de vida del vehículo.
Qué controla realmente la precisión de un muelle de sensor
- Tolerancia del diámetro del alambre. La constante escala con la cuarta potencia del diámetro del alambre. Un error del 1% en el diámetro del alambre es aproximadamente un error del 4% en la constante. Por eso los muelles de sensor exigen un control más estricto del alambre de entrada que los muelles de uso general.
- Control del diámetro de espira. La constante escala inversamente con el cubo del diámetro medio de espira.
- Número de espiras activas. La constante escala inversamente con las espiras activas; nuestro artículo sobre espiras activas explica las reglas de conteo, que son una fuente frecuente de discrepancias en las solicitudes de presupuesto.
- Condición de los extremos. Los extremos cerrados, rectificados y escuadrados proporcionan la altura instalada más repetible.
- Índice de tensión. Un índice de muelle alto (D/d) hace que el muelle sea sensible a pequeños cambios dimensionales. Nuestra pieza sobre índice de muelle y tensión explica el compromiso entre índice, tensión y fabricabilidad.
Tolerancia de carga: qué es realista
| Nivel de aplicación | Tolerancia de carga a longitud | Comentario |
|---|---|---|
| Muelle de retorno general | ±10% | Producción estándar |
| Carrocería / guarnecido de automoción | ±7% | Lotes de alambre seleccionados |
| Precarga de sensor / actuador | ±5% | Alambre controlado + ensayo de carga al 100% |
| Referencia de sensor de precisión | ±3% | Clasificado o ensamblado selectivo |
Las bandas son típicas y dependen de la geometría, el tamaño del alambre y de si se aplica ensayo al 100%. Una banda de ±3% en un muelle de sensor pequeño casi siempre implica una clasificación de carga al 100% más que una afirmación de capacidad de fabricación pura.
Cómo fabrica BQUQ los muelles de automoción
BQUQ es una fábrica de fabricación de precisión con certificación ISO9001 en Dongguan, China, que opera cuatro líneas de producción bajo un mismo techo: mecanizado CNC, estampado de metal, muelles personalizados y producción de disipadores de calor. Esa combinación importa para el trabajo de automoción porque un muelle rara vez se envía solo: se envía dentro de un soporte, un retén, una carcasa o un clip estampado.
Flujo de proceso para un programa de muelles de automoción
1. Revisión de solicitud de presupuesto — plano, puntos de carga, material, acabado superficial, volumen anual. Presupuestos emitidos en 12 horas laborables.
2. Comentarios de DFM — señalamos problemas de índice, tensión, margen de altura sólida y condición de extremos antes del utillaje.
3. Selección del alambre — lotes certificados, con verificación de diámetro en programas de muelles de sensor y de válvula.
4. Bobinado — formadoras de muelles CNC para geometrías de compresión, extensión y torsión.
5. Operaciones secundarias — alivio de tensiones, granallado, preajuste en caliente, rectificado de extremos, recubrimiento electrolítico o pintura en polvo.
6. Inspección — dimensional, carga a longitud, longitud libre, perpendicularidad y, cuando se requiera, muestreo de fatiga o niebla salina.
7. Embalaje y documentación — trazabilidad de lote, informes de inspección, paquetes de documentación tipo PPAP bajo petición.
Dónde se combinan las cuatro líneas
| Necesidad de ensamblaje | Línea de BQUQ | Ejemplo |
|---|---|---|
| Cuerpo del muelle | Muelles personalizados | Espiras de válvula, retorno, sensor |
| Soporte de montaje | Estampado de metal | Placa de anclaje de muelle de retorno |
| Retén o asiento | Mecanizado CNC | Asiento de muelle de sensor, ±0.005 mm |
| Gestión térmica | Disipadores de calor | Disipación de calor de carcasa de sensor |
Abastecerse del muelle, el soporte estampado y el asiento mecanizado en una sola fábrica elimina las discusiones por acumulación de tolerancias que aparecen cuando tres proveedores se culpan mutuamente.
Materiales y acabados para servicio de muelles de automoción
| Material | Uso típico en automoción | Notas |
|---|---|---|
| Alambre de música (A228) | Muelles de retorno, clips | Coste más bajo, necesita recubrimiento en exterior |
| Templado en aceite (A229) | Uso general, espiras grandes | Buena fatiga, coste moderado |
| Cromo-silicio (A401) | Muelles de válvula, alto ciclo | Mejor relación fatiga-coste |
| Cromo-vanadio | Válvula de servicio pesado, suspensión | Mayor capacidad de temperatura |
| Inoxidable 302 / 304 | Sensor, retorno exterior | Resistente a la corrosión, baja magneticidad |
| 17-7PH | Alta tensión + corrosivo | Premium, endurecido por precipitación |
| Bronce fosforoso | Muelles de contacto eléctrico | Conductividad + propiedades de muelle |
Los acabados para servicio de automoción incluyen cincado, zinc-níquel, níquel, óxido negro y pintura en polvo. El espesor del recubrimiento debe tenerse en cuenta en las dimensiones de la espira: un recubrimiento de 15 µm sobre un alambre de 1 mm es un cambio de diámetro del 3% y un cambio de constante medible. Cubrimos los compromisos en nuestro artículo sobre recubrimiento y pintura en polvo de muelles.
Ensayos y validación: qué pedir a su proveedor
Para programas de automoción, el paquete de inspección suele ser tan importante como la pieza. Una solicitud de referencia razonable:
- Certificación de material con número de colada
- Informe dimensional de diámetro de alambre, diámetro de espira, longitud libre y perpendicularidad
- Carga a longitudes especificadas, con tamaño de muestra indicado
- Dureza y, cuando proceda, microestructura
- Verificación de cobertura de granallado (intensidad Almen) para muelles de válvula
- Horas de niebla salina para piezas recubiertas
- Ensayos de fatiga o ciclado para muelles relevantes para la seguridad
Sea explícito sobre el tamaño de muestra y los criterios de aceptación en la solicitud de presupuesto. "Ensayo de carga" sin un tamaño de muestra y una banda de tolerancia indicados no es una especificación.
Preguntas frecuentes
P: ¿De qué material suelen estar hechos los muelles de válvula de automoción?
R: El acero aleado de cromo-silicio es el material más común para muelles de válvula porque ofrece un buen equilibrio de resistencia a la fatiga, resistencia al asentamiento y coste a temperaturas elevadas del motor. El acero al carbono templado en aceite cubre motores de menor tensión, mientras que el cromo-vanadio y las aleaciones especiales aparecen en aplicaciones de servicio pesado o alta temperatura. Casi todos los muelles de válvula de producción están granallados y preajustados en caliente para estabilizar la carga antes de entrar en servicio.
P: ¿Se puede sustituir un muelle de retorno por una versión de acero inoxidable sin rediseñar?
R: No directamente. Los grados inoxidables suelen tener un módulo inferior y una tensión admisible diferente a la del alambre de música, por lo que una sustitución directa normalmente cambia tanto la constante como la carga a longitud. Si el objetivo es la resistencia a la corrosión, iguale la constante del muelle ajustando la geometría de la espira, o mantenga el diseño de acero al carbono y añada zinc-níquel o pintura en polvo. Compruebe siempre el margen de altura sólida después de cualquier cambio de material.
P: ¿Por qué los muelles de sensor necesitan tolerancias más estrechas que otros muelles?
R: Porque el sensor lee la fuerza que aplica el muelle, por lo que la variación del muelle se convierte en error de medición. La constante depende de la cuarta potencia del diámetro del alambre y del cubo del diámetro de espira, por lo que pequeños cambios dimensionales producen grandes cambios de carga. Por ello, los muelles de sensor se fabrican con lotes de alambre más estrictos, se inspeccionan al 100% en carga a longitud cuando es necesario y se especifican en inoxidable de baja permeabilidad para no perturbar los elementos de detección magnética.
P: ¿Cuánto se tarda en obtener un presupuesto de muelles de automoción personalizados?
R: BQUQ emite presupuestos en 12 horas laborables para solicitudes estándar de muelles personalizados enviadas con plano, puntos de carga, material, acabado y volumen anual. Los plazos de prototipo y muestra dependen del utillaje y la disponibilidad de material, mientras que los plazos de producción dependen del volumen y de operaciones secundarias como granallado, preajuste en caliente o recubrimiento. Unos comentarios de DFM más tempranos acortan todo el ciclo más que cualquier paso de proceso individual.
P: ¿Cuál es la cantidad mínima de pedido para muelles de automoción?
R: BQUQ trabaja con MOQ flexibles, lo que significa que el mínimo práctico depende del tamaño del alambre, el utillaje y si se requieren operaciones secundarias. Son posibles lotes pequeños de prototipo y validación, y el precio unitario mejora a medida que aumenta el volumen. Para programas de automoción, recomendamos presupuestar juntos los volúmenes de prototipo, validación y producción para que la ruta de proceso se fije una vez y no cambie entre fases.
