Retrabajo de ensamblajes de disipadores térmicos: extracción y reinstalación
Respuesta breve: El retrabajo exitoso de un disipador térmico es un proceso controlado de tres etapas: separación asistida por calor a 60-80 °C, eliminación completa del material de interfaz térmica antiguo con una toallita sin pelusa y solvente, y reinstalación con TIM nuevo y un ciclo documentado de sujeción o curado. Espere de 15 a 40 minutos por ensamblaje para una unión adhesiva y de 5 a 10 minutos para una mecánica. La resistencia térmica después de un retrabajo limpio suele quedar dentro del 5-15% del ensamblaje original, siempre que la base del disipador no esté doblada y los orificios de montaje no estén dañados. Nunca reutilice adhesivo térmico curado y nunca reinstale un disipador cuya planitud de base se haya desviado más de 0.05 mm.
El retrabajo es la parte del diseño térmico que nadie incluye en la hoja de datos. Sin embargo, todo ingeniero que ha construido un prototipo, ha investigado una devolución de campo o ha cambiado un módulo LED a mitad de proyecto acaba enfrentándose a la misma tarea: quitar el disipador y volver a ponerlo sin convertir una pieza funcional en chatarra.
Esta guía cubre la mecánica práctica de la extracción y reinstalación de disipadores térmicos para los tres tipos de unión que realmente encontrará: adhesivo térmico, cinta térmica y sujeción mecánica con grasa o almohadilla. Está escrita para compradores B2B, ingenieros de proceso y técnicos de reparación que trabajan con disipadores de aluminio y cobre suministrados por una fábrica que también realiza el mecanizado.
Por qué el retrabajo de disipadores falla más a menudo de lo que debería
La mayoría de los fallos de retrabajo se remontan a una de cuatro causas raíz:
1. Daño térmico durante la extracción. Hacer palanca sobre un disipador adherido en frío agrieta el dado, levanta pads o deslaminar un plano de cobre del PCB. Las uniones adhesivas son fuertes en cizalladura y débiles en pelado, pero la fuerza que se aplica con un destornillador es pelado más flexión.
2. Residuo dejado atrás. El adhesivo viejo o la grasa seca añaden una capa parásita de 0.05-0.3 mm. Eso por sí solo puede duplicar la resistencia de interfaz.
3. Superficies de contacto contaminadas u oxidadas. Los aceites de los dedos, el residuo de silicona y el óxido de aluminio elevan la resistencia de contacto.
4. Pérdida de fuerza de sujeción. Los clips de resorte reutilizados, los tornillos estirados o los orificios retaladrados reducen la presión de contacto por debajo del punto de diseño.
Si controla los cuatro, el retrabajo es una operación rutinaria. Si no controla ninguno, obtiene una unidad que pasa una prueba rápida de encendido y falla a las 200 horas.
¿Cuáles son los tipos de unión y cómo se separa cada uno?
| Tipo de unión | Resistencia de unión típica | Método de extracción | Reutilización |
|---|---|---|---|
| Adhesivo térmico (a base de epoxi o silicona) | Alta, a menudo permanente | Calentar a 60-80 °C, luego torsión o pelado controlado | Disipador reutilizable tras limpieza; el sustrato depende del daño |
| Cinta térmica (adhesivo sensible a la presión) | Media | Calentar a 50-60 °C, pelar lentamente en ángulo bajo | Disipador reutilizable; la cinta debe reemplazarse |
| Grasa térmica o almohadilla + sujeción mecánica | Baja | Liberar sujetadores o clips | Totalmente reutilizable |
| Almohadilla de cambio de fase | Baja-media | Calentar por encima de 45-60 °C, luego levantar | Disipador reutilizable; almohadilla reemplazada |
| Unión soldada o sinterizada | Muy alta | No retrabajable en campo; requiere refusión | Solo proceso especializado |
La regla práctica: cuanto mayor es la resistencia de la unión, más calor se necesita y más despacio hay que ir. La velocidad es lo que rompe las piezas.
Disipadores unidos con adhesivo
Los adhesivos térmicos estructurales están diseñados para soportar vibración y ciclos térmicos durante años. Eso es exactamente lo que los hace difíciles de extraer. El enfoque viable es llevar la unión a 60-80 °C, suficientemente caliente para ablandar el polímero y suficientemente frío para mantenerse muy por debajo de cualquier umbral de refusión de soldadura o daño de componentes. Una placa caliente debajo de la placa es más suave que una pistola de calor por encima, porque calienta toda la unión de manera uniforme en lugar de crear un punto caliente en el disipador.
Una vez caliente, aplique un movimiento de torsión lento en lugar de hacer palanca. La torsión carga la unión en cizalladura, que es donde los adhesivos son predecibles. Si la unión se resiste, añada calor y espere; no añada fuerza.
Cinta térmica y almohadillas de cambio de fase
Estas son las uniones más amigables. Caliente a 50-60 °C, luego pele en un ángulo poco profundo con una cuña de plástico. Las herramientas metálicas rayan la base y crean un concentrador de tensiones que aparece más tarde como sitio de iniciación de grietas. Una vez retirada la cinta, ambas superficies necesitan una limpieza con solvente: los adhesivos sensibles a la presión dejan una película pegajosa que no conduce el calor.
Disipadores sujetos mecánicamente
El caso más simple, y en el que la gente se vuelve descuidada. Libere los sujetadores en patrón diagonal, no secuencialmente, para no doblar la base. Anote el estado del clip o resorte antes de retirarlo. Un resorte que ha tomado una deformación permanente no entregará la presión de contacto original cuando se reutilice.
¿Cómo se limpia la interfaz sin dañar las superficies?
La limpieza es donde se gana o se pierde la calidad del retrabajo. El objetivo es una superficie visualmente uniforme, seca y libre de cualquier película.
| Paso | Acción | Solvente / herramienta | Notas |
|---|---|---|---|
| 1 | Raspar residuo a granel | Rascador de plástico, palo de madera | Nunca use una cuchilla en la base |
| 2 | Limpiar | Alcohol isopropílico 90%+ o removedor de TIM dedicado | Paño o hisopo sin pelusa |
| 3 | Repetir limpieza | Paño nuevo, solvente nuevo | Mínimo dos pasadas |
| 4 | Secar | Secado al aire 1-2 minutos | Confirmar que no haya brillo visible |
| 5 | Inspeccionar | Luz rasante o luz en ángulo bajo | Cualquier veta = repetir paso 2 |
| 6 | Verificar planitud | Regla o galga de espesores | Marcar cualquier desviación superior a 0.05 mm |
Dos detalles importan más que la marca del solvente. Primero, use un paño nuevo para cada pasada: limpiar con un paño contaminado solo redistribuye el aceite de silicona. Segundo, no toque la superficie limpia con los dedos desnudos. Los aceites de la piel son un contaminante interfacial real, y una huella dactilar en la base de un disipador es medible en términos de resistencia térmica.
Para disipadores de cobre, tenga en cuenta que las superficies de cobre se oxidan más rápido que el aluminio después de la limpieza. Si no va a reinstalar en una hora, guarde la pieza en una bolsa sellada.
¿Cómo se reinstala correctamente un disipador?
La reinstalación sigue la misma lógica que el ensamblaje original, con una restricción adicional: puede estar trabajando con un disipador que ya ha sufrido ciclos térmicos.
Elija el material de interfaz adecuado
- Grasa térmica — mejor rendimiento, requiere fuerza de sujeción, no adecuada para rellenar espacios superiores a 0.1 mm.
- Almohadilla térmica — tolerante a variaciones de superficie, fácil de retrabajar de nuevo, menor rendimiento que la grasa.
- Material de cambio de fase — buen término medio, se comporta como grasa a temperatura de operación y se maneja como una almohadilla durante el ensamblaje.
- Adhesivo térmico — solo cuando la sujeción mecánica es imposible. Trátelo como una decisión irreversible.
Controle la línea de unión
Más delgado es mejor, hasta cierto punto. Una línea de unión de grasa de 0.025-0.075 mm es un objetivo razonable para una superficie mecanizada. Más material no significa más conducción, significa más resistencia a granel. Para adhesivos, siga la línea de unión especificada por el fabricante; apretar demasiado la unión puede dejar sin adhesivo y crear vacíos.
Restaure la fuerza de sujeción

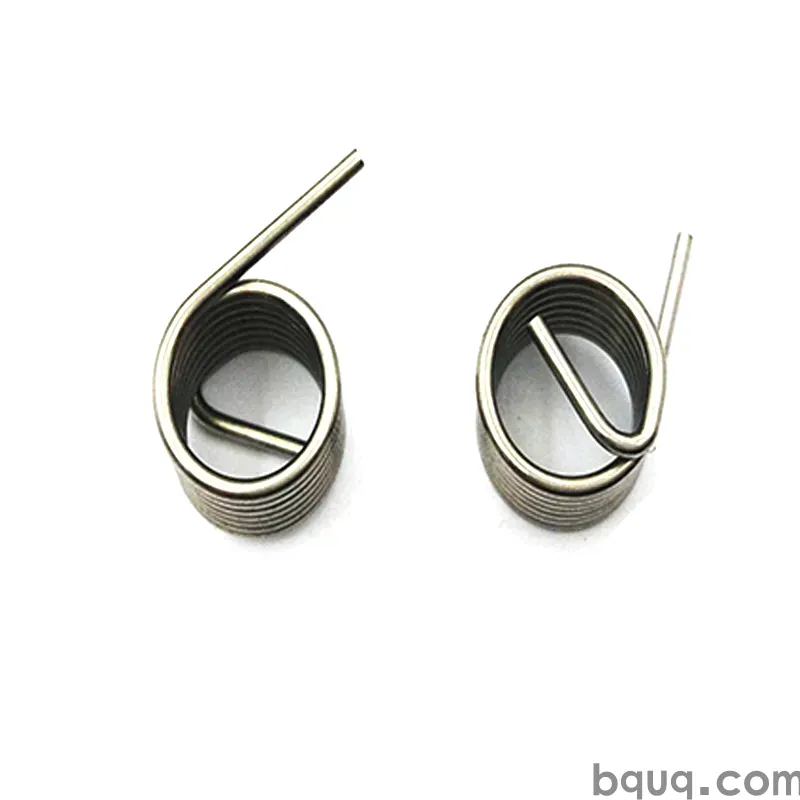

Si el diseño original utilizaba clips de resorte o tornillos, reemplace los herrajes consumibles. Los tornillos reutilizados con roscas deformadas no mantendrán el par. Los resortes reutilizados pueden haberse relajado. Cuando un disipador está mecanizado por CNC con orificios roscados, verifique el estado de la rosca antes del reensamblaje: un orificio dañado en una base de aluminio es una víctima común del retrabajo, y es reparable con un helicoil pero no con un tornillo más largo.
Curado y verificación
Las uniones adhesivas necesitan el programa de curado completo especificado. Una unión parcialmente curada puede pasar una prueba funcional y luego fallar bajo ciclos térmicos. Después del curado, verifique con una breve inmersión térmica: haga funcionar el ensamblaje a potencia nominal y confirme que el delta de carcasa a ambiente coincide con su línea base. Un aumento de más del 15% respecto al ensamblaje original significa que algo en el apilamiento está mal.
¿Cuándo no vale la pena hacer el retrabajo?
El retrabajo es una decisión de costo tanto como técnica. Abandone cuando:
- La base del disipador está doblada o el campo de aletas está aplastado. Enderezar aletas rara vez restaura el área superficial original de manera predecible.
- El sustrato tiene pads levantados, uniones de soldadura agrietadas o cobre deslaminado. Usted está reparando el disipador, no la placa.
- La unión fue soldada o sinterizada. El retrabajo en campo no es viable.
- La pieza es un perfil extruido de bajo costo donde un reemplazo cuesta menos que una hora de tiempo de técnico.
Para ensamblajes de alto valor — disipadores con núcleo de cobre, unidades de cámara de vapor o bases mecanizadas por CNC a medida con especificaciones de planitud estrictas — el retrabajo es casi siempre la mejor opción económica. Un disipador mecanizado por CNC de reemplazo con una especificación de planitud de base de ±0.005 mm requiere tiempo real de mecanizado; recuperar uno bueno toma veinte minutos.
Diseñar para la retrabajabilidad desde el principio
Si su producto alguna vez será reparado, diseñe la unión para que se separe. Medidas prácticas:
- Prefiera la sujeción mecánica sobre el adhesivo siempre que el presupuesto térmico lo permita.
- Si se requiere adhesivo, especifique un grado retrabajable con una temperatura de ablandamiento definida y documéntelo en el plano de ensamblaje.
- Mantenga accesible la base del disipador: sin cordón de adhesivo que corra bajo un componente sobresaliente.
- Especifique planitud y acabado superficial en el plano para que una pieza de repuesto realmente encaje. Una llamada de planitud de base de 0.05 mm sobre el área de contacto es un valor predeterminado razonable para una interfaz mecanizada.
- Estandarice una familia de TIM en toda la línea de productos para que los técnicos almacenen un solo solvente y un solo material de reemplazo.
Estas elecciones no cuestan nada en la etapa de diseño y ahorran horas en el campo. También marcan la diferencia entre un programa de reparación que funciona y uno que envía silenciosamente unidades marginales. Nuestra guía sobre bombeo de TIM cubre el modo de fallo relacionado en el que el material de interfaz migra fuera de la unión a lo largo de los ciclos térmicos; vale la pena leerla junto con esta, porque una unión retrabajada con la grasa incorrecta bombeará más rápido que la original.
Abastecimiento de disipadores de repuesto para programas de retrabajo
Cuando el volumen de retrabajo es suficientemente alto, comprar disipadores de repuesto en lotes pequeños suele ser más barato que recuperar los viejos. Aquí es donde importa un MOQ flexible. Una fábrica que produce disipadores extruidos en perfiles estándar a menudo puede suministrar un lote de repuesto rápidamente, mientras que un disipador personalizado con un patrón de orificios específico y una especificación de planitud necesita una breve ventana de configuración.
Dos cosas que debe especificar en cualquier pedido de repuesto, especialmente para un programa de retrabajo:
1. Planitud de base y acabado superficial, medidos sobre el área de contacto, no sobre toda la base.
2. Compatibilidad del material de interfaz — si el original usaba una almohadilla de cambio de fase, no sustituya por grasa sin revalidar el presupuesto térmico.
La inspección de entrada también importa aquí. Nuestro artículo sobre inspección de calidad de disipadores cubre las verificaciones que detectan un lote defectuoso antes de que llegue a la línea de ensamblaje. Para ensamblajes a base de cobre, disipadores con núcleo de cobre explica dónde el costo extra le compra rendimiento y dónde no.
Preguntas frecuentes
P: ¿Se puede extraer un disipador unido con adhesivo térmico sin dañar la placa?
R: Sí, si calienta la unión a 60-80 °C y la carga en cizalladura en lugar de pelado. Una placa caliente debajo de la placa da un calentamiento más uniforme que una pistola de calor. La torsión lenta funciona; hacer palanca con un destornillador generalmente no. El disipador en sí casi siempre es reutilizable después de la limpieza, pero el lado del PCB depende de cuánta fuerza aplicó y qué tan bien estaba soportada la placa.
P: ¿Cuánto se degrada el rendimiento térmico después de un ciclo de retrabajo?
R: Típicamente 5-15% más de resistencia de interfaz en comparación con un ensamblaje original limpio, asumiendo eliminación completa de residuos, TIM nuevo y fuerza de sujeción restaurada. Una degradación superior al 15% generalmente apunta a una superficie contaminada, una base doblada o pérdida de presión de sujeción más que al retrabajo en sí. Mida el delta de carcasa a ambiente a potencia nominal y compárelo con su línea base para confirmar.
P: ¿Puedo reutilizar la almohadilla térmica o la grasa vieja?
R: No. El adhesivo curado no se volverá a unir correctamente, y la grasa o el material de almohadilla usados ya han perdido volátiles y se han contaminado con polvo y partículas de óxido. Reutilizarlos es la causa más común de que un ensamblaje retrabajado falle la prueba térmica. El material de interfaz es un consumible: presupueste material nuevo en cada ciclo de retrabajo.
P: ¿Qué solvente debo usar para limpiar las superficies del disipador?
R: El alcohol isopropílico al 90% o superior es la opción estándar y es seguro para aluminio, cobre y la mayoría de acabados de PCB. Los removedores de TIM dedicados funcionan bien en residuos a base de silicona. Evite la acetona en superficies pintadas o anodizadas y en muchos plásticos. Use un paño sin pelusa nuevo para cada pasada y no toque la superficie limpia con las manos desnudas.
P: ¿Cómo sé si un disipador está demasiado dañado para retrabajarlo?
R: Rechace si la base está doblada más allá de 0.05 mm de desviación de planitud sobre el área de contacto, si las aletas están aplastadas en una porción significativa del campo, si los orificios de montaje están dañados más allá de una reparación de rosca, o si la base muestra grietas. Para perfiles extruidos de bajo costo, compare el costo de reemplazo con el tiempo del técnico: el reemplazo generalmente gana.
