Tolerancias de fabricación de resortes: estándares que debe conocer

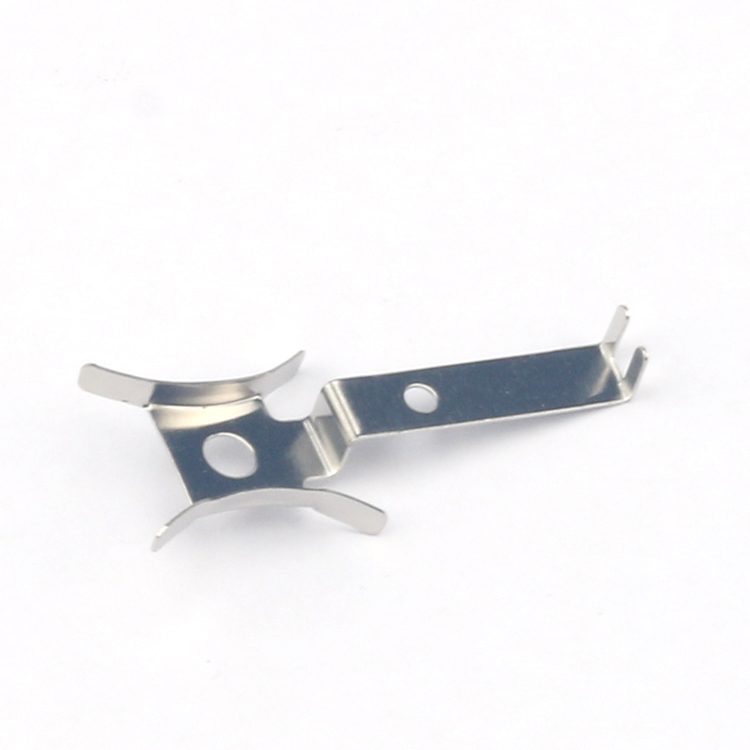

Introducción a las Tolerancias de Fabricación de Resortes
Los resortes son componentes críticos en innumerables conjuntos mecánicos, desde suspensiones automotrices hasta dispositivos médicos. Su rendimiento y fiabilidad dependen en gran medida de la precisión dimensional y la consistencia. Las tolerancias de fabricación definen la variación permitida en parámetros clave como el diámetro del alambre, el diámetro de la bobina, la longitud libre, la tasa de resorte y la capacidad de carga. Comprender estas tolerancias es esencial para ingenieros, profesionales de compras y gerentes de calidad para garantizar que los resortes funcionen correctamente y se integren sin problemas en sistemas más grandes.
Esta guía completa cubre los estándares fundamentales para las tolerancias de resortes, incluyendo normas internacionales como DIN, ISO y ASTM, así como consejos prácticos para especificar y verificar tolerancias en producción.
Por Qué Importan las Tolerancias en la Fabricación de Resortes
Los resortes almacenan y liberan energía mediante deformación elástica. Incluso desviaciones ligeras de las especificaciones de diseño pueden provocar problemas de rendimiento como fatiga prematura, fuerza de salida inconsistente o interferencia en el ensamblaje. Las tolerancias estrictas son cruciales para aplicaciones que requieren alta precisión, como actuadores aeroespaciales o mecanismos de relojería. Por el contrario, tolerancias excesivamente estrictas aumentan el costo de fabricación sin beneficio funcional. Equilibrar costo y rendimiento requiere una comprensión clara de los grados de tolerancia y su impacto en el mundo real.
Parámetros Dimensionales Clave y Sus Tolerancias
Diámetro del Alambre (d)
El diámetro del alambre afecta directamente la rigidez y resistencia del resorte. Las tolerancias para el diámetro del alambre suelen ser definidas por el fabricante del alambre según estándares como ASTM A228 (alambre musical) o ASTM A227 (alambre estirado en duro). Para la mayoría de los resortes helicoidales, la tolerancia del diámetro del alambre varía de ±0.001 a ±0.005 pulgadas (0.025 a 0.13 mm) dependiendo del tamaño del alambre. Los resortes de precisión pueden requerir tolerancias más estrictas, a veces tan bajas como ±0.0005 pulgadas (0.013 mm).
Diámetro exterior (DE) y diámetro interior (DI) del resorte
Los diámetros del resorte determinan su ajuste dentro del alojamiento. La tolerancia para DE y DI suele especificarse como un valor más/menos, a menudo en el rango de ±0.010 a ±0.030 pulgadas (0.25 a 0.76 mm) para resortes comunes. Pueden ser necesarias tolerancias más ajustadas para resortes que operan sobre un mandril o dentro de un orificio.
Longitud libre (Lf)
La longitud libre es la longitud del resorte sin carga. La tolerancia para la longitud libre es comúnmente de ±0.015 a ±0.060 pulgadas (0.38 a 1.5 mm) para resortes de compresión, dependiendo del número de espiras y del índice del resorte. Los resortes de precisión pueden mantener ±0.005 pulgadas (0.13 mm).
Constante del resorte (k)
La constante del resorte, o rigidez, es la carga por unidad de deflexión. La tolerancia en la constante del resorte se expresa típicamente como un porcentaje (p. ej., ±5% a ±10%). Para aplicaciones de alta precisión, se puede alcanzar ±2% con un diseño cuidadoso y control de fabricación.
Carga a una altura determinada
Para resortes de compresión, la carga a una altura comprimida especificada es un parámetro funcional crítico. La tolerancia suele ser del ±10% de la carga especificada, aunque se pueden lograr tolerancias más ajustadas (±5% o ±3%) con procesos adicionales como pruebas de carga y clasificación.
Estándares internacionales de tolerancia para resortes
Varias organizaciones de estándares proporcionan directrices para las tolerancias en la fabricación de resortes. Las más referenciadas incluyen:
| Estándar | Alcance | Grados de tolerancia típicos |
|---|---|---|
| DIN EN 10270 | Alambre de acero para resortes | Grados A, B, C para el diámetro del alambre; tolerancias específicas para resortes en DIN 2095 y DIN 2096 |
| ISO 7913 | Resortes helicoidales de compresión – tolerancias | Grados 1, 2, 3 (1 siendo el más ajustado) |
| ASTM A125 | Resortes de acero (varios tipos) | Especifica tolerancias para longitud libre, diámetro y carga |
| JIS B 2704 | Resortes de compresión y extensión | 1.er grado, 2.º grado, 3.er grado (1.º es el más grueso) |
Estos estándares definen no solo las tolerancias dimensionales, sino también las imperfecciones superficiales aceptables, las variaciones de tratamiento térmico y los métodos de prueba. Al especificar un resorte, los diseñadores deben consultar el estándar y el grado de tolerancia adecuados para comunicar claramente los requisitos a los fabricantes.
Consejos prácticos para especificar tolerancias de resortes
Utilice grados de tolerancia estándar cuando sea posible:
Seleccionar el Grado 2 (ISO 7913) o equivalente reduce el costo y el tiempo de entrega en comparación con tolerancias ajustadas personalizadas.Considere las tolerancias de acumulación:
En conjuntos con múltiples resortes, la variación acumulativa puede afectar el rendimiento general. Ajuste las tolerancias solo en las dimensiones críticas.Especifique parámetros funcionales en lugar de dimensionales:
Por ejemplo, especifique la carga a una altura determinada en lugar de la longitud libre exacta, ya que la carga está más directamente relacionada con el rendimiento.Permita variaciones en el proceso de fabricación:
El bobinado, el tratamiento térmico y el rectificado superficial introducen variabilidad. Tenga esto en cuenta en su análisis de tolerancias.Solicite un análisis de tolerancias a su proveedor:
Los fabricantes de resortes con experiencia pueden ayudar a optimizar las especificaciones de tolerancia según sus capacidades de proceso.
Cómo medir y verificar las tolerancias de los resortes
La verificación de las tolerancias de los resortes requiere equipos y procedimientos adecuados:
Micrómetros y calibradores:
Para mediciones de diámetro de alambre y diámetro de bobina.Calibradores de altura y comparadores:
Para pruebas de longitud libre y carga en altura.Probadores de resortes
(p. ej., probadores mecánicos o digitales de fuerza-deformación) para medir la tasa de resorte y la carga.Medición óptica o láser
para inspección sin contacto de geometrías complejas.
Se deben utilizar planes de muestreo (p. ej., ANSI/ASQ Z1.4) para garantizar la confianza estadística. Para producción de alto volumen, los sistemas de inspección automatizados pueden proporcionar pruebas dimensionales y funcionales al 100%.
Desafíos y soluciones comunes de tolerancia
Extremos de bobina no planos (resortes de compresión)
Los extremos de espiras mal rectificados pueden causar superficies de apoyo irregulares. Las tolerancias para la planitud del extremo suelen especificarse como una desviación máxima del ángulo (p. ej., 1) o un espacio debajo de la espira final. Solución: Especificar extremos cerrados y rectificados y solicitar medición de planitud.
Perpendicularidad de los Extremos
Los resortes que no son perpendiculares al eje pueden pandearse o desalinearse. La tolerancia para la perpendicularidad suele ser un porcentaje de la longitud libre (p. ej., 1% a 3% de Lf por grado). Considere usar una operación de rectificado de extremos del resorte para mejorar la perpendicularidad.
Variación en el Paso de la Espira
Un paso inconsistente puede causar una tasa de resorte no lineal. Esto se controla mediante la precisión de la máquina de bobinado y la uniformidad del material. Las tolerancias estrictas de paso pueden requerir control estadístico de procesos (SPC) durante la fabricación.
Conclusión
Las tolerancias de fabricación de resortes son un aspecto crítico del diseño y la producción que influye directamente en el rendimiento, la fiabilidad y el costo. Al comprender los parámetros clave, consultar normas internacionales como ISO 7913 o DIN 2095 y aplicar técnicas prácticas de especificación y verificación, los ingenieros pueden garantizar que sus resortes cumplan con los requisitos funcionales sin pagar de más por una precisión innecesaria. Siempre colabore estrechamente con su fabricante de resortes para establecer tolerancias alcanzables que equilibren calidad y economía.
