Cómo el estampado de metal mejora la eficiencia del disipador de calor

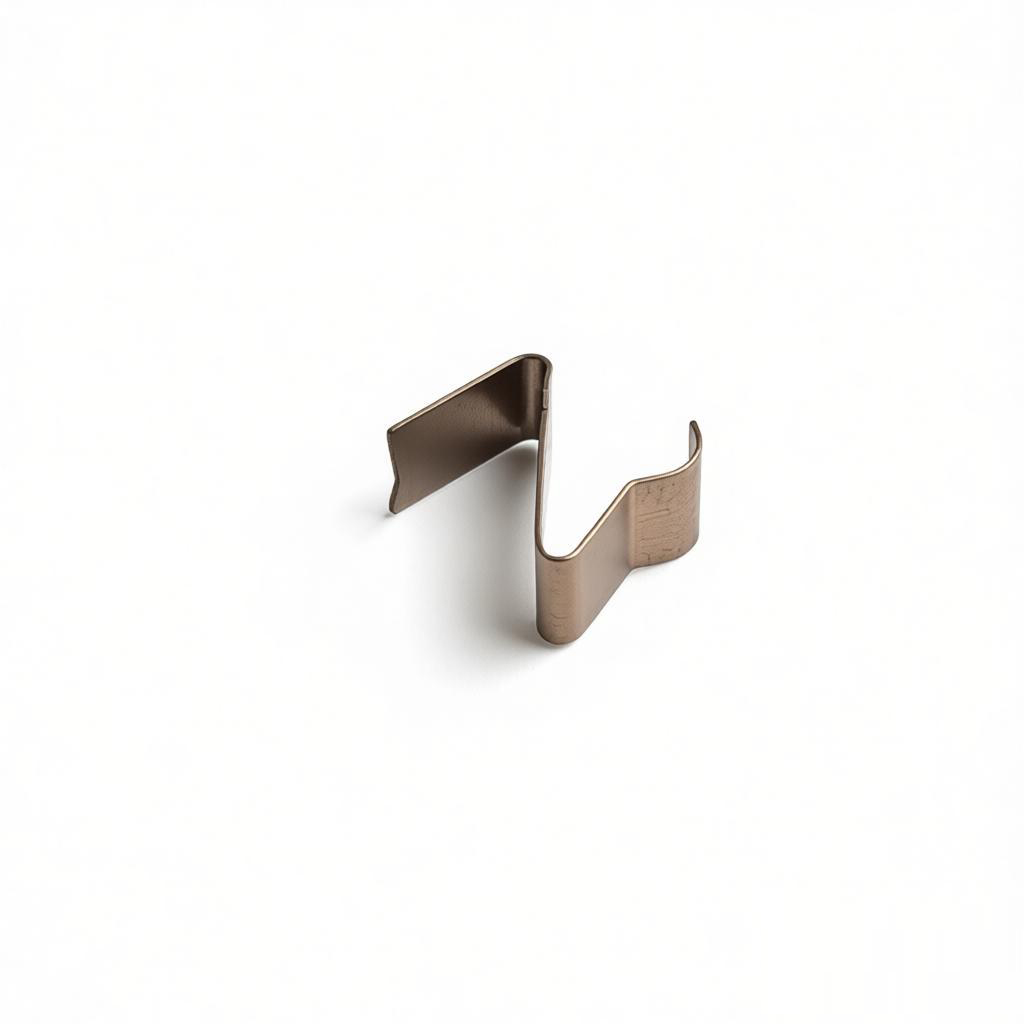

Introducción al Estampado de Metales en la Fabricación de Disipadores Térmicos
Los disipadores térmicos son componentes críticos en la electrónica, que disipan el calor de dispositivos como CPU, LED y módulos de potencia. Fabricarlos de manera eficiente es clave para satisfacer la demanda. El estampado de metales, un proceso de formación de alta velocidad, ha revolucionado la producción de disipadores térmicos al ofrecer precisión, escalabilidad y rentabilidad. Esta guía explora cómo el estampado de metales mejora la eficiencia en cada etapa, desde el diseño hasta la entrega.
Ventajas del Estampado de Metales para Disipadores Térmicos
Velocidad y Volumen
El estampado de metales utiliza troqueles progresivos para producir cientos de piezas por minuto. Para los disipadores térmicos, esto significa tiempos de ciclo más rápidos en comparación con el mecanizado o la extrusión. Una sola prensa puede producir miles de disipadores de aluminio o cobre al día, reduciendo los plazos de entrega.
Precisión y Consistencia
El estampado logra tolerancias ajustadas (por ejemplo, ±0.1 mm) con precisión repetible. Para disipadores con aletas, los tamaños de espacio consistentes garantizan un flujo de aire uniforme y un rendimiento térmico. El proceso elimina errores humanos y variaciones.
Utilización del Material
El estampado a menudo anida las piezas de manera ajustada en una tira, minimizando el desperdicio. El diseño avanzado de troqueles puede lograr más del 80% de utilización del material, reduciendo los costos de materia prima, especialmente importante con metales costosos como el cobre.
Eficiencia de Costos
El estampado de alto volumen amortiza el costo del troquel en millones de piezas. El costo por pieza es significativamente menor que el mecanizado CNC, lo que lo hace ideal para la producción en masa. Los tiempos de configuración son mínimos después del utillaje inicial.
El proceso de estampado para la producción de disipadores de calor
Paso 1: Selección de material y preparación de la bobina
Se eligen bobinas de aluminio (por ejemplo, 6061, 5052) o cobre por su conductividad térmica y conformabilidad. Las bobinas se alimentan a la prensa con un enderezador y alimentador.
Paso 2: Estampado con troquel progresivo
Un troquel de múltiples estaciones realiza corte, doblado, acuñado y corte final. Para los disipadores de calor, características como aletas, placas base y orificios de montaje se crean en secuencia. Cada golpe produce una pieza terminada.
Paso 3: Formación de Aletas
Las aletas suelen doblarse hacia arriba desde la base en un patrón de louver o zigzag. El estampado permite una densidad y altura de aleta variables sin operaciones secundarias.
Paso 4: Acabado Superficial
Después del estampado, las piezas pueden desbarbarse, limpiarse o anodizarse para resistencia a la corrosión y emisividad.
Consideraciones de Diseño para Disipadores Estampados
Altura y Grosor de la Aleta
: Aletas más altas aumentan la superficie pero requieren material más grueso y embuticiones más profundas. Limite la relación de aspecto para evitar desgarros.Ángulos de Desmoldeo
: Ligeros ahusamientos (1–3) facilitan la expulsión del molde.Características Mínimas
: Simplificar la geometría para reducir el costo del troquel. Integrar las pestañas de montaje como parte del estampado.Calibre del material
: Un material más grueso (0.5–2.0 mm) mejora la rigidez pero aumenta la fuerza de estampado.
Comparación con otros métodos de fabricación
| Método | Velocidad | Precisión | Costo por pieza (alto volumen) | Desperdicio de material |
|---|---|---|---|---|
| Estampado de metal | Alta (100–400 ppm) | Alta (±0.1 mm) | Bajo | Bajo |
| Mecanizado CNC | Baja (1–10 ppm) | Muy alta (±0.01 mm) | Alto | Alto |
| Extrusión | Medio (10–20 ppm) | Medio (±0.5 mm) | Medio | Medio |
| Fundición a presión | Medio (10–30 ppm) | Medio (±0.3 mm) | Medio | Medio |
Consejos para optimizar la eficiencia del estampado de disipadores de calor
Usar prensas de alta velocidad
: Las prensas servoaccionadas mejoran el control de velocidad y reducen el tiempo de ciclo.Lubricación
: Aplique microlubricación para reducir la fricción y prolongar la vida útil del troquel.Mantenimiento del troquel
: La inspección y el pulido regulares de los bordes de corte evitan rebabas.Software de simulación
: Utilice FEA para predecir el flujo de material y minimizar las pruebas de prueba.Manejo Automatizado de Piezas
: Integre transportadores o robots para reducir la mano de obra manual.
Control de Calidad y Pruebas
Los disipadores de calor estampados se someten a verificaciones dimensionales utilizando CMM, comparadores ópticos y pruebas de fugas (para tipos sellados). La resistencia térmica se mide según ASTM D5470. El monitoreo en proceso con sensores detecta divisiones o desalineaciones, permitiendo ajustes en tiempo real.
Tendencias Futuras en Disipadores de Calor Estampados
Los avances incluyen el estampado de múltiples deslizadores para formas 3D complejas, el microestampado para electrónica en miniatura y procesos híbridos que combinan el estampado con forja en frío para una mayor densidad. La sostenibilidad impulsa el uso de metales reciclados y prensas de bajo consumo energético.
Conclusión
El estampado de metal es un cambio radical para la fabricación de disipadores de calor, ofreciendo una eficiencia inigualable en velocidad, costo y consistencia. Al optimizar el diseño y los parámetros del proceso, los fabricantes pueden satisfacer la creciente demanda de soluciones de gestión térmica en electrónica. Asóciese con un estampador experimentado para aprovechar todo el potencial de esta tecnología.
