Fabricación de Resortes Personalizados: El Papel del Estampado Metálico

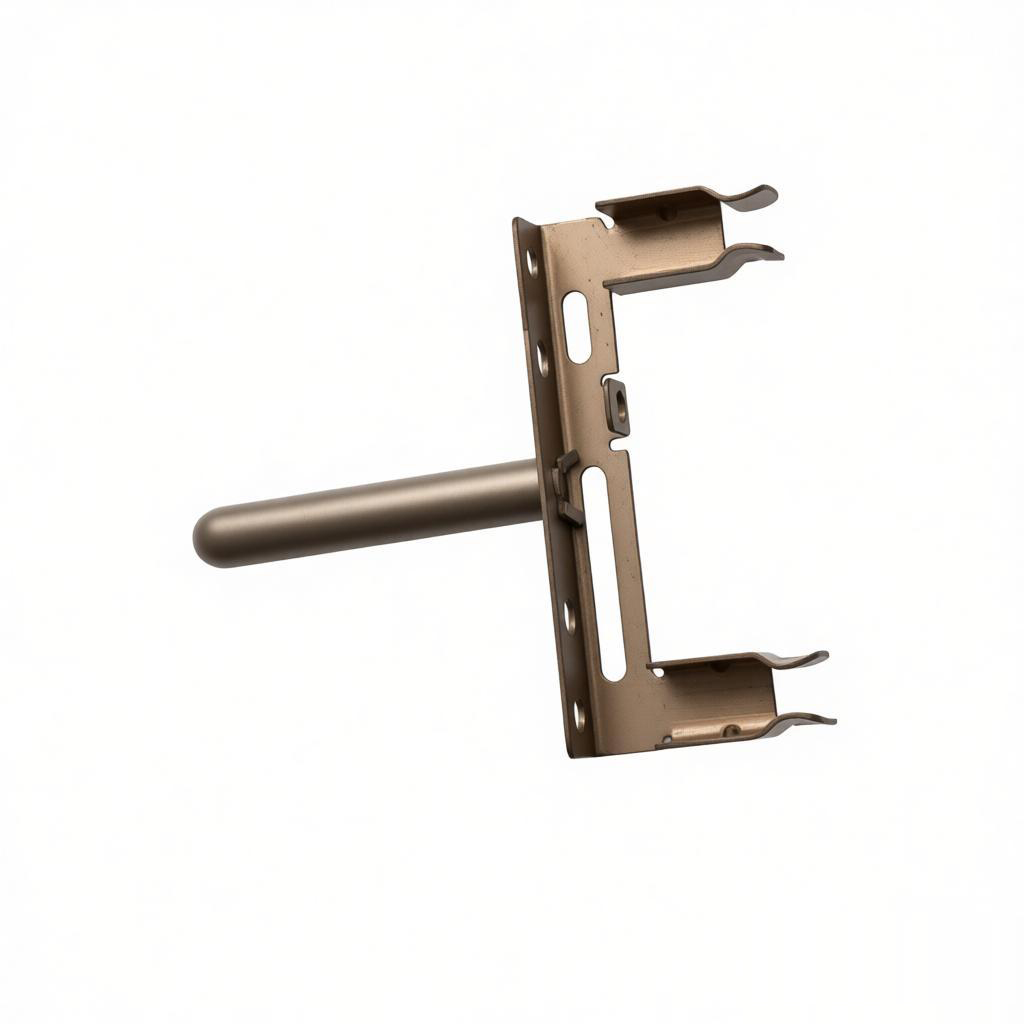

Introducción a la fabricación personalizada de resortes y estampado de metales
Los resortes son componentes esenciales en innumerables dispositivos mecánicos, desde suspensiones automotrices hasta interruptores electrónicos. Mientras que la fabricación tradicional de resortes a menudo implica enrollar alambre, la fabricación personalizada de resortes recurre cada vez más a procesos de estampado de metales para producir resortes de alta precisión y rentables. El estampado de metales ofrece ventajas únicas para crear resortes con geometrías complejas, tolerancias ajustadas y capacidades de producción de alto volumen. Esta guía completa explora el papel del estampado de metales en la fabricación personalizada de resortes, cubriendo materiales, consejos de diseño, control de calidad y más.
¿Qué es el estampado de metales y cómo se aplica a los resortes?
El estampado de metales es un proceso de fabricación que utiliza prensas y matrices para dar forma a láminas de metal planas en las formas deseadas. El proceso incluye operaciones como troquelado, punzonado, doblado, acuñado y conformado. Para la fabricación de resortes, el estampado de metales es particularmente adecuado para producir ballestas, clips de resorte, resortes de contacto, metralla y otros componentes de resortes planos o conformados. A diferencia de los resortes de alambre, los resortes estampados se fabrican a partir de chapa metálica, lo que ofrece una mayor flexibilidad de diseño y la capacidad de integrar múltiples características en una sola pieza.
Tipos de resortes fabricados mediante estampado de metales
El estampado de metales puede producir una amplia variedad de tipos de resortes, cada uno adaptado a aplicaciones específicas:
Ballestas:
Utilizadas en suspensiones automotrices y maquinaria industrial, las ballestas son tiras curvas de metal que absorben y almacenan energía.Clips de resorte (anillos de retención):
Se utilizan para asegurar componentes en ejes o agujeros. El estampado permite dimensiones precisas y una fuerza de resorte consistente.Contact Springs (Shrapnel):
Se encuentran en interruptores, relés y conectores; estos resortes garantizan un contacto eléctrico confiable. El estampado crea formas intrincadas con alta repetibilidad.Arandelas Belleville:
Arandelas de forma cónica que proporcionan una alta capacidad de carga en espacios limitados. A menudo se producen mediante estampado y luego se tratan térmicamente.Resortes Planos Personalizados:
Se puede lograr cualquier geometría de resorte plano, incluidos diseños en zigzag, ondulados o en voladizo.
Materiales utilizados en resortes estampados
La elección del material es crítica para el rendimiento del resorte. Los materiales comunes incluyen:
Acero para resortes (ej., 1075, 1095):
El alto contenido de carbono proporciona excelente elasticidad y resistencia a la fatiga. Ideal para aplicaciones de alta tensión.Acero inoxidable (ej., 301, 304, 316):
Resistente a la corrosión y adecuado para entornos médicos, alimentarios y marinos. El acero inoxidable tiene menor conductividad pero buenas propiedades de resorte.Bronce fosforoso:
Combina buena conductividad eléctrica con propiedades de resorte moderadas. Se utiliza en contactos eléctricos.Cobre berilio:
Ofrece alta resistencia, resistencia a la corrosión y excelente conductividad eléctrica. Se utiliza en conectores e interruptores de alto rendimiento.Inconel y Hastelloy:
Superaleaciones a base de níquel para entornos de alta temperatura y corrosivos, como el aeroespacial o el procesamiento químico.
Consideraciones de diseño para resortes estampados
Optimizar el diseño de un resorte estampado requiere atención a varios factores:
Espesor del material:
El espesor de la chapa afecta la fuerza del resorte, la vida útil a fatiga y la formabilidad. Un material más grueso proporciona mayor fuerza, pero puede requerir curvaturas de radio más grandes para evitar grietas.Radio de curvatura:
Un radio de curvatura mínimo (generalmente 1-2 veces el espesor del material) evita la concentración de tensiones y la fractura. Utilice un radio mayor para aplicaciones de alto ciclo.Dirección del grano:
Doblar perpendicular a la dirección del grano aumenta la resistencia pero puede causar grietas. Para piezas críticas, oriente el grano paralelo al eje de curvatura.Tasa de resorte y carga:
La tasa de resorte está determinada por la geometría (ancho, espesor, longitud) y el módulo del material. El análisis de elementos finitos (FEA) puede predecir el rendimiento con precisión.Acumulación de tolerancias:
Los troqueles de estampado pueden lograr tolerancias tan ajustadas como ±0.05 mm, pero tolerancias más estrictas aumentan el costo. Defina las dimensiones críticas con cuidado.Dirección de la rebaba:
El estampado crea rebabas en el borde cortado. Diseñe para que las rebabas no interfieran con las superficies de acoplamiento ni causen concentradores de tensión.
Ventajas del Estampado Metálico para Resortes Personalizados
Elegir el estampado metálico sobre el formado de alambre tradicional ofrece varios beneficios:
Alta Velocidad de Producción:
Los troqueles progresivos pueden producir cientos de piezas por minuto, lo que hace que el estampado sea ideal para grandes volúmenes.Consistencia:
Cada pieza es idéntica, garantizando características uniformes del resorte en todos los lotes.Geometría compleja:
El estampado puede crear formas intrincadas con agujeros, lengüetas, nervaduras y curvaturas en una sola operación, reduciendo los pasos de ensamblaje.Eficiencia de material:
El estampado minimiza el desperdicio mediante un anidamiento optimizado y puede utilizar materiales de chapa menos costosos.Rentabilidad:
Para volúmenes medios a altos, el estampado tiene un costo por pieza más bajo que el mecanizado o el conformado manual.
Control de calidad en la fabricación de resortes estampados
Para garantizar resortes confiables, los fabricantes implementan rigurosas medidas de control de calidad:
Certificación de materiales:
Verificar las propiedades mecánicas y la composición química de los materiales entrantes.Inspección Dimensional:
Utilice máquinas de medición por coordenadas (CMM) y comparadores ópticos para verificar dimensiones críticas.Pruebas de Carga:
Mida la fuerza del resorte en deflexiones especificadas usando celdas de carga o medidores de fuerza.Pruebas de Fatiga:
Someta las muestras a carga cíclica para estimar la vida útil.Verificación de tratamiento térmico:
Para resortes templados, verifique la dureza (Rockwell o Vickers) y la profundidad de descarburización.Inspección visual:
Revise defectos superficiales, rebabas, grietas o decoloración.
Aplicaciones de resortes estampados personalizados
Los resortes estampados se encuentran en prácticamente todas las industrias:
| Industria | Aplicaciones |
|---|---|
| Automotriz | Resortes de lámina, resortes de embrague, retractores de cinturón de seguridad, resortes de cerradura de puerta |
| Electrónica | Contactos de batería, resortes para tarjetas SIM, contactos de interruptores, resortes de conectores |
| Dispositivos médicos | Instrumentos quirúrgicos, dispositivos con resortes, componentes de catéteres |
| Aeroespacial | Resortes de actuadores, resortes de válvulas, componentes del sistema de combustible |
| Maquinaria Industrial | Resortes de freno, resortes de alivio de presión, retenedores de correas transportadoras |
| Bienes de Consumo | Juguetes, pestillos de electrodomésticos, bisagras de muebles |
Consejos para Elegir un Fabricante de Resortes Personalizados
Al seleccionar un socio para sus resortes estampados personalizados, considere estos factores:
Experiencia y Conocimiento:
Busque un fabricante con un historial comprobado en estampado de resortes y conformado de metales. Solicite estudios de caso o muestras.Capacidades de Equipo:
Verifique que cuenten con prensas de alta velocidad, troqueles progresivos y herramientas CNC para manejar su complejidad y volumen.Abastecimiento de materiales:
Asegúrese de que puedan obtener los materiales requeridos con las certificaciones adecuadas.Soporte de diseño:
Un buen fabricante ofrecerá comentarios de diseño para la fabricabilidad (DFM) para reducir costos y mejorar el rendimiento.Certificaciones de calidad:
ISO 9001 o IATF 16949 indican un compromiso con los sistemas de calidad.Plazos de entrega y cantidades mínimas de pedido:
Analícelos de antemano para asegurar la alineación con su programa de producción.Operaciones secundarias:
¿Pueden proporcionar tratamientos térmicos, chapados, recubrimientos o ensamblajes? Los proveedores integrales simplifican la logística.
Conclusión
El estampado de metales desempeña un papel fundamental en la fabricación de resortes personalizados, permitiendo la producción de resortes precisos, duraderos y rentables para una amplia gama de aplicaciones. Al comprender el proceso, los materiales, los principios de diseño y los requisitos de calidad, puede aprovechar el estampado para crear resortes que cumplan con sus especificaciones exactas. Ya sea que necesite resortes de láminas para maquinaria pesada o pequeños resortes de contacto para electrónica, asociarse con un estampador experimentado garantiza un rendimiento confiable y una calidad constante. Contáctenos hoy para analizar su proyecto de resortes personalizados y descubra cómo el estampado de metales puede dar vida a sus diseños.
